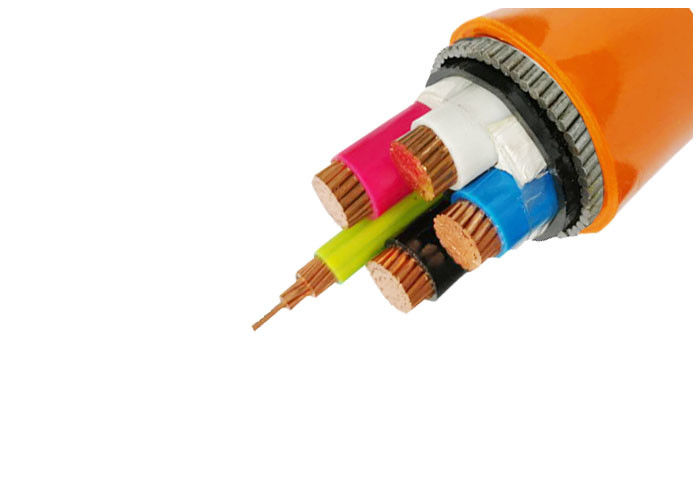

N2XH আইইসি 60332-3 চারটি কোর এক্সএলপিই বিচ্ছিন্ন 0.6 / 1kV সুরক্ষা তারের
অ্যাপ্লিকেশন
অভ্যন্তরীণ এবং বহিরঙ্গন স্থাপনের জন্য। ইনস্টলেশনের সময় নির্দিষ্ট আকর্ষণ সহ্য করতে সক্ষম, তবে বাহ্যিক যান্ত্রিক শক্তি নয়। চৌম্বকীয় নলগুলিতে একক কোর তারের স্থাপন করা অনুমোদিত নয়।
নির্মাণ
কন্ডাক্টরঃ আইইসি ৬০২২৮ অনুযায়ী তামা কন্ডাক্টর
≤6mm2 কঠিন (শ্রেণী 1)
>6mm2 স্ট্র্যাংড (ক্লাস ২)
≥ ৫০ মিমি২ আকৃতির কন্ডাক্টর অপশনাল
আইসোলেশনঃ পিভিসি (পলিভিনাইল ক্লোরাইড) 75°C এ
: কম ধোঁয়া শূন্য হ্যালোজেন কালো বা লাল বা কাস্টমাইজেশন
অগ্নি retardant: কাস্টমাইজেশন হিসাবে বৈধ
মানদণ্ড:
কন্ডাক্টরঃ কমপ্যাক্ট স্ট্র্যাংড কপার কন্ডাক্টর, আইইসি ৬০২২৮ অনুসারে ক্লো.২
মাইকা টেপ
ফিলার
গর্তঃ LSOH, কালো বা অন্যান্য রঙ, IEC60332,60502-1 অনুযায়ী
প্রযুক্তিগত তথ্য
| নামঃ কন্ডাক্টরের ক্রস-সেকশন |
আইসোলেশন বেধ |
গহ্বর |
অনুমান করুন। |
আনুমানিক |
কন্ডাক্টরের সর্বোচ্চ ডিসি প্রতিরোধ (20°C) |
পরীক্ষার ভোল্টেজ |
বর্তমান রেটিং |
| মিমি2 |
মিমি |
বেধ |
ওভারডোজ |
ওজন |
Ω/km |
এ.সি. |
| |
|
মিমি |
মিমি |
কেজি/কিমি |
|
কেভি/৫ মিনিট |
বাতাসে (A) |
মাটিতে ((A) |
| ৪x১।5 |
0.7 |
1.8 |
14.4 |
241 |
12.1 |
3.5 |
20 |
27 |
| ৪x২।5 |
0.7 |
1.8 |
15.4 |
295 |
7.41 |
3.5 |
26 |
35 |
| ৪x৪ |
0.7 |
1.8 |
16.5 |
369 |
4.61 |
3.5 |
34 |
45 |
| ৪x৬ |
0.7 |
1.8 |
17.8 |
463 |
3.08 |
3.5 |
43 |
57 |
| ৪x১০ |
0.7 |
1.8 |
20.9 |
667 |
1.83 |
3.5 |
60 |
77 |
| ৪x১৬ |
0.7 |
1.8 |
23.4 |
930 |
1.15 |
3.5 |
83 |
105 |
| ৪×২৫ |
0.9 |
1.8 |
27.1 |
1351 |
0.727 |
3.5 |
105 |
125 |
| ৪×৩৫ |
0.9 |
1.8 |
29.5 |
1772 |
0.524 |
3.5 |
125 |
155 |
| ৪x৫০ |
1 |
1.9 |
38.4 |
2380 |
0.387 |
3.5 |
160 |
185 |
| ৪×৭০ |
1.1 |
2 |
43.2 |
3302 |
0.268 |
3.5 |
200 |
225 |
| ৪×৯৫ |
1.1 |
2.2 |
47.3 |
4330 |
0.193 |
3.5 |
245 |
270 |
| ৪×১২০ |
1.2 |
2.3 |
52.5 |
5374 |
0.153 |
3.5 |
285 |
310 |
| ৪×১৫০ |
1.4 |
2.5 |
58.3 |
6655 |
0.124 |
3.5 |
325 |
345 |
| ৪×১৮৫ |
1.6 |
2.7 |
64.7 |
8246 |
0.0991 |
3.5 |
375 |
390 |
| ৪×২৪০ |
1.7 |
2.9 |
73.1 |
10569 |
0.0754 |
3.5 |
440 |
450 |
সার্টিফিকেট
আইএসও,সিই, কেএমএ,আইইসি, সিসিসি, পি৩সি এবং আরও অনেক কিছু অনুরোধে
কাজের শর্ত:
1) কন্ডাক্টরের এই সর্বোচ্চ কাজের তাপমাত্রা 70°C।
২) ৫ সেকেন্ডের কম সময়ের মধ্যে ক্যাবল কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা ১৬০°C এর বেশি হতে পারবে না।
3) ক্যাবল স্থাপনের জন্য পরিবেশের তাপমাত্রা 0°C এর চেয়ে কম হওয়া উচিত নয়;
4) ক্যাবলের বন্ডিং ব্যাসার্ধ;
একক কোর ক্যাবলঃ স্টিল টেপ ক্যাবল ছাড়া 20D: স্টিল টেপ ক্যাবল 15D।
3 কোর ক্যাবলঃ স্টিল টেপ ক্যাবল 15D ছাড়া; স্টিল টেপ ক্যাবল 12D।
দ্রষ্টব্যঃ D ক্যাবলের ব্যবহারিক বাহ্যিক ব্যাসার্ধ
প্যাকিং এবং শিপিং
আমরা ক্রয় আদেশ অনুযায়ী সবচেয়ে কঠোর ডেলিভারি সময়সূচী পূরণ করতে সক্ষম।সময়সীমা পূরণ সবসময়ই সর্বোচ্চ অগ্রাধিকার, যেহেতু তারের বিতরণে যে কোনও বিলম্ব প্রকল্পের সামগ্রিক বিলম্ব এবং ব্যয় অতিক্রম করতে পারে.
ক্যাবল কাঠের রিল, তরল বাক্স এবং কয়েলগুলিতে সরবরাহ করা হয়। ক্যাবল শেষগুলি আর্দ্রতা থেকে রক্ষা করার জন্য BOPP স্ব-আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপ দিয়ে সিল করা হয়।প্রয়োজনীয় চিহ্নিতকরণটি গ্রাহকের প্রয়োজনীয়তা অনুসারে বায়ু প্রতিরোধী উপাদান দিয়ে ড্রামের বাইরের অংশে মুদ্রণ করা হবে.
