রেটেড ভোল্টেজ: 0.6 / 1KV
পরিসর নামমাত্র ক্রস বিভাগ: 1 কোর: 1.5 মিমি 2 ~ 300 মিমি 2 মাল্টি কোর: 0.75 মিমি 2 ~ 35 মিমি 2
অ্যাপ্লিকেশন:
এই কেবলগুলি ফায়ার অ্যালার্ম সহ প্রয়োজনীয় পরিষেবাগুলি সরবরাহের জন্য বিদ্যুত সরবরাহ করার জন্য ইনস্টল করা হয়েছে,
স্প্রিংলার নিয়ন্ত্রণ ব্যবস্থা, জরুরী ও সরিয়ে নেওয়ার আলো এবং ধোঁয়া নিয়ন্ত্রণ ব্যবস্থা,
যেমন উঁচু ভবন এবং অ্যাপার্টমেন্ট, বিমানবন্দর, শপিং সেন্টার, সিনেমা ও রাস্তা এবং রেল টানেল
স্ট্যান্ডার্ড
আন্তর্জাতিক: আইইসি 60502, আইইসি 6022 7 আইইসি 60331, আইইসি 601034
চীন: জিবি / টি 12706 -91 জিবি 306.1-2001, জিবি / টি 18380.3-2001
অনুরোধ অনুসারে অন্যান্য মানক যেমন বিএস, ডিআইএন এবং আইসিইএ
প্রযুক্তিগত তথ্য
রেটেড ভোল্টেজ: 0.6-কেভি
সর্বাধিক কন্ডাক্টর টেম্প : সাধারণ ( 9 0 ডিগ্রি সেলসিয়াস ), শর্ট সার্কিট 5 s এর বেশি হবে না ( কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা 25 0 ° C এর বেশি হবে না) )
নূন্যতম । একটি দুর্বল টি এম । : চারপাশের তাপমাত্রা 0 ডিগ্রি সেন্টিগ্রেডের নিচে হলে তারটি উত্তপ্ত হতে হবে
ন্যূনতম। নমন ব্যাসার্ধ: একক কোর কেবল 20 ( ডি + ডি) ± 5%
মাল্টি-কোর কেবল 15 ( ডি + ডি) ± 5%

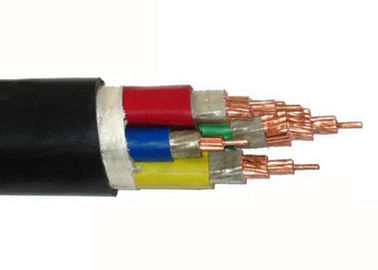

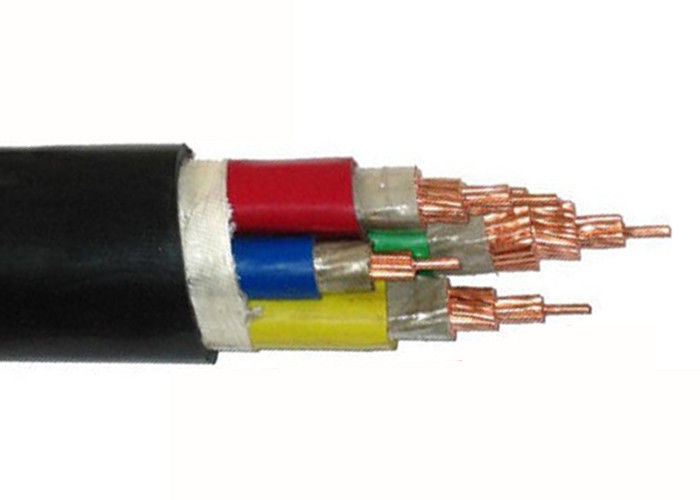

নির্মাণ
কন্ডাকটর: ক্লাস ১/২ সমতল মাইকা টেপের ক্ষত সহ শক্ত বা স্ট্র্যান্ডযুক্ত তামার তারেলগুলি annealed
নিরোধক: এক্সএলপিই বা এলএসজেডএইচ যৌগিক
শীট: এলএসজেডএইচ যৌগিক
মূল রঙ: লাল, কালো, নীল, সক্রিয় কোরের জন্য সাদা, পৃথিবী কোরের জন্য সবুজ / হলুদ, কমলা বা মথের জন্য লাল বা কালো
সর্বোচ্চ। অপারেটিং তাপমাত্রা: রোল বা কাঠের ড্রাম বা প্রয়োজন অনুসারে 100 মিটার
উত্পাদন ক্ষমতা: 20 কিলোমিটার / দিন
MOQ: ছোট আকারের জন্য 5000 মিটার, বড় আকারের জন্য 1000 মিটার
সার্টিফিকেট
অনুরোধে সিই, রোএইচএস, সিসিসি, কেইএমএ এবং আরও অনেকগুলি
Nom। কন্ডাক্টরের ক্রস-সেকশন | নিরোধক বেধ | খাপ | প্রায়. | প্রায় | সর্বোচ্চ। কন্ডাক্টরের ডিসি প্রতিরোধের (20 ° C) | টেস্ট ভোল্টেজ | বর্তমান রেটিং | |
mm2 | মিমি | বেধ | আদ্যাশক্তি | ওজন | Ω / কিমি | এসি | ||
মিমি | মিমি | কেজি / কিমি | কেভি / 5min | বাতাসে (এ) | মাটিতে (এ) | |||
1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
4 × 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
4 × 240 | 1.7 | 2.9 | 73,1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
4 × 2.5 + 1 টি × 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
4 × 4 + 1 টি × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
4 × 6 + 1 টি × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
4 × 10 + 1 টি × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
4 × 16 + 1 টি × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
4 × 25 + 1 টি × 16 | 0.7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
4 × 35 + 1 টি × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0,524 | 125 | 155 | |
4 × 50 + 1 টি × 25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
4 × 70 + 1 টি × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
4 × 95 + 1 টি × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
4 × 120 + 1 টি × 70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
4 × 150 + 1 টি × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0,124 | 325 | 345 | |
4 × 185 + 1 টি × 95 | 1.6 | 2.9 | 62,1 | 9192 | 0,0991 | 375 | 390 | |
4 × 240 + 1 টি × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0,0754 | 440 | 450 |
