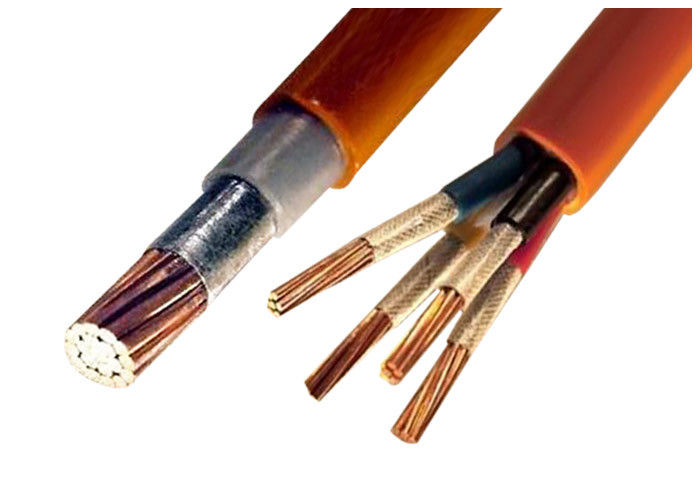

আল/কু কন্ডাক্টর এক্সএলপিই আইসোলেটেড পাতলা/ঘন ইস্পাত বর্মযুক্ত পিই গহ্বরযুক্ত পাওয়ার তারের।
এক্সিকিউটিভ স্ট্যান্ডার্ডঃএটি GB/T12706-2002 স্ট্যান্ডার্ড অনুযায়ী তৈরি ((IEC60502 এর সাথে একই) ।

প্রয়োগঃ

এটি 35kV বা তারও কম পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে শক্তি প্রেরণ এবং বিতরণ করতে ব্যবহৃত হয়। এটি সাধারণত শক্তি, নির্মাণ, খনি, ধাতুবিদ্যা,পেট্রোকেমিক্যাল ইন্ডাস্ট্রি এবং যোগাযোগ তেল নিমজ্জিত কাগজ বিচ্ছিন্ন শক্তি তারের সম্পূর্ণ প্রতিস্থাপন এবং পিভিসি বিচ্ছিন্ন শক্তি তারের আংশিক প্রতিস্থাপন.

বৈশিষ্ট্য ব্যবহার করেঃ

1. নামমাত্র ভোল্টেজঃ Uo/U: 26/35kV, 21/35kV, 12/20kV (24 kV), 8.7/10kV, 8.7/15kV, 6/6kV, 6/10kV।
2কোর সংখ্যাঃ একক কোর, তিন কোর।
3দীর্ঘমেয়াদী কাজের জন্য কন্ডাক্টরের সর্বোচ্চ অনুমোদিত অপারেটিং তাপমাত্রা 90oC। শর্ট সার্কিটে (সর্বোচ্চ দীর্ঘমেয়াদী 5 সেকেন্ডের বেশি নয়) ।কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা 250 °C এর বেশি নয়.
4ডি.সি. কন্ডাক্টরের প্রতিরোধ GB/T3956-1997 এর বিধান মেনে চলে।
5. পরিবেশের তাপমাত্রা শূন্যের নীচে হওয়া উচিত নয়। অন্যথায় এটি প্রিহিট করা উচিত।
6. ক্যাবলটি অনুভূমিক ড্রপ সীমাবদ্ধতা ছাড়াই স্থাপন করা হয়। তিন-কোর ক্যাবলের নমন ব্যাসার্ধ ক্যাবলের বাইরের ব্যাসের 12 গুণের চেয়ে কম হওয়া উচিত নয়।
7ওয়ার্কিং ফ্রিকোয়েন্সি ভোল্টেজ পরীক্ষাঃ

৩.৬ কিলোভোল্ট বা তার কম Uo এর জন্যঃ 2.5Uo + ২ কিলোভোল্ট /৫ মিনিট ছিদ্র ছাড়াই।
3.6kv ~ 18kV এর Uo সহ তারের জন্যঃ 3.5Uo / 5min ছিদ্র ছাড়াই।
21kV এবং 26kV এর Uo সহ তারের জন্যঃ 2.5Uo/30min পঙ্কশন ছাড়াই।

8আংশিক স্রাব পরীক্ষাঃ স্রাবের পরিমাণ তারের জন্য 1.73o এর নিচে 10pC এর বেশি হওয়া উচিত নয়।

এই সিরিজের মধ্যে রয়েছেঃ

তামার (অ্যালুমিনিয়াম) কোর, এক্সএলপিই বিচ্ছিন্ন এবং আবৃত পাওয়ার তারগুলি।
তামার (অ্যালুমিনিয়াম) কোর, এক্সএলপিই বিচ্ছিন্ন, পিই আবৃত পাওয়ার তারগুলি।
তামার (অ্যালুমিনিয়াম) কোর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের টেপ বর্মিং পিভিসি আবৃত পাওয়ার ক্যাবল
তামার (অ্যালুমিনিয়াম) কোর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের টেপ বর্মিং, পিই গর্তযুক্ত পাওয়ার ক্যাবল।
তামা (অ্যালুমিনিয়াম) কোর, এক্সএলপিই বিচ্ছিন্ন, ইস্পাত তারের বর্মিং, পিভিসি আবৃত পাওয়ার ক্যাবল
তামার (অ্যালুমিনিয়াম) কোর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের তারের বর্মিং, পিই আবৃত পাওয়ার ক্যাবল

নামমাত্র ভোল্টেজঃ 0.6/1kV,

কোর সংখ্যাঃ ১ থেকে ৬।

সংশ্লিষ্ট উত্পাদন মানঃ IEC60505, BS, DIN।

প্যাকিংঃ কাঠের ড্রাম, ইস্পাত কাঠের ড্রাম।

পাওয়ার ক্যাবল

- কন্ডাক্টর:
সলিড বা স্ট্র্যাংড তামা

- আইসোলেশনঃ

ক্রস-লিঙ্কড পলি ইথিলিন (এক্সএলপিই বা পিভিসি)

- সার্কিট সনাক্তকরণঃ
আইসোলেশন লাল, কালো হতে হবে

-ফিলার:
পলিপ্রোপিলিন ল্যামেন্ট ল্যাপযুক্ত বাঁধন টেপ সহ

- অভ্যন্তরীণ গহ্বর:
পলিভিনাইল ক্লোরাইড (কালো)

- রক্ষাকবচ:
গ্যালভানাইজড স্টিলের তার

- কোর কভারেজঃ
বাঁধন টেপ

- বাহ্যিক গর্তঃ
পলিভিনাইল ক্লোরাইড (কালো)

- প্রয়োগঃ
নল, ট্রে এবং মাটিতে সরাসরি কবর দেওয়ার জন্য ব্যবহারের জন্য। ক্যাবলটি সর্বদা পানিতে ডুবে থাকে।

- স্ট্যান্ডার্ড / টেস্টিং স্পেসিফিকেশনঃ
আইইসি ৬০৫০২-২।
