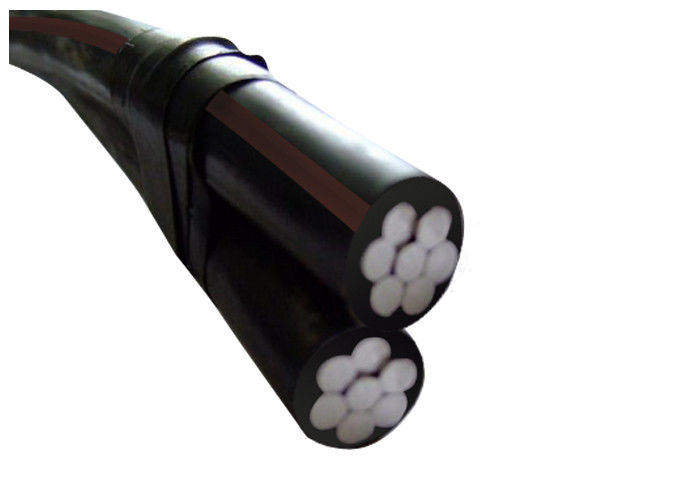

আউটডোর টু কোর এরিয়াল বান্ডিল কেবল, এক্সএলপিই / পিভিসি ইনসুলেশন কেবল

আউটডোর টু কোর এরিয়াল বান্ডিল কেবল, এক্সএলপিই / পিভিসি ইনসুলেশন কেবল

MOQ.: 0.5km
মূল্য: 0.19-10.99USD/m
স্ট্যান্ডার্ড প্যাকিং: কাঠের ড্রাম / স্টিল ড্রাম
বিতরণ সময়কাল: 15 দিন আকরিক আরও
অর্থ প্রদানের পদ্ধতি: T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram L/C, D/A, D/P,
সরবরাহ ক্ষমতা: প্রতি মাসে 1000km
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
HOLD-ONE
সাক্ষ্যদান
ASTM B-231,B232,B399, ICEA S-76-474
কন্ডাকটর:
অ্যালুমিনিয়াম (এএসি)
অন্তরণ:
পিভিসি বা পিই বা এক্সএলপিই
মূল্যায়িত বিভব:
0.6 / 1 কেভি
কোর সংখ্যা:
2
খাপ:
না
প্রয়োগ:
ওভারহেড পাওয়ার সিস্টেম
বিশেষভাবে তুলে ধরা:

বায়ু বৈদ্যুতিক কেবল

,

এবি পাওয়ার তারের

পণ্যের বিবরণ
আউটডোর টু কোর এরিয়াল বান্ডিল কেবল, এক্সএলপিই / পিভিসি ইনসুলেশন কেবল

বিবরণ

ওভারহেড বিতরণ লাইনের জন্য ডিজাইন করা এরিয়াল বান্ডিলযুক্ত কেবলগুলিতে এএএসি দিয়ে তৈরি একটি অন্তরক নিরপেক্ষ মেসেঞ্জার থাকে, যা উত্তাপযুক্ত অ্যালুমিনিয়াম ফেজ কন্ডাক্টরটি এটির উপর চিকিত্সা করে আহত হয়। তারগুলি 0.6 / 1 (1.2) কেভিতে রেট করা হয় এবং IEC60502 অনুসারে হয়।

নির্মাণ

1.Conductor:

ক) পর্যায় - পর্বের কন্ডাক্টর এইচ 68 কন্ডিশনের অ্যালুমিনিয়াম কন্ডাক্টর এবং কমপ্যাক্ট বিজ্ঞপ্তিযুক্ত আটকে থাকবে।

খ) নিরপেক্ষ বা ম্যাসেঞ্জার - নিরপেক্ষ বা ম্যাসেঞ্জার কন্ডাক্টর অ্যালুমিনিয়াম অ্যল কন্ডাক্টর এবং কমপ্যাক্ট সার্কুলার স্ট্রন্ডের হতে হবে।

2. নিরোধক:

পর্যায়ে, নিরপেক্ষ কন্ডাক্টরদের পলিথিন (পিই) নিরোধক হিসাবে এক্সট্রুড করা হবে।

1 পর্যায়ের কন্ডাক্টর + 1 ম্যাসেঞ্জার কন্ডাক্টর

প্রযুক্তিগত বিশদ বিবরণী

ফেজ কন্ডাক্টর
নামমাত্র ক্রস-বিভাগীয় অঞ্চল mm² 16 16 25 35 50 70 95 120 150 185
কোর সংখ্যা 1 3 3 3 3 3 3 3 3 3
ন্যূনতম তারের সংখ্যা 6 6 6 6 6 12 15 15 30 30
নামমাত্র নিরোধক বেধ মিমি 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
ইনসুলেটেড কোর ব্যাস মিমি 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ ওম / কিমি 1.91 1.91 1.20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
স্থির বাতাসে বর্তমান রেটিং ient একজন 61 61 84 104 129 167 209 246 283 332
তাপমাত্রা = 30 ℃
কন্ডাক্টরের তাপমাত্রা = 75 ℃
ম্যাসেঞ্জার কন্ডাক্টর
নামমাত্র ক্রস-বিভাগীয় অঞ্চল mm² 25 25 25 25 35 50 70 70 95 120
ন্যূনতম তারের সংখ্যা 6 6 6 6 6 6 12 12 15 15
নামমাত্র নিরোধক বেধ মিমি 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
ইনসুলেটেড কোর ব্যাস মিমি 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ ওম / কিমি 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
ব্রেকিং লোড গণনা করা KN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
সম্পূর্ণ তারের
প্রায়. সামগ্রিক ব্যাস মিমি 15.3 19.0 23.2 25.6 30.0 34.9 40,6 44.1 49,2 54.9
প্রায়. তারের ওজন কেজি / কিমি 160 290 400 500 680 920 1270 1510 1870 2340
প্যাকিং দৈর্ঘ্য মিঃ / ড্রাম 1000 1000 1000 1000 1000 1000 500 500 500 500
