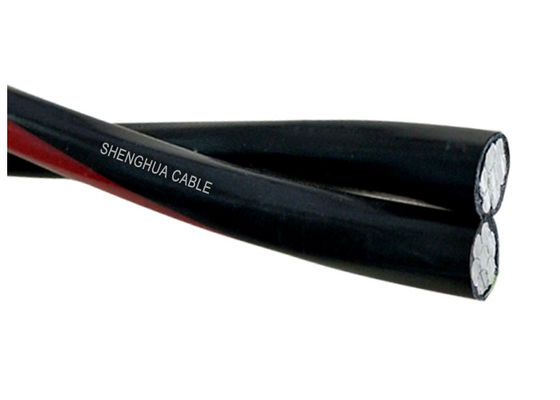

কাস্টম এরিয়াল বান্ডেলড ক্যাবল, পিই ইনসুলেটেড ক্যাবল অ্যালুমিনিয়াম অ্যালয় কন্ডাক্টর
বর্ণনা
ওভারহেড ডিস্ট্রিবিউশন লাইনের জন্য ডিজাইন করা বায়বীয় বান্ডেলড ক্যাবলগুলিতে AAAC দিয়ে তৈরি একটি ইনসুলেটেড নিরপেক্ষ মেসেঞ্জার থাকে, যা ইনসুলেটেড অ্যালুমিনিয়াম ফেজ কন্ডাক্টর এটির উপরে হেলিকলি ক্ষত হয়। তারগুলি 0.6/1(1.2)kV এ রেট করা হয়েছে এবং IEC60502 এর সাথে সামঞ্জস্যপূর্ণ।
নির্মাণ
- কন্ডাক্টর:
ক)ফেজ - ফেজ কন্ডাক্টর হবে H68 কন্ডিশনের অ্যালুমিনিয়াম কন্ডাক্টর এবং কম্প্যাক্টেড সার্কুলার স্ট্র্যান্ডেড।
b) নিরপেক্ষ বা বার্তাবাহক - নিরপেক্ষ বা বার্তাবাহক পরিবাহী অ্যালুমিনিয়াম খাদ পরিবাহী এবং সংক্ষিপ্ত বৃত্তাকার স্ট্র্যান্ডেড হতে হবে।
- অন্তরণ:
ফেজ, নিরপেক্ষ কন্ডাক্টরগুলিকে নিরোধক হিসাবে পলিথিন (PE) দিয়ে বের করে দেওয়া হবে।
প্রযুক্তিগত বিবরণের সময়সূচী
| ফেজ কন্ডাক্টর |
|
|
|
|
|
|
|
|
|
|
|
| নামমাত্র ক্রস-বিভাগীয় এলাকা |
মিমি² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| কোরের সংখ্যা |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| তারের ন্যূনতম সংখ্যা |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| নামমাত্র অন্তরণ বেধ |
মিমি |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| অন্তরক কোর ব্যাস |
মিমি |
৬.৮ |
৬.৮ |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| সর্বোচ্চ 20℃ এ ডিসি প্রতিরোধের |
ওহম/কিমি |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| স্থির বায়ু, পরিবেষ্টিত বর্তমান রেটিং |
ক |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| তাপমাত্রা = 30 ℃ |
| কন্ডাকটর তাপমাত্রা = 75℃ |
|
|
|
|
|
|
|
|
|
|
|
| বার্তাবাহক |
|
|
|
|
|
|
|
|
|
|
|
| নামমাত্র ক্রস-বিভাগীয় এলাকা |
মিমি² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| তারের ন্যূনতম সংখ্যা |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| নামমাত্র অন্তরণ বেধ |
মিমি |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| অন্তরক কোর ব্যাস |
মিমি |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| সর্বোচ্চ 20℃ এ ডিসি প্রতিরোধের |
ওহম/কিমি |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| গণনা করা ব্রেকিং লোড |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
৮.৯ |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| সম্পূর্ণ তারের |
|
|
|
|
|
|
|
|
|
|
|
| প্রায় সামগ্রিক ব্যাস |
মিমি |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| প্রায় তারের ওজন |
কেজি/কিমি |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| প্যাকিং দৈর্ঘ্য |
মি/ড্রাম |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN স্ট্যান্ডার্ড
2. শক্তিশালী প্রসার্য শক্তি (AAAC) যা ইস্পাতের চেয়ে ভালো;
3. রেটেড ভোল্টেজ: 0.6/1KV বা 10 kV
4. ওভারহেড পাওয়ার ট্রান্সমিশন লাইনের জন্য ব্যবহৃত;
GB12527-91, IEC502, BS7870-5
অন্যান্য টেক স্ট্যান্ডার্ড যেমনঅনুরোধের ভিত্তিতে BS, DIN এবং ICEA।
