| MOQ: | 0.5km |
| মূল্য: | 0.10-30.99USD/m |
| standard packaging: | কাঠের ড্রাম বা স্টিল ড্রাম |
| Delivery period: | 10 দিন বা আরও কিছু |
| payment method: | T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram L/C, D/A, D/P, |
| Supply Capacity: | প্রতি মাসে 1000km |
বিবরণ

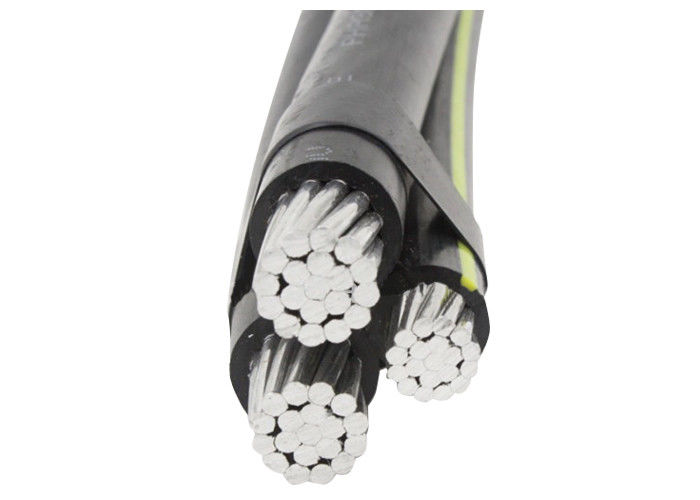

ওভারহেড বিতরণ লাইনের জন্য ডিজাইন করা এরিয়াল বান্ডিলযুক্ত কেবলগুলিতে এএএসি দিয়ে তৈরি একটি অন্তরক নিরপেক্ষ মেসেঞ্জার থাকে, যা উত্তাপযুক্ত অ্যালুমিনিয়াম ফেজ কন্ডাক্টরটি এটির উপর চিকিত্সা করে আহত হয়। কেবলগুলি 0.6 / 1 (1.2) কেভিতে রেট দেওয়া হয় এবং আইইসি 60502 অনুসারে হয়।
নির্মাণ
ক) পর্যায় - পর্বের কন্ডাক্টর এইচ 68 কন্ডিশনের অ্যালুমিনিয়াম কন্ডাক্টর এবং কমপ্যাক্ট বিজ্ঞপ্তিযুক্ত আটকে থাকবে।
খ) নিরপেক্ষ বা ম্যাসেঞ্জার - নিরপেক্ষ বা ম্যাসেঞ্জার কন্ডাক্টর অ্যালুমিনিয়াম অ্যল কন্ডাক্টর এবং কমপ্যাক্ট সার্কুলার স্ট্রন্ডের হতে হবে।
পর্যায়ে, নিরপেক্ষ কন্ডাক্টরদের পলিথিন (পিই) নিরোধক হিসাবে এক্সট্রুড করা হবে।
প্রযুক্তিগত বিশদ বিবরণী
| ফেজ কন্ডাক্টর | |||||||||||
| নামমাত্র ক্রস-বিভাগীয় অঞ্চল | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| কোর সংখ্যা | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| ন্যূনতম তারের সংখ্যা | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| নামমাত্র নিরোধক বেধ | মিমি | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| ইনসুলেটেড কোর ব্যাস | মিমি | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ | ওম / কিমি | 1.91 | 1.91 | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| স্থির বাতাসে বর্তমান রেটিং ient | একজন | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| তাপমাত্রা = 30 ℃ | |||||||||||
| কন্ডাক্টরের তাপমাত্রা = 75 ℃ | |||||||||||
| ম্যাসেঞ্জার কন্ডাক্টর | |||||||||||
| নামমাত্র ক্রস-বিভাগীয় অঞ্চল | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| ন্যূনতম তারের সংখ্যা | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| নামমাত্র নিরোধক বেধ | মিমি | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| ইনসুলেটেড কোর ব্যাস | মিমি | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ | ওম / কিমি | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| ব্রেকিং লোড গণনা করা | KN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| সম্পূর্ণ তারের | |||||||||||
| প্রায়. সামগ্রিক ব্যাস | মিমি | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40,6 | 44.1 | 49,2 | 54.9 |
| প্রায়. তারের ওজন | কেজি / কিমি | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| প্যাকিং দৈর্ঘ্য | মিঃ / ড্রাম | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
আমরা ক্রয় ক্রম অনুযায়ী সর্বাধিক কঠোর বিতরণ সময়সূচী পূরণ করতে সক্ষম। সময়সীমাটি বৈঠক করা সর্বদা সর্বোচ্চ অগ্রাধিকার হিসাবে ক্যাবল বিতরণে যে কোনও বিলম্ব সামগ্রিক প্রকল্পের বিলম্ব এবং ব্যয়কে ছাড়িয়ে যেতে পারে।
কাঠের কাঠের রিল, rugেউতোলা বক্স এবং কয়েলগুলিতে সরবরাহ করা হয়। তারের প্রান্তগুলি আর্দ্রতা থেকে তারের প্রান্তটি রক্ষার জন্য বিওপিপি স্ব আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপগুলি দিয়ে সীলযুক্ত করা হয়। প্রয়োজনীয় চিহ্নিতকরণটি গ্রাহকের প্রয়োজন অনুসারে ড্রামের বাইরের দিকে আবহাওয়া-প্রমাণ উপাদান দিয়ে মুদ্রিত করা উচিত।
|
|
