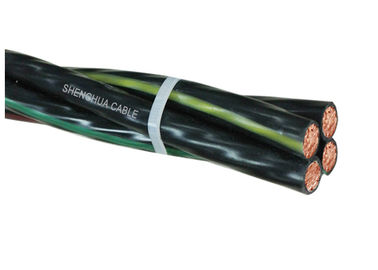

এরিয়াল বান্ডিলড এক্সএলপি ইনসুলেশন কেবল, এরিয়াল পাওয়ার কেবল 1 মেসেঞ্জার কন্ডাক্টর সহ

এরিয়াল বান্ডিলড এক্সএলপি ইনসুলেশন কেবল, এরিয়াল পাওয়ার কেবল 1 মেসেঞ্জার কন্ডাক্টর সহ

MOQ.: 0.5km
মূল্য: 0.10-25.99USD/m
স্ট্যান্ডার্ড প্যাকিং: কাঠের ড্রাম বা স্টিল ড্রাম
বিতরণ সময়কাল: 10 দিন বা আরও কিছু
অর্থ প্রদানের পদ্ধতি: T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram L/C, D/A, D/P,
সরবরাহ ক্ষমতা: প্রতি মাসে 1000km
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
HOLD-ONE
সাক্ষ্যদান
IEC 60502
ফেজ কন্ডাক্টর:
অ্যালুমিনিয়াম
নিরপেক্ষ কন্ডাক্টর:
অ্যালুমিনিয়াম Alloy
অন্তরণ:
XLPE
মূল্যায়িত বিভব:
0.6 / 1kV
কোর সংখ্যা:
4
প্রয়োগ:
ওভারহেড পাওয়ার লাইন
বিশেষভাবে তুলে ধরা:

বায়ু বৈদ্যুতিক তারের

,

বায়ু অন্তরক কেবল

পণ্যের বিবরণ
এরিয়াল বান্ডিলড এক্সএলপি ইনসুলেশন কেবল, এরিয়াল পাওয়ার কেবল 1 ম্যাসেঞ্জার কন্ডাক্টর সহ

বিবরণ

3 পর্যায়ের কন্ডাক্টর + 1 ম্যাসেঞ্জার কন্ডাক্টর

ওভারহেড বিতরণ লাইনের জন্য ডিজাইন করা এরিয়াল বান্ডিলযুক্ত কেবলগুলিতে এএএসি দিয়ে তৈরি একটি অন্তরক নিরপেক্ষ মেসেঞ্জার থাকে, যা উত্তাপযুক্ত অ্যালুমিনিয়াম ফেজ কন্ডাক্টরটি এটির উপর চিকিত্সা করে আহত হয়। কেবলগুলি 0.6 / 1 (1.2) কেভিতে রেট দেওয়া হয় এবং আইইসি 60502 অনুসারে হয়।

নির্মাণ

  1. কন্ডাকটর:

ক) পর্যায় - পর্বের কন্ডাক্টর এইচ 68 কন্ডিশনের অ্যালুমিনিয়াম কন্ডাক্টর এবং কমপ্যাক্ট বিজ্ঞপ্তিযুক্ত আটকে থাকবে।

খ) নিরপেক্ষ বা ম্যাসেঞ্জার - নিরপেক্ষ বা ম্যাসেঞ্জার কন্ডাক্টর অ্যালুমিনিয়াম অ্যল কন্ডাক্টর এবং কমপ্যাক্ট সার্কুলার স্ট্রন্ডের হতে হবে।

2. নিরোধক:

পর্যায়ে, নিরপেক্ষ কন্ডাক্টরদের পলিথিন (পিই) নিরোধক হিসাবে এক্সট্রুড করা হবে।

প্রযুক্তিগত বিশদ বিবরণী

ফেজ কন্ডাক্টর
নামমাত্র ক্রস-বিভাগীয় অঞ্চল mm² 16 16 25 35 50 70 95 120 150 185
কোর সংখ্যা 1 3 3 3 3 3 3 3 3 3
ন্যূনতম তারের সংখ্যা 6 6 6 6 6 12 15 15 30 30
নামমাত্র নিরোধক বেধ মিমি 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
ইনসুলেটেড কোর ব্যাস মিমি 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ ওম / কিমি 1.91 1.91 1.20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
স্থির বাতাসে বর্তমান রেটিং ient একজন 61 61 84 104 129 167 209 246 283 332
তাপমাত্রা = 30 ℃
কন্ডাক্টরের তাপমাত্রা = 75 ℃
ম্যাসেঞ্জার কন্ডাক্টর
নামমাত্র ক্রস-বিভাগীয় অঞ্চল mm² 25 25 25 25 35 50 70 70 95 120
ন্যূনতম তারের সংখ্যা 6 6 6 6 6 6 12 12 15 15
নামমাত্র নিরোধক বেধ মিমি 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
ইনসুলেটেড কোর ব্যাস মিমি 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ ওম / কিমি 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
ব্রেকিং লোড গণনা করা KN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
সম্পূর্ণ তারের
প্রায়. সামগ্রিক ব্যাস মিমি 15.3 19.0 23.2 25.6 30.0 34.9 40,6 44.1 49,2 54.9
প্রায়. তারের ওজন কেজি / কিমি 160 290 400 500 680 920 1270 1510 1870 2340
প্যাকিং দৈর্ঘ্য মিঃ / ড্রাম 1000 1000 1000 1000 1000 1000 500 500 500 500

সুবিধা

সাক্ষ্যদান

ফ্যাক্টরি শো

পরিদর্শন প্রক্রিয়া

প্যাকিং এবং শিপিং

আমরা ক্রয় ক্রম অনুযায়ী সর্বাধিক কঠোর বিতরণ সময়সূচী পূরণ করতে সক্ষম। সময়সীমাটি বৈঠক করা সর্বদা সর্বোচ্চ অগ্রাধিকার হিসাবে ক্যাবল বিতরণে যে কোনও বিলম্ব সামগ্রিক প্রকল্পের বিলম্ব এবং ব্যয়কে ছাড়িয়ে যেতে পারে।

কাঠের কাঠের রিল, rugেউতোলা বক্স এবং কয়েলগুলিতে সরবরাহ করা হয়। তারের প্রান্তগুলি আর্দ্রতা থেকে তারের প্রান্তটি রক্ষার জন্য বিওপিপি স্ব আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপগুলি দিয়ে সীলযুক্ত করা হয়। প্রয়োজনীয় চিহ্নিতকরণটি গ্রাহকের প্রয়োজন অনুসারে ড্রামের বাইরের দিকে আবহাওয়া-প্রমাণ উপাদান দিয়ে মুদ্রিত করা উচিত।
