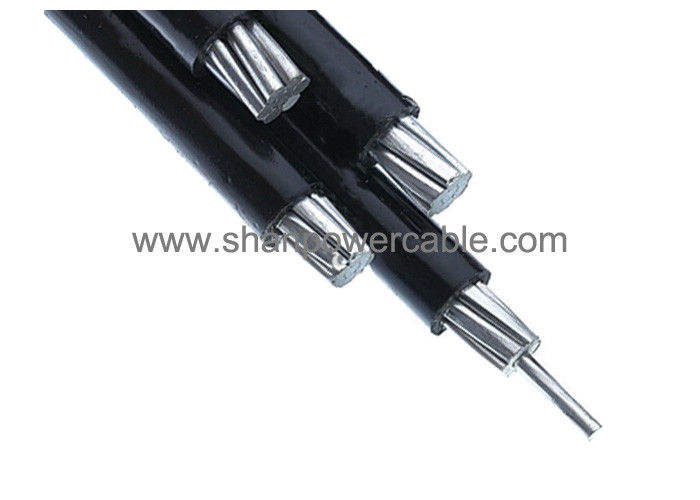

ভূগর্ভস্থ / গ্রাম বিদ্যুতায়নের জন্য বৈদ্যুতিক এবিসি এয়ারিয়াল বান্ডেলযুক্ত তারগুলি তিন কোর
পণ্যের নাম অ্যালুমিনিয়াম কন্ডাক্টর সহ বায়ুবাহিত বন্ডযুক্ত ক্যাবল
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,GB/T 12706.1-2008.
সিই, সিসিসি, কেএমএ/
0.6/1kV, ভূগর্ভস্থ কবর জন্য উপযুক্ত
নির্মাণ
কন্ডাক্টরঃ সাধারণ বৃত্তাকার স্ট্র্যাংডঅ্যালুমিনিয়ামকন্ডাক্টর, আইইসি ৬০২২৮ ক্লাস ২ এর সাথে সঙ্গতিপূর্ণ
আইসোলেশনঃ পিভিসি
নোটঃস্ট্যান্ডার্ড অনুসারে বা অনুরোধে ইনস্যুলেশন রঙ
অ্যাপ্লিকেশন
এবিসি ক্যাবল বিশেষ করে ভূগর্ভস্থ নেটওয়ার্কের খরচ ব্যয়বহুল এলাকায় এবং গ্রামের মতো গ্রামীণ এলাকার বিদ্যুতায়নের জন্য ব্যবহৃত হয়.
মানদণ্ড
আন্তর্জাতিকঃNFC33-209, TS HD 604 S1
চীন: GB/T 12706.1-2008
অন্যান্য মান যেমন:BS,DIN এবং ICEA অনুরোধে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ0.6/1কেভি
ম্যাক্স.কন্ডাক্টর তাপমাত্রা.: স্বাভাবিক (90°C), শর্ট সার্কিট সর্বোচ্চ ৫ সেকেন্ড (250°Cযখন সেশনের আয়তন ৩০ এর নিচে থাকে০ মিমি2,)
সার্টিফিকেট
CE, RoHS, CCC, KEMA এবং আরও অনেক কিছুঅনুসন্ধান
কারিগরি তথ্যের তালিকা
| ফেজ কন্ডাক্টর |
|
|
|
|
|
|
|
|
|
|
|
| নামমাত্র ক্রস-সেকশন এলাকা |
মিমি2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| কোর সংখ্যা |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| ন্যূনতম সংখ্যক তার |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| নামমাত্র নিরোধক বেধ |
মিমি |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| বিচ্ছিন্ন কোর এর ব্যাসার্ধ |
মিমি |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| সর্বোচ্চ. ২০°সি এ ডিসি প্রতিরোধ |
ওহম/কিমি |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| বায়ু কমার সময় বর্তমানের নাম |
এ |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| তাপমাত্রা=30°C |
| কন্ডাক্টরের তাপমাত্রা=75°C |
|
|
|
|
|
|
|
|
|
|
|
| মেসেঞ্জার কন্ডাক্টর |
|
|
|
|
|
|
|
|
|
|
|
| নামমাত্র ক্রস-সেকশন এলাকা |
মিমি2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| ন্যূনতম সংখ্যক তার |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| নামমাত্র নিরোধক বেধ |
মিমি |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| বিচ্ছিন্ন কোর এর ব্যাসার্ধ |
মিমি |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| সর্বোচ্চ. ২০°সি এ ডিসি প্রতিরোধ |
ওহম/কিমি |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| হিসাব করা ব্রেকিং লোড |
কেএন |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| সমাপ্ত ক্যাবল |
|
|
|
|
|
|
|
|
|
|
|
| মোট ব্যাসার্ধ |
মিমি |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| ক্যাবলের আনুমানিক ওজন |
কেজি/কিমি |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| প্যাকিংয়ের দৈর্ঘ্য |
m/ড্রাম |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
