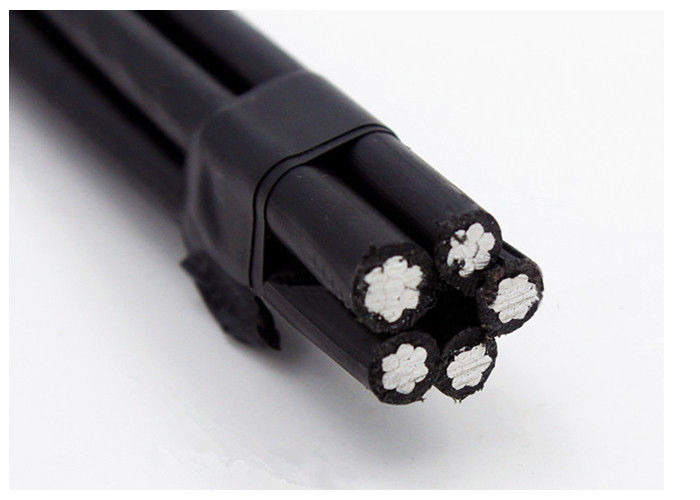

নিরপেক্ষ কন্ডাক্টর আইইসি 60502 সহ 1 কেভি পিই ইনসুলেটেড এয়ারিয়াল গুচ্ছ কেবল 5 কোর
  • নিরপেক্ষ কন্ডাক্টর আইইসি 60502 সহ 1 কেভি পিই ইনসুলেটেড এয়ারিয়াল গুচ্ছ কেবল 5 কোর
  • নিরপেক্ষ কন্ডাক্টর আইইসি 60502 সহ 1 কেভি পিই ইনসুলেটেড এয়ারিয়াল গুচ্ছ কেবল 5 কোর
  • নিরপেক্ষ কন্ডাক্টর আইইসি 60502 সহ 1 কেভি পিই ইনসুলেটেড এয়ারিয়াল গুচ্ছ কেবল 5 কোর
নিরপেক্ষ কন্ডাক্টর আইইসি 60502 সহ 1 কেভি পিই ইনসুলেটেড এয়ারিয়াল গুচ্ছ কেবল 5 কোর

নিরপেক্ষ কন্ডাক্টর আইইসি 60502 সহ 1 কেভি পিই ইনসুলেটেড এয়ারিয়াল গুচ্ছ কেবল 5 কোর

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম HOLD-ONE
সাক্ষ্যদান IEC 60502
পণ্যের বিবরণ
ফেজ কন্ডাক্টর:
অ্যালুমিনিয়াম
নিরপেক্ষ পরিবাহী:
অ্যালুমিনিয়াম খাদ
নিরোধক:
পিই
কোর নং:
5
রেটেড ভোল্টেজ:
0.6/1 কেভি
আবেদন:
এরিয়াল ইলেকট্রিক্স ট্রান্সমিটিং
বিশেষভাবে তুলে ধরা:

বায়ু বৈদ্যুতিক কেবল

,

এবি পাওয়ার তারের

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
500m
মূল্য
0.10-30.99USD/m
প্যাকেজিং বিবরণ
কাঠের ড্রাম বা স্টিল ড্রাম
ডেলিভারি সময়
10 দিন
পরিশোধের শর্ত
এল/সি, ডি/এ, ডি/পি, টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 1000km
পণ্যের বিবরণ

পিই ইনসুলেশন ফাইভ কোর এরিয়াল ড্রপ কেবল স্ট্যান্ডার্ড এনএফ সি 33-209 এনএফএ 2 এক্স









নির্মাণ



  1. কন্ডাক্টর:



ক)ফেজ - ফেজ কন্ডাক্টর হবে H68 কন্ডিশনের অ্যালুমিনিয়াম কন্ডাক্টর এবং কম্প্যাক্টেড সার্কুলার স্ট্র্যান্ডেড।



খ) নিরপেক্ষ বা মেসেঞ্জার - নিরপেক্ষ বা মেসেঞ্জার কন্ডাক্টর অ্যালুমিনিয়াম অ্যালয় কন্ডাক্টর এবং কম্প্যাক্টেড সার্কুলার স্ট্র্যান্ডেড হতে হবে গ) স্ট্রিট লাইটিং- রাস্তার আলো কন্ডাক্টরগুলি H68 কন্ডিশনের অ্যালুমিনিয়াম কন্ডাক্টর এবং কম্প্যাক্টেড সার্কুলার স্ট্র্যান্ডেড হতে হবে।



  1. অন্তরণ:



ফেজ, নিরপেক্ষ কন্ডাক্টরগুলিকে নিরোধক হিসাবে পলিথিন (PE) দিয়ে বের করে দেওয়া হবে।











প্রযুক্তিগত বিবরণের সময়সূচী



ফেজ কন্ডাক্টর
নামমাত্র ক্রস-বিভাগীয় এলাকা মিমি² 25 35 50 70 95 120 150 185
কোরের সংখ্যা   3 3 3 3 3 3 3 3
তারের ন্যূনতম সংখ্যা   6 6 6 12 15 15 30 30
নামমাত্র অন্তরণ বেধ মিমি 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
অন্তরক কোর ব্যাস মিমি 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
সর্বোচ্চ 20℃ এ ডিসি প্রতিরোধের ওহম/কিমি 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
স্থির বায়ু, পরিবেষ্টিত বর্তমান রেটিং ক 84 104 129 167 209 246 283 332
তাপমাত্রা = 30 ℃
কন্ডাকটর তাপমাত্রা = 75℃
বার্তাবাহক
নামমাত্র ক্রস-বিভাগীয় এলাকা মিমি² 25 25 35 50 70 70 95 120
তারের ন্যূনতম সংখ্যা   6 6 6 6 12 12 15 15
নামমাত্র অন্তরণ বেধ মিমি 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
অন্তরক কোর ব্যাস মিমি 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
সর্বোচ্চ 20℃ এ ডিসি প্রতিরোধের ওহম/কিমি 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
গণনা করা ব্রেকিং লোড kN 6.4 6.4 ৮.৯ 12.1 18.0 18.0 24.2 30.8
রাস্তার আলো কন্ডাক্টর
নামমাত্র ক্রস-বিভাগীয় এলাকা মিমি² 25 25 35 50 70 70 95 120
তারের ন্যূনতম সংখ্যা   6 6 6 6 12 12 15 15
নামমাত্র অন্তরণ বেধ মিমি 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
অন্তরক কোর ব্যাস মিমি 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
সর্বোচ্চ 20℃ এ ডিসি প্রতিরোধের ওহম/কিমি 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
সম্পূর্ণ তারের
প্রায় সামগ্রিক ব্যাস মিমি 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
প্রায় তারের ওজন কেজি/কিমি 470 560 740 980 1330 1580 1940 2410
প্যাকিং দৈর্ঘ্য মি/ড্রাম 1000 1000 1000 1000 500 500 500 500











স্ট্যান্ডার্ড এনএফ সি 33-209



NFA 2X



  পর্যায়গুলি নিরপেক্ষ/মেসেঞ্জার
    বিতরণ লাইন   পাব লাইটিং

তারের ধরন এর সংখ্যা এর সংখ্যা গড়পড়তা প্রতিরোধ কন্ডাক্টেন্স এর সংখ্যা গড়পড়তা রেট প্রতিরোধ
  মূল তার ব্যাস 20 ℃ এ 30 ℃ এ মূল ব্যাস শক্তি 20 ℃ এ

মিমি² মিমি² পিসিএস মিমি ওহম/কিমি ক মিমি² মিমি kN ওহম/কিমি
2x16 2x16 7 4.6 1.91 93 - - - -
2x35 2x35 7 ৫.৯ 1.20 122 - - - -

2x35 2x35 7 ৬.৯ 0.868 129 - - - -
2x50 2x50 7 8.1 0.641 158 - - - -

4x16 4x16 7 4.6 1.91 83 - - - -
4x25 4x25 7 ৫.৯ 1.20 111 - - - -

4x35 4x35 7 ৬.৯ 0.868 131 - - - -
3x25+54.6 3x25 7 ৫.৯ 1.20 112 - 9.6 16.0 0.63
3x25+1x16+54.6 3x25 7 ৫.৯ 1.20 112 1x16 9.6 16.0 0.63
3x25+2x16+54.6 3x25 7 ৫.৯ 1.20 112 2x16 9.6 16.0 0.63
3x35+54.6 3x35 7 ৬.৯ 0.868 138 - 9.6 16.0 0.63
3x35+1x16+54.6 3x35 7 ৬.৯ 0.868 138 1x16 9.6 16.0 0.63
3x35+2x16+54.6 3x35 7 ৬.৯ 0.868 138 2x16 9.6 16.0 0.63
3x50+54.6 3x50 7 8.1 0.641 168 - 9.6 16.0 0.63

3x50+1x16+54.6 3x50 7 8.1 0.641 168 1x16 9.6 16.0 0.63
3x50+2x16+54.6 3x50 7 8.1 0.641 168 2x16 9.6 16.0 0.63

3x70+54.6 3x70 12 ৯.৭ 0.443 213 - 9.6 16.0 0.63
3x70+1x16+54.6 3x70 12 ৯.৭ 0.443 213 1x16 9.6 16.0 0.63
3x70+2x16+54.6 3x70 12 ৯.৭ 0.443 213 2x16 9.6 16.0 0.63
3x70+1x25+54.6 3x70 12 ৯.৭ 0.443 213 1x25 9.6 16.0 0.63
3x70+2x25+54.6 3x70 12 ৯.৭ 0.443 213 2x25 9.6 16.0 0.50
3x70+70 3x70 12 ৯.৭ 0.443 213 - 10.2 20.6 0.50
3x70+1x16+70 3x70 12 ৯.৭ 0.443 213 1x16 10.2 20.6 0.50
3x70+2x16+70 3x70 12 ৯.৭ 0.443 213 2x16 10.2 20.6 0.50
3x95+70 3x95 12 11.5 0.320 258 - 10.2 20.6 0.50
3x95+1x16+70 3x95 12 11.5 0.320 258 1x16 10.2 20.6 0.50
3x95+2x16+70 3x95 12 11.5 0.320 258 2x16 10.2 20.6 0.50
3x120+70 3x120 12 12.8 0.253 300 - 10.2 20.6 0.50
3x120+1x16+70 3x120 19 12.8 0.253 300 1x16 10.2 20.6 0.50
3x120+2x16+70 3x120 19 12.8 0.253 300 2x16 10.2 20.6 0.50
3x150+70 3x150 19 14.5 0.206 344 - 10.2 20.6 0.50
3x150+1x16+70 3x150 19 14.5 0.206 344 1x16 10.2 20.6 0.50
3x150+2x16+70 3x150 19 14.5 0.206 344 2x16 10.2 20.6 0.50
3x120+95 3x120 19 12.8 0.253 300 - 12.9 27.9 0.343
3x120+1x16+95 3x120 19 12.8 0.253 300 1x16 12.9 27.9 0.343
3x120+2x16+95 3x120 19 12.8 0.253 300 2x16 12.9 27.9 0.343
3x150+95 3x150 19 14.5 0.206 344 - 12.9 27.9 0.343
3x150+1x16+95 3x150 19 14.5 0.206 344 1x16 12.9 27.9 0.343
3x150+2x16+95 3x150 19 14.5 0.206 344 2x16 12.9 27.9 0.343







নিরপেক্ষ কন্ডাক্টর আইইসি 60502 সহ 1 কেভি পিই ইনসুলেটেড এয়ারিয়াল গুচ্ছ কেবল 5 কোর
