বিবরণ

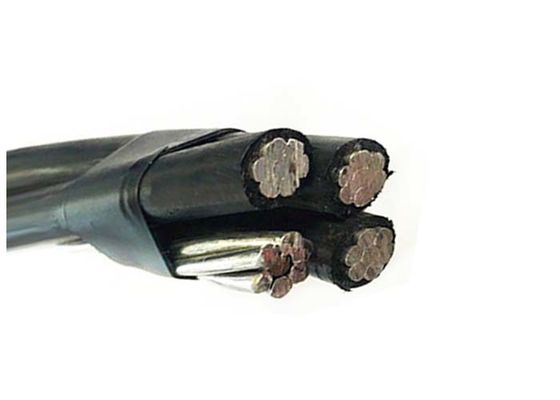

ওভারহেড বিতরণ লাইনের জন্য ডিজাইন করা এরিয়াল বান্ডিলযুক্ত কেবলগুলিতে এএএসি দিয়ে তৈরি একটি অন্তরক নিরপেক্ষ মেসেঞ্জার থাকে, যা নিরোধক অ্যালুমিনিয়াম ধাপ
কন্ডাক্টর এটির উপর গুরুতরভাবে আহত হয়। তারগুলি 0.6 / 1 (1.2) কেভিতে রেট করা হয় এবং IEC60502 অনুসারে হয়।
নির্মাণ
1 কন্ডাক্টর:
ক) পর্যায় - পর্বের কন্ডাক্টর এইচ 68 কন্ডিশনের অ্যালুমিনিয়াম কন্ডাক্টর এবং কমপ্যাক্ট বিজ্ঞপ্তিযুক্ত আটকে থাকবে।
খ) নিরপেক্ষ বা ম্যাসেঞ্জার - নিরপেক্ষ বা ম্যাসেঞ্জার কন্ডাক্টর অ্যালুমিনিয়াম মিশ্র কন্ডাক্টর এবং কমপ্যাক্ট বিজ্ঞপ্তিযুক্ত আটকে থাকবে
গ) স্ট্রিট আলোকসজ্জা- রাস্তার আলো কন্ডাক্টর H68 কন্ডিশনের অ্যালুমিনিয়াম কন্ডাক্টর এবং কমপ্যাক্ট বিজ্ঞপ্তিযুক্ত স্ট্রাইকযুক্ত হতে হবে ..
2 নিরোধক: পর্ব, নিরপেক্ষ কন্ডাক্টরগুলি পলিথিন (পিই) সাথে অন্তরণ হিসাবে বহির্গমন করা হবে।
প্রযুক্তিগত বিশদ বিবরণী
ফেজ কন্ডাক্টর | |||||||||
নামমাত্র ক্রস-বিভাগীয় অঞ্চল | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
কোর সংখ্যা | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
ন্যূনতম তারের সংখ্যা | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
নামমাত্র নিরোধক বেধ | মিমি | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
ইনসুলেটেড কোর ব্যাস | মিমি | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ | ওম / কিমি | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
স্থির বাতাসে বর্তমান রেটিং ient | একজন | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
তাপমাত্রা = 30 ℃ | |||||||||
কন্ডাক্টরের তাপমাত্রা = 75 ℃ | |||||||||
ম্যাসেঞ্জার কন্ডাক্টর | |||||||||
নামমাত্র ক্রস-বিভাগীয় অঞ্চল | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
ন্যূনতম তারের সংখ্যা | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
নামমাত্র নিরোধক বেধ | মিমি | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
ইনসুলেটেড কোর ব্যাস | মিমি | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ | ওম / কিমি | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
ব্রেকিং লোড গণনা করা | KN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
রাস্তার আলো পরিবাহী | |||||||||
নামমাত্র ক্রস-বিভাগীয় অঞ্চল | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
ন্যূনতম তারের সংখ্যা | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
নামমাত্র নিরোধক বেধ | মিমি | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
ইনসুলেটেড কোর ব্যাস | মিমি | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ | ওম / কিমি | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
সম্পূর্ণ তারের | |||||||||
প্রায়. সামগ্রিক ব্যাস | মিমি | 23.2 | 25.6 | 30.0 | 34.9 | 40,6 | 44.1 | 49,2 | 54.9 |
প্রায়. তারের ওজন | কেজি / কিমি | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
প্যাকিং দৈর্ঘ্য | মিঃ / ড্রাম | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
