অ্যাপ্লিকেশন
ব্যবহারকারীর পরিষেবা প্রধানের যেখানে সাধারণত পোল-মাউন্টড ট্রান্সফর্মার থেকে 3 ফেজ পাওয়ার সরবরাহ করা হয় যেখানে পরিষেবা প্রবেশের তারের সাথে সংযোগ তৈরি করা হয়। Vol০০ ভোল্টের ভোল্টেজ বা কম পর্যায়ের পর্যায় এবং কন্ডাক্টরের তাপমাত্রায় পলিথিলিন অন্তরক কন্ডাক্টরগুলির জন্য °৫ ডিগ্রি সেন্টিগ্রেড বা ক্রসলিংকড পলিথিন (এক্সএলপি) অন্তরক কন্ডাক্টরের 90 ডিগ্রি সেন্টিগ্রেডের বেশি না ব্যবহার করতে হবে।

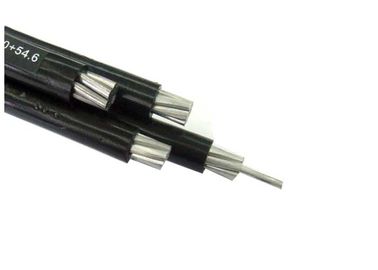

নির্মাণ
কন্ডাক্টরগুলি 1350-এইচ 19 অ্যালুমিনিয়ামকে ঘনীভূতভাবে আটকা পড়েছে। উভয়ই পলিথিন বা এক্সএলপি ক্রসলিঙ্কযুক্ত পলিথিন দিয়ে অন্তরণকৃত। নিরপেক্ষ বার্তাগুলি ঘন ঘন 6201 এর মিশ্রণে আটকে আছে। একটি কন্ডাক্টর পর্যায় সনাক্তকরণের জন্য একটি এক্সট্রুড রিজ দিয়ে তৈরি করা হয়।
স্ট্যান্ডার্ড
বি 230 অ্যালুমিনিয়াম তার, বৈদ্যুতিক উদ্দেশ্যগুলির জন্য 1350-H19।
বি -৩৩১ অ্যালুমিনিয়াম কন্ডাক্টর, কনসেন্ট্রিক-লে-স্ট্রন্ডড।
বি -২৩২ অ্যালুমিনিয়াম কন্ডাক্টর, ঘনকেন্দ্রিক- স্তরযুক্ত, লেপা ইস্পাত শক্তিশালী (এসিএসআর)।
বি -99 কনসেন্ট্রিক-লে-স্ট্র্যান্ডড, 6201-T81 অ্যালুমিনিয়াম অ্যল কন্ডাক্টর।
B498 দস্তা-প্রলিপ্ত ইস্পাত কোর তারের জন্য অ্যালুমিনিয়াম কন্ডাক্টর, ইস্পাত চাঙ্গা (এসিএসআর)।
কোয়াড্রাপ্লেক্স সার্ভিস ড্রপ কেবলটি এএনএসআই / আইসিইএ এস-76-474 এর সমস্ত প্রযোজ্য প্রয়োজনীয়তা পূরণ করে বা অতিক্রম করে।
বিঃদ্রঃ :
মনোনীত আকারগুলি: এসিএসআর 6/1 ব্যাসের সমতুল্য এবং 6201 এর জন্য এএসটিএমবি -399 অনুযায়ী সমান প্রতিরোধের সাথে এএসি। পলির জন্য এক্সএলআর 75 ° সেঃ এর জন্য 90 ° সেঃ এর কন্ডাক্টরের তাপমাত্রা; 40 ডিগ্রি সেন্টিগ্রেডের পরিবেষ্টনের তাপমাত্রা; emissivity 0.9; 2 ফুট ./ সেকস / উইন্ড রোদে কন্ডাক্টরের আকার অনুসারে বর্তমান দুর্বলতা নির্ধারণ করতে, দয়া করে সর্বশেষ সংস্করণে জাতীয় বৈদ্যুতিক কোডের সাথে পরামর্শ করুন
কোর এবং ক্রস-বিভাগের সংখ্যা | কন্ডাক্টর আকার | কন্ডাক্টর ব্যাস | নামমাত্র নিরোধক বেধ | ব্যায়াম উপর নিরোধক | নামমাত্র পুরুত্বের athাকনা | বাইরের ব্যাস (আনুমানিক) | বাঁক ব্যাসার্ধ (মিনিট) | ওজন (আনুমানিক) |
(প্রায়.) | (প্রায়.) | |||||||
mm2 | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | |
1x35 / 16 | আরএম | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
1x50 / 16 | আরএম | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
1x70 / 16 | আরএম | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
1x95 / 16 | আরএম | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
1x120 / 16 | আরএম | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
1x150 / 25 | আরএম | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
1x185 / 25 | আরএম | 15.8 | 3.4 | 23,9 | 2.5 | 33 | 495 | 2524 |
1x240 / 25 | আরএম | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
1x300 / 25 | আরএম | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
1x400 / 35 | আরএম | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
1x500 / 35 | আরএম | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
