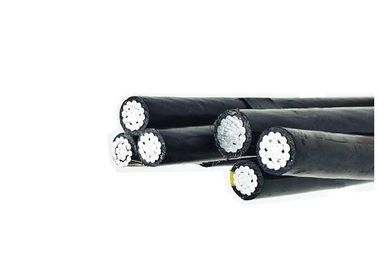

এবিসি কেবল; পরিষেবা ড্রপ কেবল
বেসিক নির্মাণটি নিম্নরূপ:
স্ট্যান্ডার্ড অ্যালুমিনিয়াম কন্ডাক্টর সমন্বিত 3 পাওয়ার কোরের সাথে উত্তাপিত
এক্সএলপিই অন্তরণ
+ এক্সএলপিই ইনসুলেশন সহ এক শীট আলো অ্যালুমিনিয়াম কন্ডাক্টর (alচ্ছিক)
+ একজন ম্যাসেঞ্জার আল-মিশ্র কন্ডাক্টর (খালি বা আবৃত)
মেসেঞ্জার কন্ডাক্টর জালিত স্টিল তারের হতে পারে।
মেসেঞ্জারের তারের উদ্দেশ্য
ক) এটি লোড ভারবহন তারের হিসাবে কাজ করে।
খ) এটি পৃথিবী বা নিরপেক্ষ কন্ডাক্টর হিসাবে কাজ করে।
600 ভি ফেজ-টু-ফেজ বা তার চেয়ে কম এবং কন্ডাক্টরের তাপমাত্রায় পলিথিলিন ইনসুলেটেড কন্ডাক্টরের 75oC বা ক্রসলিঙ্কযুক্ত পলিথিন (এক্সএলপিই) অন্তরক কন্ডাক্টরের 90oC এর বেশি না হওয়ার জন্য ব্যবহার করতে হবে।
এটি নিম্নলিখিত বৈশিষ্ট্যগুলি পূরণ করে বা অতিক্রম করে:
1. বৈদ্যুতিক উদ্দেশ্যগুলির জন্য অ্যালুমিনিয়াম ওয়্যার, 1350-H19।
2. অ্যালুমিনিয়াম কন্ডাক্টর, কনসেন্ট্রিক-লে-স্ট্রন্ডেড।
৩. অ্যালুমিনিয়াম কন্ডাক্টর, কনসেন্ট্রিক-লে-স্ট্র্যান্ডড, প্রলিপ্ত ইস্পাত শক্তিশালী (এসিএসআর)
4. কনসেন্ট্রিক-লে-স্ট্র্যান্ডড 6201-T81 কন্ডাক্টর
5. একক ইনপুট ওয়্যার ব্যবহার করে সংকুচিত রাউন্ড স্ট্রন্ড অ্যালুমিনিয়াম কন্ডাক্টরগুলি।
এটি এএনএসআই / আইসিইএ এস-76-474 এর সমস্ত প্রযোজ্য প্রয়োজনীয়তা পূরণ করে বা অতিক্রম করে
অন্যান্য বিশেষ বৈশিষ্ট্য: গ্রাহকদের অনুরোধ অনুযায়ী নকশা এবং উত্পাদন
পদ | বিবরণ | ফেজ কন্ডাক্টর | প্রায়. সার্বিক ব্যাস ও ওজন | ||
কোন স্ট্র্যান্ডিং এবং ব্যাসরেখা | XLPE বেধ | ব্যাসরেখা (মিমি) | ওজন (কেজি / কিমি) | ||
1 | 1x10 মিমি 2 | 7 / 1.35 | 1 | 6.15 | 44 |
2 | 1x16 মিমি 2 | 7 / 1.70 | 1.2 | 7,62 | 68 |
3 | 1x25 মিমি 2 | 7 / 2.22 | 1.2 | 8,72 | 96 |
4 | 1x35 মিমি 2 | 7 / 2.59 | 1.4 | 10,14 | 134 |
5 | 1x50 মিমি 2 | 7 / 3.10 | 1.4 | 11,24 | 180 |
6 | 1x70 মিমি 2 | 19 / 2.22 | 1.4 | 12,94 | 242 |
7 | 1x95 মিমি 2 | 19 / 2.59 | 1.4 | 14,54 | 318 |
8 | 1x120 মিমি 2 | 19 / 2.97 | 1.6 | 16,36 | 403 |
9 | 1x150 মিমি 2 | 37 / 2.33 | 1.8 | 18,38 | 504 |
10 | 1x185 মিমি 2 | 37 / 2.59 | 2 | 20.4 | 622 |
11 | 1x240 মিমি 2 | 37 / 2.97 | 2.2 | 23,22 | 802 |
12 | 1x300 মিমি 2 | 37 / 3.36 | 2.4 | 25,64 | 996 |
