একটি নতুন ধরণের বায়ু কেবল হিসাবে তারটি বৈদ্যুতিক শক্তি ওভারহেড প্রেরণের জন্য ব্যবহৃত হয়, শহর ও বন অঞ্চল বিদ্যুতায়িত তারের জাল পুনঃনির্মাণে ব্যাপকভাবে ব্যবহৃত হয়। এটি বিদ্যুতায়িত তারের জালে সুরক্ষা এবং নির্ভরতা উন্নত করে।
নির্দিষ্টকরণ :
কনসেন্ট্রিক স্ট্র্যান্ড অ্যালুমিনিয়াম তারগুলি ফেজ কন্ডাক্টর হিসাবে; এএএএসি (সমস্ত অ্যালুমিনিয়াম খাদ কন্ডাক্টর) বা এসিএসআর (অ্যালুমিনিয়াম কন্ডাক্টর ইস্পাত পুনর্বহাল) মেসেঞ্জার (নিরপেক্ষ) কোর হিসাবে; ফেজ কন্ডাক্টর এক্সএলপিই বা এইচডিপিই বা পিভিসি দ্বারা উত্তাপিত হয়।
মানসমূহ :
আইইসি 60502, এনএফ সি 33-209, জিবি 12527-90
রেটেড ভোল্টেজ: 0.6 / 1 কেভি
আপেক্ষিক উত্পাদন মান: আইইসি 61089, এএসটিএম বি 231, এএসটিএম বি 232, বিএস 215, ডিআইএন 48201, ডিআইএন 48204।
গ্রাহকের বিশেষ প্রয়োজনীয়তা অনুসারে আমরা এবিসি কেবল তৈরি করতে পারি।

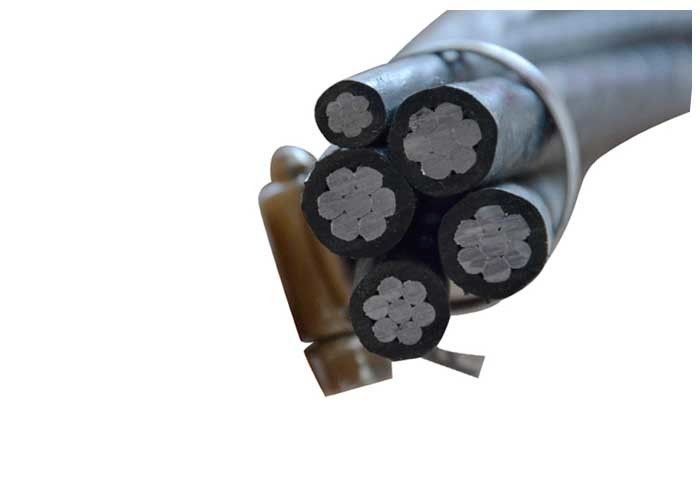

বেসিক নির্মাণটি নিম্নরূপ:
স্ট্যান্ডার্ড অ্যালুমিনিয়াম কন্ডাক্টর সমন্বয়ে 3 টি কোর, এক্সএলপিই অন্তরণ সহ অন্তরক
+ এক্সএলপিই ইনসুলেশন সহ এক শীট আলো অ্যালুমিনিয়াম কন্ডাক্টর (alচ্ছিক)
+ একজন ম্যাসেঞ্জার আল-মিশ্র কন্ডাক্টর (খালি বা আবৃত)
মেসেঞ্জার কন্ডাক্টর জালিত স্টিল তারের হতে পারে।
মেসেঞ্জারের তারের উদ্দেশ্য
ক) এটি লোড ভারবহন তারের হিসাবে কাজ করে।
খ) এটি পৃথিবী বা নিরপেক্ষ কন্ডাক্টর হিসাবে কাজ করে।
600V ফেজ-থেকে-ফেজ বা তার চেয়ে কম এবং কন্ডাক্টরের তাপমাত্রায় পলিথিলিন ইনসুলেটেড কন্ডাক্টরের জন্য 75 ডিগ্রি সেন্টিগ্রেড বা ক্রসলিঙ্কযুক্ত পলিথিন (এক্সএলপিই) অন্তরক কন্ডাক্টরের 90 ডিগ্রি সেন্টিগ্রেডের বেশি না ব্যবহার করতে ব্যবহৃত হতে পারে।
এটি নিম্নলিখিত বৈশিষ্ট্যগুলি পূরণ করে বা অতিক্রম করে:
1. বৈদ্যুতিক উদ্দেশ্যগুলির জন্য অ্যালুমিনিয়াম ওয়্যার, 1350-H19।
2. অ্যালুমিনিয়াম কন্ডাক্টর, কনসেন্ট্রিক-লে-স্ট্রন্ডেড।
3. অ্যালুমিনিয়াম কন্ডাক্টর, কনসেন্ট্রিক-লে-স্ট্র্যান্ডড, প্রলিপ্ত ইস্পাত পুনর্বহাল (এসিএসআর)।
4. কনসেন্ট্রিক-লে-স্ট্র্যান্ডড 6201-T81 কন্ডাক্টর।
5. একক ইনপুট ওয়্যার ব্যবহার করে সংকুচিত রাউন্ড স্ট্রন্ড অ্যালুমিনিয়াম কন্ডাক্টরগুলি।
এটি এএনএসআই / আইসিইএ এস-76-474 এর সমস্ত প্রযোজ্য প্রয়োজনীয়তা পূরণ করে বা অতিক্রম করে
প্রযুক্তিগত তথ্য
রেটেড ভোল্টেজ | কেভি | 0.6 / 1 |
টেস্ট ভোল্টেজ | ভ্যাফ কেভি | 4 |
তাপমাত্রা রাখার | ° সেঃ | মিনিট। -20 |
অপারেটিং তাপমাত্রা | ° সেঃ | -30। +80 |
কন্ডাক্টর তাপমাত্রা | ° সেঃ | সর্বোচ্চ। +80 |
শর্ট সার্কিট তাপমাত্রা | ° সেঃ / সেকেন্ড | সর্বোচ্চ। +130 / 5 |
বাঁক ব্যাসার্ধ (মিনিট) | 18 × cable তারের |
