বিস্তারিত পণ্যের বিবরণ

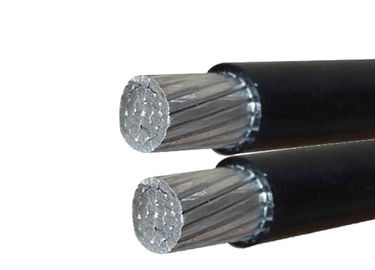

এবিসি কেবল
(পরিষেবা ড্রপ কেবল)
1. আটকে থাকা অ্যালুমিনিয়াম আচরণ
2. পিই বা এক্সএলপিই অন্তরণ
3. এসিএসআর, এএএসি ম্যাসেঞ্জার তারে
আবেদন
এটি ইনসুলেশন বিহীন কন্ডাক্টরের পরিবর্তে সার্ভিস ড্রপ (এবিসি কেবল) ব্যবহার করা পছন্দ করা হয়
লো ভোল্টেজ নেটওয়ার্কগুলিতে। পরিষেবা ড্রপ (এবিসি কেবলগুলি) বিশেষত অঞ্চলগুলিতে ব্যবহৃত হয়
যেখানে ভূগর্ভস্থ নেটওয়ার্কগুলির ব্যয়ও ব্যয়বহুল
গ্রামের মতো গ্রামাঞ্চলে বিদ্যুতায়নের জন্য।
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ
রেটেড ভোল্টেজ U0 / U = 0.6 / 1 কেভি
ভ্যাক টেস্ট ভোল্টেজ 5 কেভি
প্রযুক্তিগত তথ্য
সর্বাধিক অপারেটিং তাপমাত্রা 90 ডিগ্রি
সর্বোচ্চ শর্ট সার্কিট তাপমাত্রা 250 ডিগ্রি। সার্ভিস ড্রপ (এবিসি কেবলস) বিশেষত ভূগর্ভস্থ নেটওয়ার্কগুলির ব্যয় ব্যয়বহুল এবং গ্রামগুলির মতো গ্রামাঞ্চলে বিদ্যুতায়নের জন্য ব্যবহৃত হয়।
স্ট্যান্ডার্ড এএসটিএম এএনএসআই / আইসিইএ এস-76-4-৪74৪ এবং এনএফসি ৩৩-২০9 এর উপর ভিত্তি করে এবিসি প্রযুক্তিগত পাঠকগুলি
প্রযুক্তিগত বিশদ বিবরণী
ফেজ কন্ডাক্টর | |||||||||
নামমাত্র ক্রস-বিভাগীয় অঞ্চল | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
কোর সংখ্যা | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
ন্যূনতম তারের সংখ্যা | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
নামমাত্র নিরোধক বেধ | মিমি | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
ইনসুলেটেড কোর ব্যাস | মিমি | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ | ওম / কিমি | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
স্থির বাতাসে বর্তমান রেটিং ient | একজন | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
তাপমাত্রা = 30 ℃ | |||||||||
কন্ডাক্টরের তাপমাত্রা = 75 ℃ | |||||||||
ম্যাসেঞ্জার কন্ডাক্টর | |||||||||
নামমাত্র ক্রস-বিভাগীয় অঞ্চল | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
ন্যূনতম তারের সংখ্যা | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
নামমাত্র নিরোধক বেধ | মিমি | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
ইনসুলেটেড কোর ব্যাস | মিমি | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ | ওম / কিমি | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
ব্রেকিং লোড গণনা করা | KN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
রাস্তার আলো পরিবাহী | |||||||||
নামমাত্র ক্রস-বিভাগীয় অঞ্চল | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
ন্যূনতম তারের সংখ্যা | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
নামমাত্র নিরোধক বেধ | মিমি | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
ইনসুলেটেড কোর ব্যাস | মিমি | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
সর্বোচ্চ। 20 DC এ ডিসি প্রতিরোধের ℃ | ওম / কিমি | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
সম্পূর্ণ তারের | |||||||||
প্রায়. সামগ্রিক ব্যাস | মিমি | 23.2 | 25.6 | 30.0 | 34.9 | 40,6 | 44.1 | 49,2 | 54.9 |
প্রায়. তারের ওজন | কেজি / কিমি | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
প্যাকিং দৈর্ঘ্য | মিঃ / ড্রাম | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
