| MOQ: | 1000.0 মিটার / মিটার |
| মূল্য: | $0.27 - $9.83 / Meter |
| standard packaging: | কাঠের ড্রাম বা স্টিলের কাঠের ড্রাম |
| Supply Capacity: | প্রতি মাসে 1000000 কিলোমিটার / কিলোমিটার |

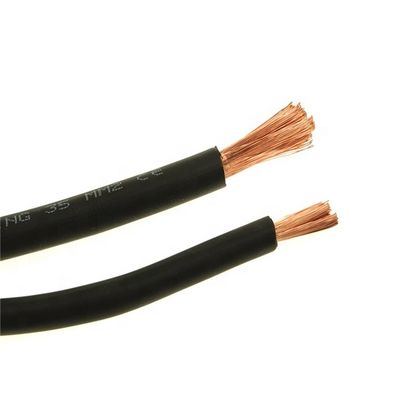

সিলিকন রাবার ASTM 400 মিমি 2 নমনীয় Wালাই কেবল
পণ্যের বর্ণনা
প্রয়োগ
বৈদ্যুতিক সরঞ্জাম, বৈদ্যুতিক সরঞ্জাম এবং বিভিন্ন মোবাইল বৈদ্যুতিক সরঞ্জামের জন্য ব্যবহৃত 450/750 ভি কপার কন্ডাক্টর ইপিআর উত্তাপিত রাবার কেবল।
নির্মাণ
কন্ডাক্টর: নমনীয় বেয়ার annealed তামা তার বা টিনযুক্ত তামা তার
নিরোধক: নাইট্রিল-বুটাদিন-পিভিসি বা রাবার উপাদান বা ইপিআর
শীট: নাইট্রিল-বুটাদিন-পিভিসি বা রাবার মেটেরিয়াল বা সিএসপি
কালো, কমলা, লাল বা হলুদ নীল জ্যাকেট, একক এবং দ্বৈত অন্তরক এর পছন্দ।
এসকিউ এমএম আকার (ইউরোপীয় স্টাইল): 10 বর্গ মিমি থেকে 240 বর্গ মিমি
এডাব্লুজি আকার (উত্তর আমেরিকান শৈলী): 6 থেকে 500 এমসিমিটার অবধি
প্রশস্ত তাপমাত্রার ব্যাপ্তি: -55 ডিগ্রি সেলসিয়াস থেকে 105 ° সে
চরিত্রগত
1. রেটেড পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ U0 / U: 450 / 750V, 300 / 500V এবং 300 / 300V।
2. কন্ডাক্টরের সর্বাধিক অনুমোদিত অপারেটিং তাপমাত্রা 60 ° সে।
3. অনুমোদিত সর্বনিম্ন কাজের তাপমাত্রা -35 ° সে।
৪. রাবার কেবল কেবল খনিজ তেল এবং জ্বালানী তেল দ্বারা দূষিত জায়গায় ব্যবহার করা যেতে পারে।
5. ডি> 25 মিমি ন্যূনতম নমন ব্যাসার্ধ তারের ব্যাসের 6 গুণ বেশি।
D≤25 মিমি সর্বনিম্ন নমন ব্যাসার্ধের তারের ব্যাসের 4 গুনের বেশি হয়। (তারের ডি-ব্যাস)
সবিস্তার বিবরণী
|
আদর্শ |
রেট |
প্রস্থচ্ছেদ |
সংখ্যা |
অ্যাপ্লিকেশন |
|
ওয়াইকিউ |
300/300 |
0.3-0.75 |
2-5 |
হালকা বহনযোগ্য বৈদ্যুতিক সরঞ্জাম এবং সরঞ্জামগুলির জন্য ব্যবহৃত |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
বিভিন্ন বহনযোগ্য বৈদ্যুতিক সরঞ্জাম এবং সরঞ্জামগুলির জন্য ব্যবহৃত |
|
YC |
450/750 |
1.5-120 |
2-5 |
বিভিন্ন বহনযোগ্য বৈদ্যুতিক সরঞ্জাম যা ব্যবহৃত হয় |
|
ওয়াইএইচ |
- |
10-185 |
1 |
চাপ ldালাই জন্য |
মূল প্রযুক্তিগত ডেটা
|
নামমাত্র বিভাগ অঞ্চল (মিমি 2) |
নম্বর। / ব্যাস স্ট্র্যান্ডিং (মিমি) |
নামমাত্র শীট বেধ (মিমি) |
সামগ্রিক ব্যাস (মিমি) |
সর্বোচ্চ।কন্ডাক্টর প্রতিরোধের 20 ℃ (Ω / কিমি) এ |
||
|
নূন্যতম। |
সর্বোচ্চ। |
টিন ছাড়া |
টিনযুক্ত সঙ্গে |
|||
|
10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
|
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
0.552 |
|
50 |
1596 / 0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
0.390 |
|
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0,268 |
0,276 |
|
95 |
2297 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
|
120 |
1702 / 0.30 |
2.8 |
19.0 |
24.0 |
0,161 |
0,164 |
|
150 |
2135 / 0.30 |
3.0 |
21.0 |
27.0 |
0,129 |
0.132 |
|
185 |
1443 / 0.40 |
3.2 |
22.0 |
29.0 |
0.106 |
0,108 |
|
240 |
1908 / 0.40 |
3.8 |
25.0 |
35,0 |
0,0801 |
0.0817 |
রাবার তারের মডেল নাম
|
এইচআর কোড |
আইইসি |
বর্ণনা |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ নকশা |
কোর |
|
H05RR-F |
60245IEC 53 (YZ) / YZ Z |
সাধারণ রাবার শিথড কর্ড |
300 / 500V |
2 ~ 5 |
|
H05RN-F |
60245 আইইসি 57 (ওয়াইজেডাব্লু) / ওয়াইজেডাব্লু |
সাধারণ পলিক্লোরোপ্রেন বা |
300 / 500V |
2 ~ 5 |
|
H07RN-F |
60245 আইইসি 66 (ওয়াইসিডাব্লু) / ওয়াইসি |
ভারি পলিক্লোরোপ্রেন বা অন্য সমতুল্য |
450 / 750V |
3 + 1/3 + 2/4 + 1 |
|
H01N2-D |
60245 আইইসি 81 (YH) |
রাবার শীটেড তোরণ-ldালাইয়ের বৈদ্যুতিন সংকেত |
100/100 ভি |
10-120 |
|
60245 |
polychloroprene বা অন্যান্য সমতুল্য সিন্থেটিক |
100/100 ভি |
10-120 |
প্যাকেজ
প্লাস্টিকের রিল, কাগজ রিল, কাঠের ড্রাম, ইস্পাত কাঠের ড্রাম বা গ্রাহকের প্রয়োজন হিসাবে প্যাকিং।
