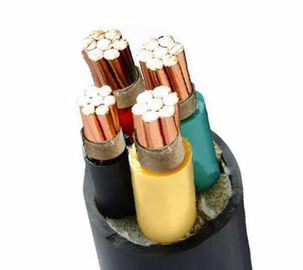

1kV XLPE ফায়ারপ্রুফ তার
আবেদন ক্ষেত্র
এই তারগুলি কম-ভোল্টেজ ইনস্টলেশন সিস্টেমে বিদ্যুৎ সরবরাহের জন্য ব্যবহার করা হয় এবং যান্ত্রিক ক্ষতি ছাড়াই ইনডোর এবং আউটডোর, তারের নালী, ভূগর্ভস্থ, পাওয়ার এবং এক্সচেঞ্জ স্টেশন, স্থানীয় শক্তি বিতরণ এবং শিল্প উদ্ভিদে ইনস্টলেশনের জন্য উপযুক্ত।
নির্মাণ
1. কন্ডাক্টর
কন্ডাকটরটি IEC 60228 অনুসারে সাধারণ বা ধাতব প্রলিপ্ত তামা বা প্লেইন অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদের ক্লাস 1 বা ক্লাস 2 বা সাধারণ বা ধাতব প্রলিপ্ত তামার ক্লাস 5 হতে হবে
2. নিরোধক
XLPE এর উপাদান এবং পুরুত্ব IEC 60502 বা BS 5467 এর প্রয়োজনীয়তা পূরণ করা উচিত এবং 90°C তাপমাত্রায় একটানা কাজ করতে পারে।
3. সমাবেশ/অভ্যন্তরীণ আবরণ
ভিতরের আবরণ চেপে বা স্থল হতে পারে। বৃত্তাকার কোরযুক্ত কেবলগুলির জন্য, পাঁচটির বেশি কোরের কেবলগুলি ছাড়া, ওভারল্যাপিং অভ্যন্তরীণ আবরণের ব্যবহার শুধুমাত্র তখনই অনুমোদিত হয় যখন কোরের মধ্যে ফাঁক যথেষ্ট পরিমাণে পূরণ করা হয়। এক্সট্রুড ভিতরের কভার স্তর প্রয়োগ করার আগে, এটি একটি উপযুক্ত আঠালো ব্যবহার করার অনুমতি দেওয়া হয়। উপাদানটি অন্তরক উপাদানের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত এবং অভ্যন্তরীণ আবরণ এবং ভরাট স্তরের জন্য ব্যবহৃত উপাদানটি তারের কাজের তাপমাত্রার জন্য উপযুক্ত এবং অন্তরক উপাদানের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত; হ্যালোজেন-মুক্ত তারের জন্য, অভ্যন্তরীণ আবরণ এবং ভরাট স্তরটিও হ্যালোজেন-মুক্ত যৌগ হওয়া উচিত।
4. বর্ম
IEC 60502-1 অনুসারে, অ্যালুমিনিয়াম/গ্যালভানাইজড স্টিল/স্টিলের তার ভিতরের কভারে সর্পিলভাবে ক্ষতবিক্ষত, এবং ডবল অ্যালুমিনিয়াম/স্টিল টেপ এবং তামা/টিনযুক্ত তামার তারও প্রয়োজনীয়তা অনুযায়ী তৈরি করা যেতে পারে।
| নং কোর এক্স |
অন্তরণ |
নামমাত্র |
বাইরের Ø |
ওজন |
বায়ুতে বর্তমান রেটিং 30℃ |
বর্তমান রেটিং 20 সমাহিত℃ |
20 এ সর্বোচ্চ DC প্রতিরোধ℃ |
| ক্রস-সেকেন্ড |
বেধ |
খাপ |
প্রায় |
প্রায় |
| |
|
বেধ |
|
|
| মিমি² |
মিমি |
মিমি |
মিমি |
কেজি/কিমি |
ক |
ক |
Ω/কিমি |
| 4×4 |
1 |
1.8 |
14.9 |
৩৩৯ |
30 |
38 |
4.61 |
| 4×6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
৩.০৮ |
| 4×10 |
1 |
1.8 |
19.3 |
৬৬৯ |
53 |
66 |
1.83 |
| 4×16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1.15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0.73 |
| 4×35 |
1.2 |
1.8 |
28.7 |
1810 |
116 |
135 |
0.52 |
| 4×50 |
1.4 |
1.9 |
29.5 |
2312 |
139 |
161 |
0.39 |
| 4×70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0.27 |
| 4×95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0.19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0.15 |
| 4×150 |
1.8 |
2.5 |
৪৫.৮ |
6414 |
294 |
309 |
0.12 |
| 4×185 |
2 |
2.7 |
50.5 |
7901 |
337 |
346 |
0.1 |
| 4×240 |
2.2 |
2.9 |
55.7 |
10249 |
401 |
403 |
0.08 |
| 4×300 |
2.4 |
3.1 |
63.4 |
13365 |
470 |
459 |
0.06 |
বেছে নিতে 3টি অগ্নি সুরক্ষা গ্রেড রয়েছে৷
গ্রেড A হল সর্বোচ্চ শিখা প্রতিরোধী গ্রেড। অর্থাৎ, তারে ব্যবহৃত নিরোধক উপাদান, ফিলিং দড়ি, বেঁধে রাখা (অভ্যন্তরীণ প্যাড) টেপ/স্তর এবং খাপ উপাদান সবই শিখা নিরোধক উপাদান।
নিরোধক উপকরণ ব্যতীত, ক্লাস B-এর অন্যান্য সমস্ত উপকরণ শিখা প্রতিরোধী উপকরণ।
সি গ্রেড শুধুমাত্র খাপ উপাদান শিখা retardant হয়
NH তারের (অগ্নি-প্রতিরোধী তার) হল একটি তারের যা মাইকা টেপের একটি স্তর দিয়ে নির্মিত। প্লাস্টিকের চামড়া পুড়ে গেলেও অবাধ্য স্তর শর্ট সার্কিটের কারণ হবে না। ওয়্যারিং করার সময়, থ্রেডের অবাধ্য স্তরটি কেটে ফেলুন।
LSZH, LSOH, LS0H, LSFH বা OHLS তারগুলি (নিম্ন-ধোঁয়া শূন্য-হ্যালোজেন কেবল) হল কম ধোঁয়া হ্যালোজেন-মুক্ত উপকরণ দিয়ে তৈরি অন্তরক বা বাইরের আবরণযুক্ত তারগুলি, যা জ্বলন প্রক্রিয়ার সময় উত্পন্ন বিষাক্ত এবং ক্ষয়কারী গ্যাস কমাতে সাহায্য করে।
অ্যান্টি-টারমাইট কেবলগুলি হল তারগুলিকে তারগুলি কামড়ানো থেকে তিমির প্রতিরোধ করার জন্য নির্দিষ্ট উপাদানের সাথে অন্তরক উপাদান বা বাইরের আবরণ মিশিয়ে তৈরি করা হয়।
