| MOQ: | 200m |
| standard packaging: | 100 মি / রোল বা কাস্টমাইজড |
| Delivery period: | প্রয়োজন অনুসারে |
| Supply Capacity: | প্রতি সপ্তাহে 10KM |

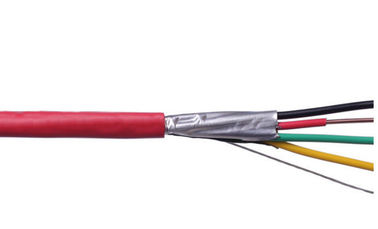

4 × 4 মিমি 2 পিভিসি ফায়ার-প্রতিরোধী তারের
অ্যাপ্লিকেশন ক্ষেত্র
এই কেবলগুলি কম-ভোল্টেজ ইনস্টলেশন সিস্টেমে বিদ্যুৎ সরবরাহের জন্য ব্যবহৃত হয় এবং ইনডোর এবং আউটডোর, তারের নালাগুলি, ভূগর্ভস্থ, বিদ্যুৎ ও এক্সচেঞ্জ স্টেশন, স্থানীয় শক্তি বিতরণ এবং যান্ত্রিক ক্ষতি ছাড়াই শিল্প গাছগুলিতে স্থাপনের জন্য উপযুক্ত।
নির্মাণ
1. কন্ডাক্টর
কন্ডাক্টর সাধারণ বা ধাতব প্রলেপযুক্ত তামা বা সমতল অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদের ক্লাস 1 বা ক্লাস 2 অথবা আইইসি 60228 অনুসারে সাধারণ বা ধাতব প্রলিপ্ত তামা শ্রেণীর 5 ম শ্রেণি হতে হবে
2. অন্তরণ
এক্সএলপিইয়ের উপাদান এবং বেধের জন্য আইইসি 60502 বা বিএস 5467 এর প্রয়োজনীয়তা পূরণ করা উচিত এবং 90 ° C এ অবিচ্ছিন্নভাবে কাজ করতে পারে।
3. সমাবেশ / অভ্যন্তরীণ কভার
অভ্যন্তর কভারটি সঙ্কুচিত বা স্থলভাগ হতে পারে।রাউন্ড কোর সহ কেবলগুলির জন্য, পাঁচটিরও বেশি কোরযুক্ত কেবলগুলি ব্যতীত, অভ্যন্তরীণ আচ্ছাদনকে ওভারল্যাপিংয়ের ব্যবহার কেবল তখনই অনুমোদিত যখন কোরগুলির মধ্যে ব্যবধানটি যথেষ্ট পরিমাণে পূর্ণ হয়ে যায়।বাহ্যিক অভ্যন্তর কভার স্তর প্রয়োগ করার আগে, এটি একটি উপযুক্ত আঠালো ব্যবহার করার অনুমতি দেওয়া হয়।উপাদানটি অন্তরক পদার্থের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত, এবং অভ্যন্তরীণ আচ্ছাদন এবং ভরাট স্তরটির জন্য ব্যবহৃত উপাদানটি তারের কার্যক্ষম তাপমাত্রার জন্য উপযুক্ত এবং অন্তরক পদার্থের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত;হ্যালোজেন-মুক্ত কেবলগুলির জন্য, অভ্যন্তরীণ আচ্ছাদন এবং ফিলিং স্তরটি হ্যালোজেন-মুক্ত যৌগিক হওয়া উচিত।
4. আর্মার
আইইসি 60502-1 অনুসারে, অ্যালুমিনিয়াম / গ্যালভেনাইজড স্টিল / ইস্পাত তারের অভ্যন্তরীণ কভারের উপর স্পাইরিয়াল ক্ষত রয়েছে এবং ডাবল অ্যালুমিনিয়াম / ইস্পাত টেপ এবং তামা / টিনযুক্ত তামার তারও প্রয়োজনীয়তা অনুসারে উত্পাদন করা যায়।
| No.cores x | অন্তরণ | নামমাত্র | বহিরাগত | ওজন | এয়ারে বর্তমান রেটিং 30℃ | বর্তমান রেটিং 20 টি সমাহিত হয়েছে℃ | 20 এ সর্বাধিক ডিসি প্রতিরোধের℃ |
| ক্রস সেকেন্ড | বেধ | খাপ | প্রায়. | প্রায়. | |||
| বেধ | |||||||
| মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | ক | ক | Ω / কিমি |
| 4 × 4 | ঘ | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4 × 6 | ঘ | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4 × 10 | ঘ | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4 × 16 | ঘ | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4 × 25 | ১.২ | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
| 4 × 35 | ১.২ | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
| 4 × 50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | ০.০৯ |
| 4 × 70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
| 4 × 95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4 × 120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4 × 150 | 1.8 | ২.৫ | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4 × 185 | ঘ | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
| 4 × 240 | 2.2 | 9.৯৯ | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4 × 300 | 2.4 | ৩.১০ | 63.4 | 13365 | 470 | 459 | 0.06 |
3 টি নির্বাচন করার জন্য আগুন সুরক্ষা গ্রেড রয়েছে
গ্রেড এ সর্বাধিক শিখা retardant গ্রেড।এটি হ'ল, কেবলটিতে ব্যবহৃত অন্তরক উপাদান, ভর্তি দড়ি, বেঁধে দেওয়া (অভ্যন্তরীণ প্যাড) টেপ / স্তর এবং মেশান উপাদানগুলি সমস্ত শিখা retardant উপকরণ।
অন্তরক পদার্থগুলি বাদে, ক্লাস বি এর অন্যান্য সমস্ত উপকরণ হ'ল শিখা retardant উপকরণ।
সি গ্রেড শুধুমাত্র শিথ উপাদান শিখা retardant হয়
এনএইচ কেবল (ফায়ার-রেজিস্ট্যান্ট কেবল) হ'ল একটি কেবল যা মাইকা টেপের একটি স্তর দিয়ে নির্মিত।এমনকি প্লাস্টিকের ত্বক পুড়ে গেলেও অবাধ্য স্তর শর্ট সার্কিটের কারণ হবে না।ওয়্যারিংয়ের সময়, থ্রেডের অবাধ্য স্তরটি কেটে ফেলুন।
এলএসজেডএইচ, এলএসওএইচ, এলএস0 এইচ, এলএসএফএইচ বা ওএইচএলএস কেবলগুলি (কম ধোঁয়া শূন্য-হ্যালোজেন কেবলগুলি) নিঃসৃত বা স্বল্প ধরণের হ্যালোজেনমুক্ত উপকরণের তৈরি বাইরের শিথড কেবলগুলি, যা দহন প্রক্রিয়া চলাকালীন উত্পন্ন বিষাক্ত এবং ক্ষয়কারী গ্যাসগুলি হ্রাস করতে সহায়তা করে।
অ্যান্টি-টমেটাইট কেবলগুলি তারগুলিকে কামড় দেওয়া থেকে দেরীগুলিকে আটকাতে নির্দিষ্ট উপকরণের সাথে অন্তরক উপকরণ বা বাইরের শেথগুলি মিশ্রিত করে তৈরি তারগুলি হয়।
|
|
