কম ধোঁয়া বিটিটিজেড সিরিজ নমনীয় খনিজ অন্তরক কেবল

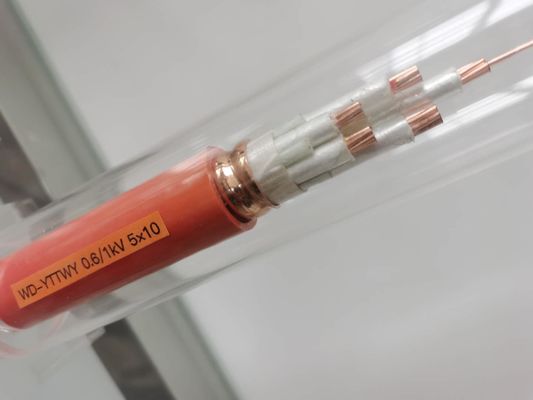

নমনীয় ফায়ারপ্রুফ তারের গঠন
1. কেবল কন্ডাক্টর: এটি অনুকূল নমনীয় সম্পত্তি সহ, আটকা পড়া তামার তারগুলি দিয়ে তৈরি
2. নিরোধক স্তর: এটি উচ্চ-তাপমাত্রা প্রতিরোধী অজৈব অন্তরক উপকরণ গ্রহণ করে
3. কপার শীট: তামা উপকরণ, অনুকূল মেশিনের মাধ্যমে, অনুকূল নমনীয় সম্পত্তি সহ।পিই তারের হিসাবে ব্যবহৃত।
৪. বহির্মুখী শিয়া: এটি অনুকূল জারা সুরক্ষা সহ কম ধোঁয়াযুক্ত অ-বিষাক্ততার প্লাস্টিকের উপকরণ দিয়ে তৈরি।
নামমাত্র ক্রস অধ্যায় |
বাইরের ব্যাস প্রায়. |
প্রায় তারের ওজন। | ভোল্টেজ ড্রপ | মিনি নমন ব্যাসার্ধ |
|
একক পর্ব | তিন ধাপে | ||||
মিমি 2 | মিমি | কেজি / কিমি | ভি / একিমি | ভি / একিমি | মিমি |
3 এক্স 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 এক্স 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 এক্স 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 এক্স 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 এক্স 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 এক্স 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 এক্স 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3 এক্স 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3 এক্স 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3 এক্স 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 এক্স 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3 এক্স 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3 এক্স 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
জাতীয় মান অনুসারে, অগ্নি-প্রতিরোধী তার এবং তারের: ফায়ার টেস্টের পদ্ধতি বৈশিষ্ট্যযুক্ত পরীক্ষা, GB12666 অনুসারে।6 ক্লাস এ, আগুনে শিখার তাপমাত্রা 950 burn ফেজ এবং ফেজ এবং ফেজ এবং বাইরের শেথের মধ্যে 750V এর ভোল্টেজ প্রয়োগ করুন এটি ব্রেকডাউন ছাড়াই 90 মিনিটের জন্য সহ্য করতে সক্ষম হওয়া উচিত।
ক্লাস বি, শিখার তাপমাত্রা 750-800 ডিগ্রি সেলসিয়াস সহ আগুনে পোড়া, ফেজ এবং ফেজ এবং ফেজ এবং ম্যাপের মধ্যে 750V এর ভোল্টেজ প্রয়োগ করুন এটি ব্রেকডাউন ছাড়াই 90 মিনিটের জন্য সহ্য করতে সক্ষম হওয়া উচিত।
BS6378 অনুসারে নমনীয় ফায়ারপ্রুফ কেবলটি নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করে:
ক্লাস এ 650 ℃ 3 ঘ
ক্লাস বি 750 ℃ 3 ঘন্টা
ক্লাস সি 950 ℃ 3 ঘন্টা
ক্লাস এস 950 ℃ 20 মিনিট
রেটেড ভোল্টেজ: 0.6 / 1 কেভি
রেটেড ওয়ার্কিং ভোল্টেজ: হালকা লোড 500 ভি, ভারী লোড 750 ভি;
রেটেড বর্তমান: একক কোর 25-1800 এ;মাল্টি-কোর 16-500A
নিরোধক প্রতিরোধের: অন্তরণ প্রতিরোধের - প্রতি কিলোমিটার 1000MΩ।তারের দৈর্ঘ্য 100 মিটারের চেয়ে কম, তবে অন্তরণ প্রতিরোধের ≥ 10000 MΩ Ω
পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে: 500V এবং 750V এর ক্যাবলগুলির ফেজ এবং কপারের শিথের মধ্যে 2000V এবং 2500 ভি এর ভোল্টেজ প্রয়োগ করুন, তারা 15 মিনিটের জন্য ভেঙে না দিয়ে প্রতিরোধ করতে সক্ষম হতে হবে।
