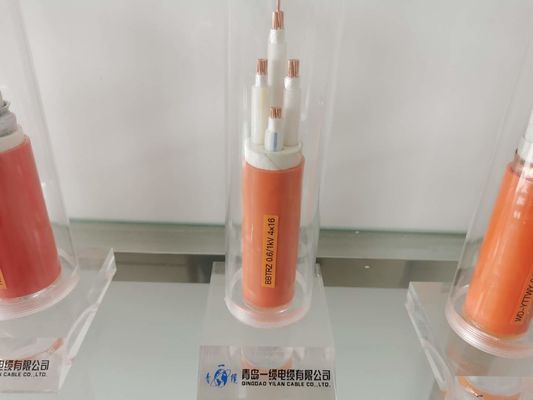

কপার কোর অ্যালুমিনিয়াম শীটযুক্ত নমনীয় খনিজ অন্তরক কেবল
1. কন্ডাক্টর: এটি ভাল বাঁকানো পারফরম্যান্স সহ আটকা পড়া তামার তার দিয়ে তৈরি।
2. নিরোধক: উচ্চ তাপমাত্রা প্রতিরোধী, অ দাহ্য অজৈব অন্তরক উপকরণ ব্যবহার করুন।
3. ধাতব শেল: অ্যালুমিনিয়াম খাদ তৈরি।
৪. বহির্মুখী athাল: পরিবেশগতভাবে বন্ধুত্বপূর্ণ, বার্ধক্যজনিত প্রতিরোধী, আবহাওয়া-প্রতিরোধী, কম ধোঁয়া এবং হ্যালোজেনমুক্ত শিট উপকরণগুলি ব্যবহার করুন।
৫. ইনডোর এবং আউটডোর পাড়ার জন্য উপযুক্ত, বাহ্যিক যান্ত্রিক বাহিনীকে সহ্য করতে সক্ষম।
নির্বাচনের পদ্ধতি
1. নিম্নলিখিত ক্ষেত্রে, প্লাস্টিকের sheaths সহ নমনীয় খনিজ উত্তাপের তারগুলি ব্যবহার করা উচিত:
কেবলটি এমন পরিবেশে স্থাপন করা হয় যা তামা শিটকে সঙ্কুচিত করে।
কেবলগুলি সরাসরি সমাহিত করা হয় বা পাইপের মাধ্যমে পাথর দেওয়া হয়।
কেবলালগুলি অ-প্রযুক্তিগত জায়গাগুলিতে স্থাপন করা হয় এবং নান্দনিক প্রয়োজনীয়তা রয়েছে।যেখানে অগ্নি সুরক্ষার প্রয়োজনীয়তা রয়েছে, সেখানে হ্যালোজেন-মুক্ত এবং কম ধোঁয়াযুক্ত প্লাস্টিকের ঘের ব্যবহার করা উচিত।
নামমাত্র
ক্রস
অধ্যায় |
বাইরের
ব্যাস
প্রায়. |
প্রায় তারের ওজন। |
ভোল্টেজ ড্রপ |
মিনি
নমন
ব্যাসার্ধ |
| একক পর্ব |
তিন ধাপে |
| মিমি 2 |
মিমি |
কেজি / কিমি |
ভি / একিমি |
ভি / একিমি |
মিমি |
| 3 এক্স 1.5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 এক্স 2.5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 এক্স 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 এক্স 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
| 3 এক্স 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 এক্স 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
| 3 এক্স 25 |
22.3 |
1,192.9 |
1.87 |
1.62 |
334.5 |
| 3 এক্স 35 |
25.2 |
1,518.8 |
1.35 |
1.17 |
378.0 |
| 3 এক্স 50 |
28.6 |
1,950.5 |
1.01 |
0.87 |
429.0 |
| 3 এক্স 70 |
32.7 |
2,629.9 |
0.71 |
0.61 |
490.5 |
| 3 এক্স 95 |
37.1 |
3,588.8 |
0.52 |
0.454 |
556.5 |
| 3 এক্স 120 |
40.9 |
4,379.3 |
0.43 |
0.371 |
613.5 |
2. নির্দিষ্টকরণ নির্বাচন
কেবল স্থাপনের পরিবেশ অনুযায়ী তারের সর্বাধিক অপারেটিং তাপমাত্রা নির্ধারণ করুন, যুক্ত তারের বর্তমান নির্বাচন করুন এবং তারের বিশদটি নির্ধারণ করুন।
2.1: তারের তাপমাত্রা অনুযায়ী দুটি ধরণের নমনীয় খনিজ অন্তরণক কেবল আছে
বহন ক্ষমতা: 70 ° সে
105 ডিগ্রি সেলসিয়াস তাপমাত্রা
২.২: নির্বাচিত কেবলটির বর্তমান বহন করার ক্ষমতাটি নিম্নোক্ত শর্তাধীন 70 ডিগ্রি সেলসিয়াসের স্বাভাবিক অপারেটিং তাপমাত্রার সাথে সামঞ্জস্য করা উচিত:
দেয়াল, বন্ধনী, ছাদ এবং সেতু বরাবর লাইন পরিষ্কার করুন।
এটি একই ব্রিজ, শ্যাফট, কেবল ট্রেঞ্চ এবং তারের টানেলের অন্যান্য ধরণের তারের সাথে একসাথে চালিত হয়।
অন্যান্য জায়গাগুলিতে যেখানে কেবলের শীতের তাপমাত্রা খুব বেশি থাকে সেগুলি ব্যক্তিগত আঘাত বা সরঞ্জামের ক্ষতির কারণ হতে পারে।
২.৩: সেতুতে তারগুলি রাখুন, তারের পরিখা এবং সেই জায়গা যেখানে মানহীন মেশিনটি পাইপ পরেন।বর্তমান বহন ক্ষমতা সাধারণ অপারেটিং তাপমাত্রা 105 0 সেন্টিগ্রেড অনুযায়ী নির্বাচন করা যেতে পারে
।২.৪: নমনীয় খনিজ অন্তরক কেবলগুলির স্পেসিফিকেশনগুলি লাইনের আসল দৈর্ঘ্য এবং তারের সরবরাহের দৈর্ঘ্য অনুসারে যুক্তিসঙ্গতভাবে নির্ধারণ করা উচিত।
3. ডিজাইন পয়েন্ট
3.1 তামা শীট একটি স্থল তারের হিসাবে ব্যবহার করা যেতে পারে, তাই পিই তারের সাধারণত প্রয়োজন হয় না।
৩.২ বৃহত ক্রস-সেকশনগুলির সাথে নমনীয় খনিজ অন্তরক কেবলগুলির সাথে বাস নালীগুলি প্রতিস্থাপন ইঞ্জিনিয়ারিং বিনিয়োগ হ্রাস করতে এবং লাইনের সুরক্ষা উন্নত করতে পারে।
