| MOQ: | বিনিমেয় |
| মূল্য: | negotiable |
| standard packaging: | আয়রন-কাঠের ড্রাম বা পুরো কাঠের ড্রাম |
| Delivery period: | 8-15 দিন |
| payment method: | এল / সি, টি / টি |
| Supply Capacity: | প্রতি মাসে 100km |

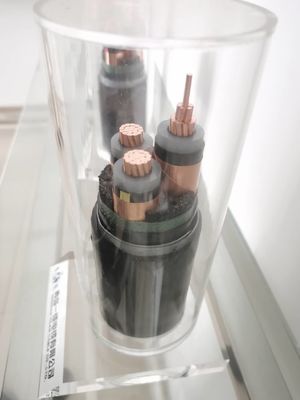

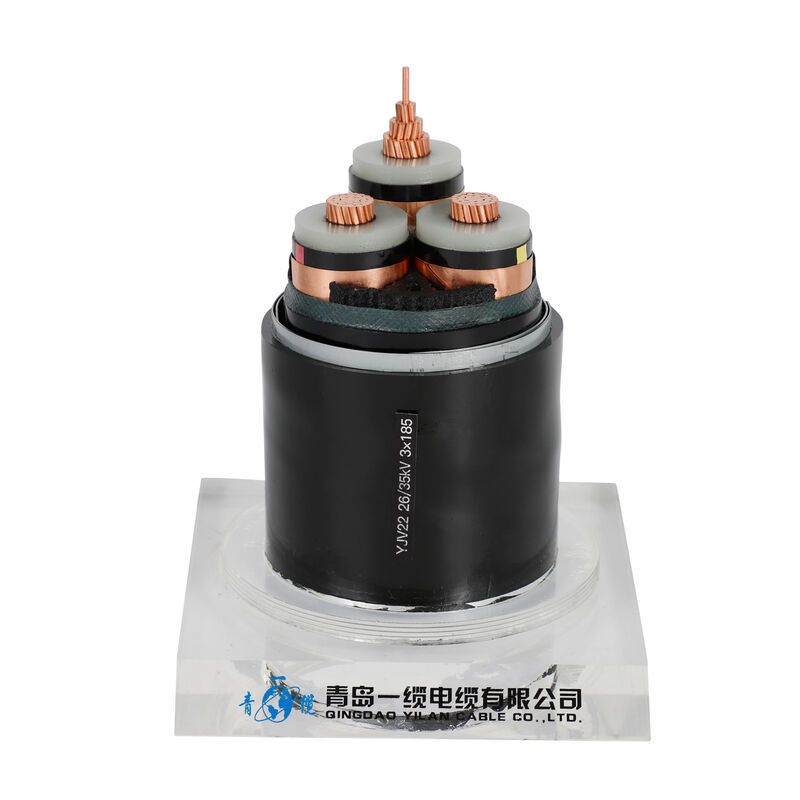

এক্সএলপিই-বিচ্ছিন্ন পিভিসি গহ্বরযুক্ত তার
এক্সএলপিই বিচ্ছিন্ন পাওয়ার ক্যাবলের সংক্ষিপ্ত ভূমিকা
১৯৬০ এর দশক থেকে, চীন তেল-কাগজ বিচ্ছিন্ন শক্তি তারের প্রতিস্থাপন করেছে তার চমৎকার বৈদ্যুতিক কর্মক্ষমতা, ভাল ওভারলোড, উচ্চ ভোল্টেজ, বড় ট্রান্সমিশন ক্ষমতা, হালকা ওজন, কোন ড্রপ সীমা,এবং উল্লম্ব স্থাপনার বৈশিষ্ট্য, এবং এক্সএলপিই তারের ক্ষেত্রে উল্লেখযোগ্য অগ্রগতি অর্জন করেছে।এক্সএলপিই কেবলমাত্র 35 কেভি এবং তার নিচে নিম্ন এবং মাঝারি ভোল্টেজ পরিসরে ব্যাপকভাবে ব্যবহার করা যায় না, তবে এটি 66, 110 এবং 220 কেভি উচ্চ ভোল্টেজ ট্রান্সমিশন লাইনেও ব্যাপকভাবে ব্যবহার করা যেতে পারে। উপরন্তু, কিছু উন্নত শিল্পোন্নত দেশে 500 কেভি অতি উচ্চ ভোল্টেজ এক্সএলপিই ক্যাবল খোলা হয়েছে।
শারীরিক ও বৈদ্যুতিক বৈশিষ্ট্য
| ন.কোরস এক্স | বিচ্ছিন্নতা | গহ্বর | বাইরের Ø | ওজন | বায়ুতে বর্তমানের নামমাত্র 30°C | বর্তমান নামমাত্র 20°C কবর | |
| ক্রস-সেকেন্ড। | ঘনত্ব | ঘনত্ব | প্রায়। | প্রায়। | |||
| নামমাত্র | |||||||
| পর্যায় | নিরপেক্ষ | মূল্য | |||||
| মিমি2 | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | এ | এ |
| ৩ গুণ ৪+১ গুণ ২।5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| ৩x৬+১x৪ | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| ৩×১০+১×৬ | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| ৩x১৬+১x১০ | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| ৩x২৫+১x১৬ | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| ৩×৩৫+১×১৬ | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ক্যাবলের নামমাত্র ভোল্টেজের নির্বাচনঃ
ক্যাবলের নামমাত্র ভোল্টেজ ব্যবহার করা ক্যাবলের সিস্টেম ভোল্টেজ এবং ব্যবহারের অবস্থার জন্য উপযুক্ত হওয়া উচিত, যা U0 / U (Um) তে প্রকাশিত হয়, যা সমস্ত কার্যকর মান এবং ইউনিটটি KV।
U0-ক্যাবল ডিজাইন কন্ডাক্টর এবং সুরক্ষা স্তর বা ধাতু sheath মধ্যে নামমাত্র ভোল্টেজ।
U ---ক্যাবল ডিজাইনে ব্যবহৃত কন্ডাক্টরগুলির মধ্যে নামমাত্র শিল্প ফ্রিকোয়েন্সি ভোল্টেজ।
উম- সরঞ্জামের সর্বাধিক ভোল্টেজ (সর্বাধিক ব্যবহৃত ভোল্টেজ বা সরঞ্জাম সিস্টেমের সর্বাধিক মান) ।
এক্সএলপিই ক্যাবল এবং পিভিসি ক্যাবলের মধ্যে পার্থক্য
প্রধান পার্থক্য:
1. কন্ডাক্টরের সর্বাধিক অপারেটিং তাপমাত্রাঃ এক্সএলপিই তারের পিভিসি তারের চেয়ে উচ্চতর নামমাত্র বর্তমান এবং দীর্ঘতর পরিষেবা জীবন রয়েছে। পিভিসি বিচ্ছিন্ন তারের 70 ডিগ্রি সেলসিয়াস,XLPE ৯০ ডিগ্রি সেলসিয়াস.
2সর্বাধিক শর্ট সার্কিট (৫ সেকেন্ডের কম সময়) তাপমাত্রাঃ শর্ট সার্কিটের শর্তে, পিভিসি বিচ্ছিন্ন ক্যাবলের তাপমাত্রা ১৬০ ডিগ্রি সেলসিয়াস,এবং ক্রস-লিঙ্কড পলি ইথিলিন 250 ডিগ্রি সেলসিয়াস.
3পিভিসির তুলনায় এর আর্দ্রতা প্রতিরোধ ক্ষমতা ১০০ গুণ বেশি।
4. সেবা জীবনঃ সাধারণভাবে, এক্সএলপিই বিচ্ছিন্ন ক্যাবলগুলি পিভিসি বিচ্ছিন্ন ক্যাবলের চেয়ে দীর্ঘ।
5দামঃ সাধারণভাবে, এক্সএলপিই বিচ্ছিন্ন তারের দাম পিভিসি বিচ্ছিন্ন তারের তুলনায় বেশি।
6অ্যাপ্লিকেশন পরিবেশে জলরোধী কর্মক্ষমতাঃ পিভিসি বিচ্ছিন্ন তারগুলি এক্সএলপিই বিচ্ছিন্ন তারের চেয়ে ভাল।
7. পরিবেশ সুরক্ষাঃ যেহেতু এক্সএলপিইতে ক্লোরিন থাকে না এবং পোড়ানোর পরে বিষাক্ত গ্যাস মুক্তি পাবে, তাই এক্সএলপিই বিচ্ছিন্ন তারগুলি পিভিসি বিচ্ছিন্ন তারের চেয়ে পরিবেশ বান্ধব।
দুটি মধ্যে প্রধান পার্থক্য হল যে এক্সএলপিই উচ্চ চাপ এবং নিম্ন চাপ অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে। এর কাঠামোর ভাল পরিধান প্রতিরোধের, চাপ প্রতিরোধের এবং অন্যান্য পরিধান প্রতিরোধের রয়েছে।পিভিসি আইসোলেশন এত চাপ সহ্য করতে পারে না, যার মানে এটি শুধুমাত্র নিম্ন-টেনশন অ্যাপ্লিকেশনের জন্য উপযুক্ত।
|
|
