1 ~ 35KV আন্ডারগ্রাউন্ড সাঁজোয়া শক্তি তারের মাঝারি ভোল্টেজ
এক্সএলপিই অন্তরক কেবল:
1-35 কেভি পাওয়ার কেবলটি এক ধরণের এক্সএলপিই অন্তরক কেবল, মাঝারি ভোল্টেজ থেকে উচ্চ ভোল্টেজের জন্য উপযুক্ত;এটি জারা রোধ করতে এক্সএলপিই ইনসুলেশন এবং মেটাল শিল্ডিং স্তর, পিভিসি শ्यान বা পিই শিট কভার সহ কমপ্যাক্ট স্ট্র্যান্ডড অ্যালুমিনিয়াম তার বা স্ট্র্যান্ডড কপার ওয়্যার নিয়ে থাকে bare
শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
No.cores x | অন্তরণ | খাপ | বহিরাগত | ওজন | বায়ুতে বর্তমান রেটিং 30 ℃ | বর্তমান রেটিং 20 buried সমাহিত | |
ক্রস সেকেন্ড | বেধ | বেধ | প্রায়. | প্রায়. | |||
নামমাত্র | |||||||
পর্যায় | নিরপেক্ষ | মান | |||||
মিমি | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | ক | ক |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |

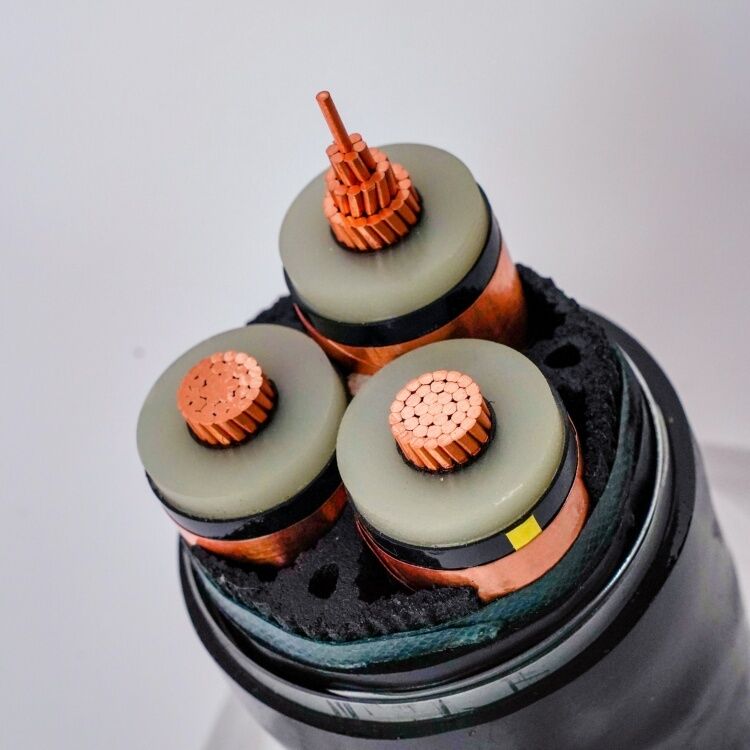

1KV 33KV এক্সএলপিই শক্তি কেবল কাঠামো
কন্ডাক্টর: আইইসি 60228 লেভেল 2 অনুসারে সাধারণ অ্যানিয়েলেড স্ট্র্যান্ডড কমপ্যাক্ট রাউন্ড কপার বা অ্যালুমিনিয়াম রাউন্ড কন্ডাক্টর
কন্ডাক্টর রক্ষা: extruded সেমিকন্ডাক্টিং যৌগ
নিরোধক: এক্সএলপিই (ক্রস লিঙ্কযুক্ত পলিথিন) রেট করা তাপমাত্রা 90 ° সে
অন্তরণ রক্ষা: এক্সট্রুড সেমিকন্ডাক্টিং যৌগ
তারের জাল: তামার টেপ বা তামা তারের ঘনক স্তরগুলি
মূল তারের লোগোটির রঙ: লাল, হলুদ এবং নীল টেপটি ইনসুলেটিং শিল্ডিং স্তর এবং ধাতব শিল্ডিং স্তর (উপরের লোগোগুলি প্রয়োজনীয় হিসাবে পরিবর্তন করা যেতে পারে) এর মধ্যে আটকানো উচিত;
সমাবেশ: তিনটি ঝালিত কোর তারগুলি একসাথে স্ট্যাক করুন, প্রয়োজনে ইনসুলেটিং উপকরণগুলির সাথে সামঞ্জস্যহীন নন-হাইগ্রোস্কোপিক উপকরণগুলি পূরণ করুন এবং পিভিসি শীথের একটি স্তর দিয়ে কভার করুন
অভ্যন্তরীণ শীট: পিভিসি এসটি 2 বা পিই এক্সট্রুশন স্তর, কম ধোঁয়া এবং হ্যালোজেন মুক্ত
আর্মুরিং: গ্যালভানাইজড স্টিল টেপ বা গ্যালভেনাইজড ইস্পাত তারের ডাবল তারের সাথে থ্রি-কোর পাওয়ার কেবল, অ্যালুমিনিয়াম ফয়েল বা অ্যালুমিনিয়াম তারের সাথে একক পাওয়ার কেবলের ডাবল তারগুলি
বাইরের খাপ: পিভিসি টাইপ এসটি 2, আইইসি 60502 বা পিই, এলএসজেডের সাথে সঙ্গতিপূর্ণ
এক্সএলপিই (ক্রস লিঙ্কযুক্ত পলিথিন) পাওয়ার কেবলটিতে বৈদ্যুতিক এবং শারীরিক বৈশিষ্ট্য রয়েছে এবং এটি সংক্রমণ এবং বিতরণ লাইনের জন্য সর্বোত্তম তারের।এই কেবলগুলির সুবিধাগুলি হ'ল সহজ কাঠামো এবং হালকা ওজন;দুর্দান্ত বৈদ্যুতিক, তাপীয়, যান্ত্রিক এবং রাসায়নিক প্রতিরোধের পাশাপাশি, তাদের প্রয়োগের সুবিধাও রয়েছে।স্তরের পার্থক্য দ্বারা সীমাবদ্ধ না করেও এটি রুট বরাবর স্থাপন করা যেতে পারে।
35 কেভি এবং এর নীচে পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এটি সম্পূর্ণরূপে তেল-সংশ্লেষিত কাগজ-নিরোধক শক্তি কেবলগুলিকে প্রতিস্থাপন করতে পারে এবং পলিভিনাইল ক্লোরাইড-অন্তরক শক্তি কেবলগুলি আংশিকভাবে প্রতিস্থাপন করতে পারে।এটি বিদ্যুৎ, নির্মাণ, খনন, ধাতুবিদ্যা, পেট্রোকেমিক্যাল এবং যোগাযোগের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
