| MOQ: | 200m |
| মূল্য: | USD 0.5-50/meter |
| standard packaging: | ফুমিগেশন কাঠের ড্রাম |
| Delivery period: | তফসিল অনুযায়ী |
| Supply Capacity: | মাসে 500 কেমি |

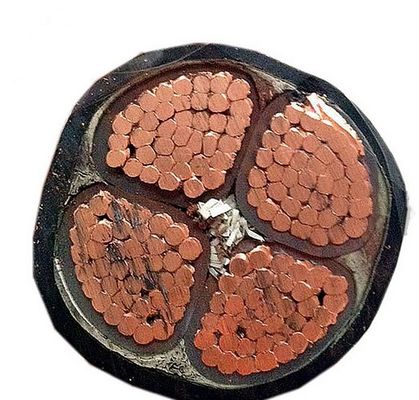

লো স্মোক জিরো হ্যালোজেন শেথ ফায়ার রেজিস্ট্যান্ট পাওয়ার সফট কেবল
অগ্নি প্রুফ তার এবং তারের সিরিয়াল পণ্য
1. পণ্য মান
এন্টারপ্রাইজ স্ট্যান্ডার্ড, এই স্ট্যান্ডার্ডটি জিবি / টি 19666-2005 এর সমান।
২. এই পণ্যটি রেটযুক্ত এসি ভোল্টেজ 1-10 কেভি প্লাস্টিকের অন্তরক পাওয়ার কেবল, 450/750 ভি প্লাস্টিকের অন্তরক নিয়ন্ত্রণ কেবল, 450/750 ভি এবং বৈদ্যুতিক সরঞ্জামগুলির তারের এবং তারের নীচে, বিশেষত উচ্চ তাপমাত্রা, জ্বলনযোগ্য ব্যবহার করে সমস্ত জায়গায় ব্যবহারের জন্য উপযুক্ত এবং আগুন।শক্তি, নিয়ন্ত্রণ, বিপদাশঙ্কা এবং ফায়ার - নিয়ন্ত্রণ ব্যবস্থা এবং অন্যান্য সার্কিটগুলি প্রেরণ ও বিতরণ করার প্রমাণ।
3. ব্যবহারের জন্য সম্পত্তি
ক।বিভিন্ন পণ্যের ধরণ অনুসারে, রেটেড ভোল্টেজকে নিম্নলিখিতগুলিতে ভাগ করা যায়:
।0.6 / 1 - 8.7 / 10 কেভি β।450/750 কেভি γ।300/500 ভি δ।300/300 ভি
খ।দীর্ঘ সময়ের জন্য কেবলমাত্র অনুমোদিত কাজের তাপমাত্রাকে বিভিন্ন ধরণের পণ্য অনুসারে নিম্নলিখিত ভাগে ভাগ করা হয়েছে:
70ºC, 90ºC, 10
গ।শর্ট সার্কিট (5 এস) এর জন্য, কন্ডাক্টরের অনুমোদিত সর্বাধিক work
d।কেবল স্থাপনের জন্য পরিবেশগত তাপমাত্রা 0 º সে এর চেয়ে কম হওয়া উচিত নয়।
চ।অনুমোদিত মিনিটকেবলের বেন্ড ব্যাসার্ধটি নিম্নলিখিত ধরণের পণ্যগুলির বিভিন্ন ধরণের অনুসারে হওয়া উচিত: 6 বার, 10 বার, 12 বার এবং তারের সামগ্রিক ব্যাসের 15 বার।
ছ।কেবল জ্বলনের প্রকৃতি
।শিখা তাপমাত্রা 750-800ºC দহন শর্তের অধীনে, কেবল সাধারণত 90 মিনিটেরও কম অপারেটিং করতে পারে।
।পরিমাপযুক্ত তারের বর্তমান।"Α" পরিবেশের অধীনে বহন করার ক্ষমতা সংশ্লিষ্ট প্রকারের এবং সাধারণ তারের নির্দিষ্টকরণের বিশিষ্ট অবস্থার অধীনে বর্তমান বহন ক্ষমতা ধারণার চেয়ে কম নয়।
এইচ।অন্যান্য বৈদ্যুতিক প্রকৃতি এবং শারীরিক।তারের যান্ত্রিক প্রকৃতি সমস্ত সাধারণ তারের সাথে তুলনামূলক বেশি।
| 1 নং টেবিল | |||||||||
| প্রকার | নাম | ||||||||
| এনএইচ-ভিভি | অগ্নি প্রতিরোধী পিভিসি অন্তরক, পিভিসি শ्यान, তামা শক্তি কেবল | ||||||||
| এনএইচ-ভিভি 22 | অগ্নি প্রতিরোধক পিভিসি অন্তরক, পিভিসি শ्यान, ইস্পাত বেল্ট সাঁজোয়া তামা শক্তি তারের | ||||||||
| এনএইচ-ওয়াইজেভি | অগ্নি প্রতিরোধী এক্সএলপিই অন্তরক, পিভিসি শ्यान, তামা শক্তি কেবল cable | ||||||||
| এনএইচ-ওয়াইজেভি 22 | অগ্নি প্রতিরোধী এক্সএলপিই অন্তরক, পিভিসি শ्यान, ইস্পাত বেল্ট সাঁজোয়া তামা শক্তি তারের | ||||||||
| এনএইচ-এফএফ | ফ্লুরোপ্লাস্টিক বিচ্ছিন্ন, ফ্লুরোপ্লাস্টিক শিয়া তামা শক্তি কেবল | ||||||||
| WDZN-YY | এলএসজেড পলিওলফিন উত্তাপিত, পলিওলফিন শীট তামা শক্তি তারের | ||||||||
| WDZN-YY23 | এলএসজেড পলিওলফিন উত্তাপিত, পলিওলফিন শীট স্টিল বেল্ট সাঁজোয়া তামা শক্তি তারের | ||||||||
| এনএইচ-ওয়াইজিজি | সিলিকন রাবার অন্তরক, সিলিকন রাবার শিয়া তামা শক্তি তারের | ||||||||
| প্রকার | কোর | রেটেড ভোল্টেজ 0.6 / 1 কেভি | |||||||
| বিভাগ (মিমি 2) | |||||||||
| NH-VV; NH-VV22; NH-FF; NH-YGG; NH-YJV; NH-YJV22; NH-WDZN-YY23 | 1 ~ 5 | 1.5 ~ 300; 4 ~ 300 | |||||||
| সারণী 3 | |||||||||
| কেবল কোর ব্যাস Φ | ফ্লুরোপ্লাস্টিক শীট বেধ | ||||||||
| 3-5 | 0.55 | ||||||||
| 5.01-10 | 0.7 | ||||||||
| 10.01-15 | 0.8 | ||||||||
| 15.01-20 | 0.85 | ||||||||
| 20.01-25 | 0.95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| সম্পত্তি: | |||||||||
| 1, কেবল স্থাপনের জন্য পরিবেষ্টিত তাপমাত্রা: 0 ডিগ্রি সেন্টিগ্রেডের উপরে | |||||||||
| 2, পিভিসি অন্তরক কন্ডাক্টরের দীর্ঘমেয়াদী সর্বাধিক কার্যকারী তাপমাত্রা 70 ° সে এর চেয়ে বেশি নয়;এনএইচ-ওয়াইজেভি কন্ডাক্টর 90 ডিগ্রি সেন্টিগ্রেডের বেশি নয়; ডাব্লুডিজেডএন-ওয়াই কন্ডাক্টর 90 ডিগ্রি সেন্টিগ্রেডের বেশি নয়; এনএইচ-ওয়াইজিজি কন্ডাক্টর 180 ডিগ্রি সেন্টিগ্রেডের বেশি নয়; এনএইচ-এফএফ কন্ডাক্টর 200 ডিগ্রি সেন্টিগ্রেডের বেশি নয়। | |||||||||
|
|
