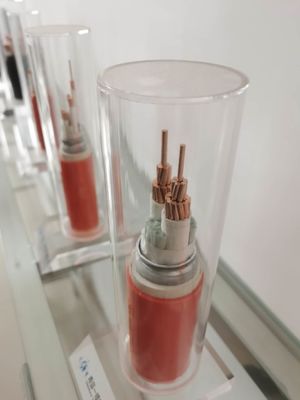

শিল্প ভবনে 450/750V ফায়ারপ্রুফ মিনারেল ইনসুলেটেড ক্যাবল
মিনারেল ইনসুলেটেড কেবলটি শিল্প ভবন, সিভিল বিল্ডিং ট্রান্সমিশন এবং আগুনের জন্য বিতরণ লাইনে ব্যবহারের জন্য উপযুক্ত।
জরুরী সিস্টেম।

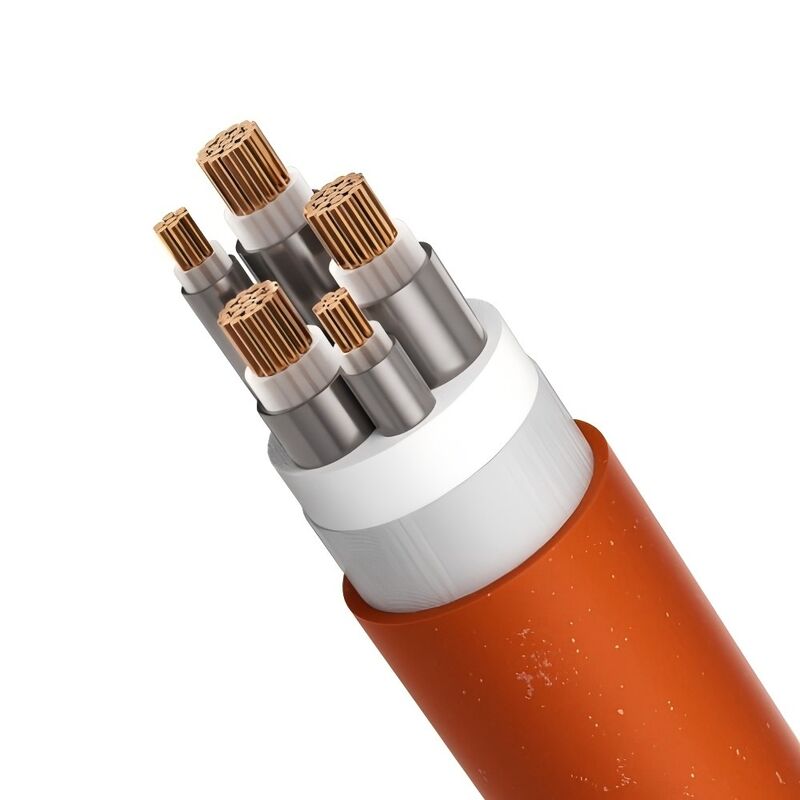

নমনীয় অগ্নিরোধী তারের গঠন
1. তারের কন্ডাক্টর: এটি আটকে থাকা তামার তার দিয়ে তৈরি, অনুকূল নমনীয় সম্পত্তি সহ
2. নিরোধক স্তর: এটি উচ্চ-তাপমাত্রা প্রতিরোধী অজৈব অন্তরক উপকরণ গ্রহণ করে
3. তামার খাপ: তামার উপকরণ, বিশেষ যন্ত্রের মাধ্যমে, অনুকূল নমনীয় সম্পত্তি সহ।PE তারের হিসাবে ব্যবহৃত।
4. বাইরের খাপ: এটি কম ধোঁয়া অ-বিষাক্ত প্লাস্টিকের উপকরণ দিয়ে তৈরি, অনুকূল জারা সুরক্ষা সহ।
খনিজ উত্তাপ তারের পরামিতি
| নামমাত্র ক্রস অধ্যায় |
বাইরের ব্যাস প্রায়. |
তারের ওজন প্রায়। | ভোল্টেজ ড্রপ | মিনি নমন ব্যাসার্ধ |
|
| একক ফেজ | তিন ধাপে | ||||
| mm2 | মিমি | কেজি/কিমি | V/A.km | V/A.km | মিমি |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | ৭.৯ | ৬.৮১ | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | ৪.০৫ | 259.5 |
| 3 x 16 | 19.5 | ৮৪৬.৮ | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | ৩৩৪.৫ |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
নমনীয় অগ্নিরোধী তারের মডেল
YTTW
Y: সিরিজের প্রতীক
টি: কুপার কন্ডাক্টর
T: তামার খাপ
W: অজৈব নিরোধক
জাতীয় মান অনুযায়ী, অগ্নি-প্রতিরোধী তার এবং তারের: অগ্নি পরীক্ষা পদ্ধতি চরিত্রগত পরীক্ষা, GB12666 অনুযায়ী।6 ক্লাস A, শিখা তাপমাত্রা 950℃ সহ আগুনে পোড়া ফেজ এবং ফেজ এবং ফেজ এবং বাইরের খাপের মধ্যে 750V এর ভোল্টেজ প্রয়োগ করুন এটি ভাঙ্গন ছাড়াই 90 মিনিটের জন্য সহ্য করতে সক্ষম হওয়া উচিত।
ক্লাস B, শিখা তাপমাত্রা 750-800 ° C সহ আগুনে বান, ফেজ এবং ফেজ এবং ফেজ এবং খাপের মধ্যে 750V এর ভোল্টেজ প্রয়োগ করুন এটি ভাঙ্গন ছাড়াই 90 মিনিটের জন্য সহ্য করতে সক্ষম হওয়া উচিত।
2. BS6378 অনুযায়ী, নমনীয় ফায়ারপ্রুফ কেবল নিম্নলিখিত প্রয়োজনীয়তাগুলিকে সন্তুষ্ট করে:
ক্লাস A 650 ℃ 3h
ক্লাস B 750 ℃ 3h
ক্লাস C 950 ℃ 3h
ক্লাস S 950 ℃ 20min
1. চমৎকার অগ্নিরোধী সম্পত্তি, অগ্নিরোধী রেটিং শুধুমাত্র জাতীয় মান GB1266.6: বিভাগ A 950 ℃ 90 মিনিটকে সন্তুষ্ট করে না, কুঁড়েঘরটি ইউকে স্ট্যান্ডার্ড BS 187-1994 এর সাথেও মিলিত হয়: ক্লাস A 650℃ 3h: ক্লাস B 750℃ 3h ;ক্লাস সি 950 ℃ 3h এদিকে, এটি জল স্প্রে করা বা যান্ত্রিক ধর্মঘট সহ্য করতে সক্ষম;
2. দীর্ঘ একটানা দৈর্ঘ্য: দৈর্ঘ্য একক-কোর বা মাল্টি-কোর তার সত্ত্বেও বিদ্যুত সরবরাহের দৈর্ঘ্যের চাহিদা পূরণ করতে পারে এবং প্রতিটি তারের অবিচ্ছিন্ন দৈর্ঘ্য 1000 মিটার পর্যন্ত হতে পারে।
3. বড় ক্রস বিভাগীয় এলাকা, একক-কোর তারের বিভাগীয় এলাকা 630mm2 এবং মাল্টি-কোর তারের 70 mm2 ছুঁয়েছে।
4. নমনীয়তার বৈশিষ্ট্য, 6-10D বাঁকানো ব্যাসার্ধের সাথে তারের reeI-তে ক্ষত হতে পারে, (D হল তারের বাইরের ব্যাস):
5. ধোঁয়া-মুক্ত অ-বিষাক্ততা পোড়ানোর সময়, এটি ইনসুলেশনের জন্য অজৈব পদার্থ (অ-দাহ্য পদার্থ) গ্রহণ করে এর পোড়া কোনো ক্ষতিকারক গ্যাস বা গৌণ উত্পাদন করবে না
দূষণ এটি একটি পরিবেশগত সুরক্ষা পণ্য;
6. উচ্চ ওভারলোড ক্ষমতা, তারের বর্তমান বহন ক্ষমতা বেশী না শুধুমাত্র, কিন্তু বড় ওভারলোড ক্ষমতা আছে.তারের প্রয়োজনীয়তা অনুসারে, তারের সার্ফ টেম্পারেচার সাধারণত 70 ℃ হয় যদি এটি স্পর্শ করা না হয় বা জ্বলনযোগ্য বিল্ডিং উপকরণের সাথে যোগাযোগ না করে তবে তারের খাপের তাপমাত্রা 105 ℃ পর্যন্ত বাড়ানো যেতে পারে।ওভারলোড জুড়ে আসার সময়, অগ্নিরোধী তারের দীর্ঘমেয়াদী কাজের তাপমাত্রা 250 ℃ পৌঁছতে পারে;
7. ক্ষয় প্রমাণের সম্পত্তি, জৈব উত্তাপযুক্ত ফায়ারপ্রুফের জন্য প্লাস্টিকের টিউব বা টিউব বা লোহার টিউব প্রয়োজন হয়, প্লাস্টিকের টিউব খারাপ হতে পারে এবং লোহার টিউব মরিচা বা ক্ষয় করার জন্য উপযুক্ত, কিন্তু অগ্নিরোধী তারের তামার আবরণ রয়েছে এবং টিউব প্রয়োজন- কম, তদ্ব্যতীত, তামার খাপের অনুকূল জারা প্রতিরোধ ক্ষমতা রয়েছে।
8. ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ মুক্ত যখন তথ্য তার এবং নিয়ন্ত্রণ তারের সাথে একই উল্লম্ব শ্যাফ্টে ওয়্যারিং করা হয় কারণ তামার খাপের ঢালের কারণে অগ্নিরোধী তার একক এবং নিয়ন্ত্রণ তার বা তারগুলিতে হস্তক্ষেপ করবে না;
9. শিখায় সাধারণত টিনগুইশিং যন্ত্রপাতি, এটি আগুনের ক্ষতি হ্রাস করে, শিখায় সাধারণত যন্ত্র নির্বাপণ করে, এটি আগুনের ক্ষতি হ্রাস করে।এছাড়াও, এটি কর্মীদের নিরাপত্তার জন্য নির্ভরযোগ্য, কারণ এর তামার খাপ এক ধরনের ভাল কন্ডাক্টর, এটি সেরা আর্থযুক্ত PE তার এবং পুরো তারকে জুড়ে দেয়, 100 বছর পর্যন্ত জীবনকাল;
10. দীর্ঘ পরিষেবা জীবন, উচ্চ-তাপমাত্রা প্রতিরোধ এবং অজৈব উত্তাপ উপাদানের অবক্ষয় প্রতিরোধের এর পরিষেবা জীবন জৈব উত্তাপের তারের তুলনায় অনেক গুণ বেশি, স্বাভাবিক কাজের অবস্থার অধীনে, এর পরিষেবা জীবন বিল্ডিংয়ের মতো দীর্ঘ হতে পারে;
11. ইনস্টলেশন ফিটিনো সহ নমনীয় ফায়ারপ্রুফ কেবলগুলির পরিবহন এবং প্যাকেজিং সাধারণ কেবলগুলির মতোই সাধারণ;
12. অনুকূল অর্থনৈতিক দক্ষতা, উন্নত উত্পাদন প্রক্রিয়া এবং সহজ ইনস্টলেশনের কারণে নমনীয় অগ্নিরোধী তারের সামগ্রিক ব্যয় একই পরিস্থিতিতে খনিজ উত্তাপযুক্ত তারের তুলনায় অনেক বেশি।
