| MOQ: | 100 মি |
| standard packaging: | কাঠের ড্রাম |
| Delivery period: | আমানত প্রাপ্তির 7 দিন পরে |
| payment method: | এল/সি, টি/টি |
3 X 1.5 Mm2 3 X 150 Mm2 মিনারেল ইনসুলেটেড পাওয়ার ক্যাবল Micc কেবল
মিনারেল ইনসুলেটেড পাওয়ার ক্যাবল বড় বিল্ডিং, রেল ট্রানজিট, হাসপাতাল, শপিং মল, বিনোদন স্থান, ডেটা সেন্টার এবং অন্যান্য গুরুত্বপূর্ণ স্থানে বিতরণ সার্কিটে ব্যবহৃত হয়

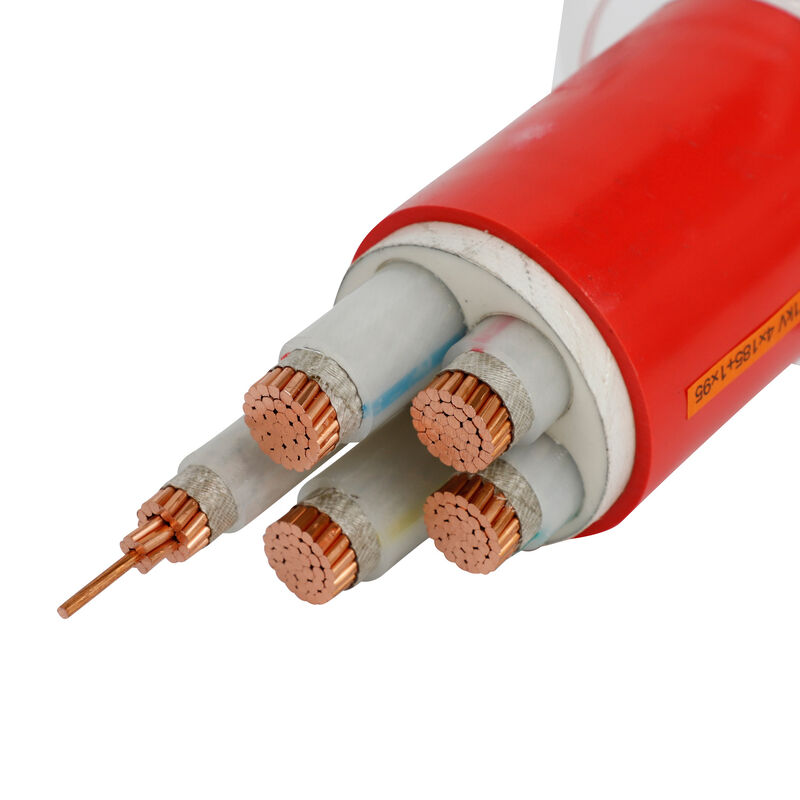

খনিজ উত্তাপ পাওয়ার তারের গঠন
1. তারের কন্ডাক্টর: এটি আটকে থাকা তামার তার দিয়ে তৈরি, অনুকূল নমনীয় সম্পত্তি সহ
2. নিরোধক স্তর: এটি উচ্চ-তাপমাত্রা প্রতিরোধী অজৈব অন্তরক উপকরণ গ্রহণ করে
3. তামার খাপ: তামার উপকরণ, বিশেষ যন্ত্রের মাধ্যমে, অনুকূল নমনীয় সম্পত্তি সহ।PE তারের হিসাবে ব্যবহৃত।
4. বাইরের খাপ: এটি কম ধোঁয়া অ-বিষাক্ত প্লাস্টিকের উপকরণ দিয়ে তৈরি, অনুকূল জারা সুরক্ষা সহ।
| নামমাত্র ক্রস অধ্যায় |
বাইরের ব্যাস প্রায়. |
তারের ওজন প্রায়। | ভোল্টেজ ড্রপ | মিনি নমন ব্যাসার্ধ |
|
| একক ফেজ | তিন ধাপে | ||||
| mm2 | মিমি | কেজি/কিমি | V/A.km | V/A.km | মিমি |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | ৭.৯ | ৬.৮১ | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | ৪.০৫ | 259.5 |
| 3 x 16 | 19.5 | ৮৪৬.৮ | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | ৩৩৪.৫ |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
জাতীয় মান অনুযায়ী, অগ্নি-প্রতিরোধী তার এবং তারের: অগ্নি পরীক্ষা পদ্ধতি চরিত্রগত পরীক্ষা, GB12666 অনুযায়ী।6 ক্লাস A, শিখা তাপমাত্রা 950℃ সহ আগুনে পোড়া ফেজ এবং ফেজ এবং ফেজ এবং বাইরের খাপের মধ্যে 750V এর ভোল্টেজ প্রয়োগ করুন এটি ভাঙ্গন ছাড়াই 90 মিনিটের জন্য সহ্য করতে সক্ষম হওয়া উচিত।
ক্লাস B, শিখা তাপমাত্রা 750-800 ° C সহ আগুনে বান, ফেজ এবং ফেজ এবং ফেজ এবং খাপের মধ্যে 750V এর ভোল্টেজ প্রয়োগ করুন এটি ভাঙ্গন ছাড়াই 90 মিনিটের জন্য সহ্য করতে সক্ষম হওয়া উচিত।
BS6378 অনুযায়ী, নমনীয় ফায়ারপ্রুফ কেবল নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করে:
ক্লাস A 650 ℃ 3h
ক্লাস B 750 ℃ 3h
ক্লাস C 950 ℃ 3h
ক্লাস S 950 ℃ 20min
রেটেড ভোল্টেজ: 0.6/1kV
রেট ওয়ার্কিং ভোল্টেজ: হালকা লোড 500V, ভারী লোড 750V;
রেট করা বর্তমান: একক কোর 25-1800 এ;মাল্টি-কোর 16-500A
অন্তরণ প্রতিরোধের: নিরোধক রোধ≥ 1000MΩ প্রতি কিমি।তারের দৈর্ঘ্য 100m এর কম, তারপর অন্তরণ প্রতিরোধের ≥ 10000 MΩ
|
|
