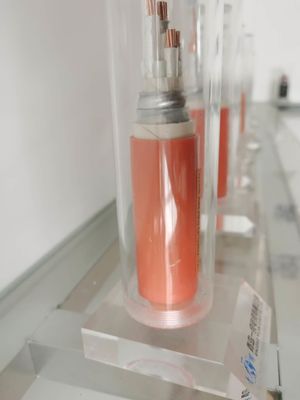

পিভিসি বেয়ার কপার মিনারেল ইনসুলেটেড ক্যাবল থার্মোকলের সাথে সংযুক্ত
ভূমিকা
উচ্চ অপারেটিং তাপমাত্রা
250 ডিগ্রি সেলসিয়াস পর্যন্ত ক্রমাগত অপারেটিং তাপমাত্রা, এবং তামার গলনাঙ্কে পৌঁছানোর জন্য অল্প সময় 1083 ডিগ্রি সেলসিয়াস।
সহজাত শিখারোধী বাধা
একটি অ-দাহনীয় জ্যাকেট ব্যবহার করে, অত্যন্ত কম্প্যাক্টেড ইনসুলেশন বাষ্প, গ্যাস বা শিখার বিস্তারকে প্রতিরোধ করবে।
উচ্চ যান্ত্রিক শক্তি
খুব শক্তিশালী এবং মোচড়ানো, বাঁকানো এবং চ্যাপ্টা করার মতো যথেষ্ট চাপ সহ্য করতে পারে।
নমনীয়
বিদ্যমান তারের রুট এবং অনিয়মিত আকারগুলি অনুসরণ করার জন্য সম্পূর্ণরূপে annealed এবং অত্যন্ত নমনীয়, পরিচালনা করা সহজ।
অ-বার্ধক্য, ক্রমাগত সামগ্রিক গ্রাউন্ডিং, ছোট ওড
প্রবাহক: আটকে থাকা ভালুক তামা
নিরোধক (প্রথম স্তর): মাইকা টেপ, শিখা প্রতিরোধক
অন্তরণ (দ্বিতীয় স্তর): হ্যালোজেন-মুক্ত ক্রস-লিঙ্কড পলিথিন (XLPE)
বাইন্ডার টেপ: গ্লাস-ফাইবার টেপ
ফিলার: কাচের সুতা
কোর মোড়ানো: শিখা-সুরক্ষা হিসাবে গ্লাস-ফাইবার টেপ
অভ্যন্তরীণ খাপ: অক্সিজেন বাধা স্তর
খাপ: হ্যালোজেন-মুক্ত থার্মোপ্লাস্টিক পলিওলিফিন
পরিষেবার তাপমাত্রা: 90 ডিগ্রি সেলসিয়াস
সর্বোচ্চকন্ডাকটর তাপমাত্রা: 125 ডিগ্রি সেলসিয়াস
শর্ট-সার্কিট তাপমাত্রা: 250°C
উচ্চ তাপমাত্রা প্রতিরোধী খনিজ উত্তাপ তামা sheathed তারের
নামমাত্র ক্রস অধ্যায় |
বাইরের ব্যাস প্রায়. |
তারের ওজন প্রায়। | ভোল্টেজ ড্রপ | মিনি নমন ব্যাসার্ধ |
|
একক ফেজ | তিন ধাপে | ||||
mm2 | মিমি | কেজি/কিমি | V/A.km | V/A.km | মিমি |
3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 x 6 | 13.7 | 479.9 | ৭.৯ | ৬.৮১ | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | ৪.০৫ | 259.5 |
3 x 16 | 19.5 | ৮৪৬.৮ | 2.94 | 2.55 | 292.5 |
3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | ৩৩৪.৫ |
3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
3 x 185 | 49.6 | 6,521.5 | 0.30 | 0.265 | 744.0 |
3 x 240 | 55.5 | ৮,৩৭৮.৫ | 0.26 | 0.222 | ৮৩২.৫ |
3 x 300 | 62.0 | 1,0309.3 | 0.23 | 0.197 | 930.0 |
