মাঝারি ভোল্টেজ CU CTS XLPE আইসোলেটেড পাওয়ার ক্যাবল CE KEMA সার্টিফিকেশন
অ্যাপ্লিকেশন: এক্সএলপিই আইসোলেটেড ক্যাবল নামমাত্র ভোল্টেজে বিদ্যুৎ বিতরণ এবং সংক্রমণ লাইন হিসাবে ব্যবহৃত হয়3.6/6 কেভোল্ট.
নির্মাণ:
| কন্ডাক্টর |
আইইসি ৬০২২৮, ক্লাস ২ অনুযায়ী তামা কন্ডাক্টর |
| বৃত্তাকার বা আকৃতির কন্ডাক্টর |
| বিচ্ছিন্নতা |
এক্সএলপিই (ক্রস-লিঙ্কড পলিথিলিন) 90°C এ নির্দিষ্ট,অনেক রঙের বিকল্প |

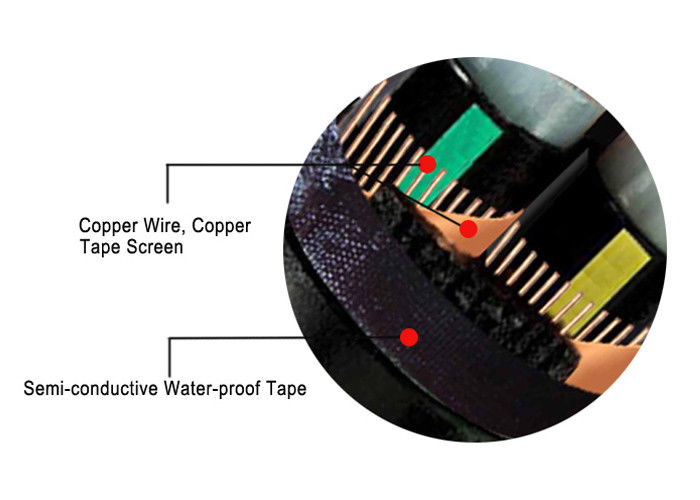

| ধাতব স্ক্রিন ঐচ্ছিক |
তামার টেপ বা তামার তারের ব্রেডিং বাছাইযোগ্য |
| গহ্বর |
পিভিসি বা এফআর-পিভিসি টাইপ ST2 থেকে আইইসি 60502, কালো বা লাল বা কাস্টমাইজেশন |
অর্ডারিং অ্যাডভাইস
নামমাত্র ভোল্টেজ
অ্যাপ্লিকেশন স্ট্যান্ডার্ডঃ আইইসি/বিএস/ইউএল/জিবি
কোর সংখ্যা
কন্ডাক্টরের আকার ও নির্মাণ
আইসোলেশনের ধরন
বর্মযুক্ত বা বর্মহীন। যদি বর্ম থাকে, বর্মের ধরন এবং উপাদান
আবরণ প্রয়োজন
তারের দৈর্ঘ্য এবং প্যাকিংয়ের প্রয়োজনীয়তা
অন্যান্য প্রয়োজনীয়তা
প্রযুক্তিগত তথ্যঃনামমাত্র ভোল্টেজ3.6/6 কেভোল্টনিম্ন ভোল্টেজ
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিক (90°C), জরুরী (130°C) বা শর্ট সার্কিট অবস্থার অধীনে 5 সেকেন্ড (250°C) এর বেশি নয়।
মিনি. পরিবেষ্টন তাপমাত্রা. 0 OC, ইনস্টলেশনের পর এবং কেবলমাত্র যখন ক্যাবলটি একটি নির্দিষ্ট অবস্থানে থাকে
ন্যূনতম বন্ডিং ব্যাসার্ধঃ 20x ক্যাবল ও.ডি.
15 x ক্যাবল ও.ডি.
15 x ক্যাবল ও.ডি. প্যান্ট সহ একক কোর জন্য
12 x ক্যাবল ও.ডি.
মানদণ্ড:আন্তর্জাতিকঃ আইইসি ৬০৫০২, আইইসি ৬০২২৮, (আইইসি ৬০৩৩৩-২-৩ শুধুমাত্র FR-টাইপের জন্য)
চীন: GB/T 12706, (GB/T 18380-3 শুধুমাত্র FR-এর জন্য)
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS, DIN, VDE এবং ICEA
ইনস্টলেশন
1ইনস্টলেশন তাপমাত্রা 20°C এর বেশি হওয়া উচিত নয়। যদি পরিবেষ্টিত তাপমাত্রা 0°C এর নিচে থাকে, তারের প্রিহিট করা উচিত।
2. তারের বাঁক ব্যাসার্ধ 8 বার কম হওয়া উচিত নয়।
3. ইনস্টলেশনের পর, ক্যাবলটি 15 মিনিটের জন্য স্ট্যান্ড ভোল্টেজ পরীক্ষা করা উচিত।
টেকনিক্যাল প্যারামিটার:
| নামঃ কন্ডাক্টরের ক্রস-সেকশন |
কন্ডাক্টরের স্ট্র্যান্ড নং/ডায়া |
আইসোলেশন বেধ |
গর্তের বেধ |
প্রায়. ওভারডোজ. |
ওজন |
কন্ডাক্টরের সর্বাধিক ডিসি প্রতিরোধ (20 °C) |
টেস্টিং ভোল্টেজ এসি |
বর্তমান রেটিং |
| মিমি2 |
পিসি/মিমি |
মিমি |
মিমি |
(মিমি) |
কেজি/কিমি |
Ω /km |
কেভি/৫ মিনিট |
বাতাসে (এ) |
মাটিতে ((A) |
| ১ × ২৫ |
৭/২।14 |
2.5 |
1.5 |
18.0 |
619 |
0.727 |
12.5 |
135 |
150 |
| ১ × ৩৫ |
৭/২।52 |
2.5 |
1.5 |
19.0 |
737 |
0.524 |
12.5 |
165 |
180 |
| ১ × ৫০ |
১০/২।52 |
2.5 |
1.6 |
20.0 |
901 |
0.387 |
12.5 |
200 |
215 |
| ১ × ৭০ |
১৪/২।52 |
2.5 |
1.6 |
22.0 |
1128 |
0.268 |
12.5 |
250 |
265 |
| ১ × ৯৫ |
১৯/২।52 |
2.5 |
1.7 |
23.0 |
1391 |
0.193 |
12.5 |
305 |
315 |
| ১ × ১২০ |
২৪/২।52 |
2.5 |
1.8 |
25.0 |
1655 |
0.153 |
12.5 |
355 |
360 |
| ১ × ১৫০ |
৩০/২।52 |
2.5 |
1.8 |
26.0 |
1961 |
0.124 |
12.5 |
405 |
405 |
| ১ × ১৮৫ |
৩৭/২।52 |
2.5 |
1.9 |
28.0 |
2334 |
0.0991 |
12.5 |
465 |
455 |
| ১ × ২৪০ |
৪৮/২52 |
2.6 |
1.9 |
30.0 |
2904 |
0.0754 |
12.5 |
550 |
530 |
| ১ × ৩০০ |
৬১/২।52 |
2.8 |
2.0 |
33.0 |
3547 |
0.0601 |
12.5 |
635 |
595 |
| ১ × ৪০০ |
৬১/২।97 |
3.0 |
2.2 |
37.0 |
4572 |
0.0470 |
12.5 |
745 |
680 |
| ১ × ৫০০ |
৬১/৩।23 |
3.2 |
2.3 |
41.0 |
5630 |
0.0366 |
12.5 |
855 |
765 |
| ১ × ৬৩০ |
৬১/৩।50 |
3.2 |
2.4 |
45.0 |
6922 |
0.0283 |
12.5 |
980 |
860 |
| ১ × ৮০০ |
৯১/৩।20 |
3.2 |
2.5 |
50.0 |
8252 |
0.0221 |
12.5 |
1130 |
950 |
| ১ × ১০০০ |
৯১/৩।75 |
3.2 |
2.6 |
54.8 |
10548 |
0.0176 |
12.5 |
1240 |
1040 |
| ৩ × ২৫ |
৭/২।14 |
2.5 |
2.1 |
37.0 |
1858 |
0.727 |
12.5 |
120 |
125 |
| ৩ × ৩৫ |
৭/২।52 |
2.5 |
2.2 |
39.0 |
2244 |
0.524 |
12.5 |
145 |
155 |
| ৩ × ৫০ |
১০/২।52 |
2.5 |
2.3 |
40.0 |
2767 |
0.387 |
12.5 |
175 |
180 |
| ৩ × ৭০ |
১৪/২।52 |
2.5 |
2.4 |
45.0 |
3494 |
0.268 |
12.5 |
215 |
220 |
| ৩ × ৯৫ |
১৯/২।52 |
2.5 |
2.5 |
48.0 |
4334 |
0.193 |
12.5 |
265 |
265 |
| ৩ × ১২০ |
২৪/২।52 |
2.5 |
2.6 |
51.0 |
5181 |
0.153 |
12.5 |
305 |
300 |
| ৩ × ১৫০ |
৩০/২।52 |
2.5 |
2.7 |
54.0 |
6154 |
0.124 |
12.5 |
345 |
340 |
| ৩ × ১৮৫ |
৩৭/২।52 |
2.5 |
2.9 |
58.0 |
7334 |
0.0991 |
12.5 |
400 |
380 |
| ৩ × ২৪০ |
৪৮/২52 |
2.6 |
3.0 |
63.0 |
9146 |
0.0754 |
12.5 |
470 |
435 |
| ৩ × ৩০০ |
৬১/২।52 |
2.8 |
3.2 |
69.0 |
11176 |
0.0601 |
12.5 |
535 |
485 |
| ৩ × ৪০০ |
৬১/২।97 |
3.0 |
3.5 |
77.0 |
14379 |
0.0470 |
12.5 |
620 |
520 |
প্যাকেজিং এবং শিপিংঃআমরা ক্রয় আদেশ অনুযায়ী কঠোরতম বিতরণ সময়সূচী পূরণ করতে সক্ষম।সময়সীমা পূরণ সবসময়ই সর্বোচ্চ অগ্রাধিকার, যেহেতু তারের বিতরণে যে কোনও বিলম্ব প্রকল্পের সামগ্রিক বিলম্ব এবং ব্যয় অতিক্রম করতে পারে.
ক্যাবল কাঠের রিল, তরল বাক্স এবং কয়েলগুলিতে সরবরাহ করা হয়। ক্যাবলের শেষগুলি আর্দ্রতা থেকে রক্ষা করার জন্য BOPP স্ব-আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপ দিয়ে সিল করা হয়।প্রয়োজনীয় চিহ্নিতকরণটি গ্রাহকের প্রয়োজনীয়তা অনুসারে বায়ু প্রতিরোধী উপাদান দিয়ে ড্রামের বাইরের অংশে মুদ্রণ করা হবে.
