বর্ণনা :

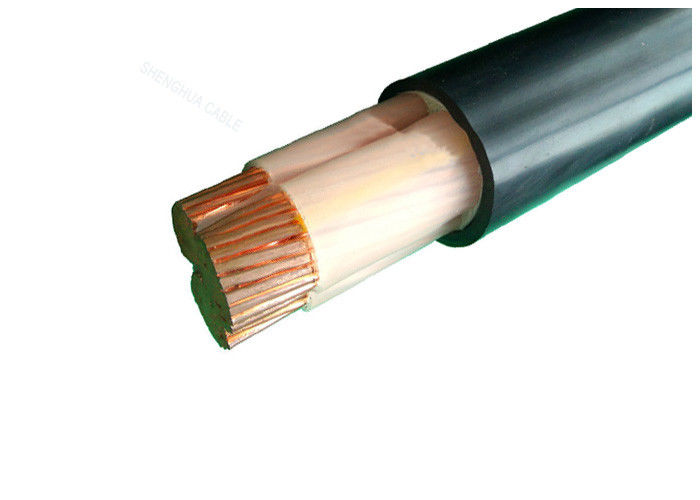

0.6 / 1 কেভি এক্সএলপিই ইনসুলেটেড বৈদ্যুতিক শক্তি কেবল
সিইউ / এক্সএলপিই / পিভিসি, আইইসি 60502
আইইসি 60502, আইইসি 60228, জিবি / টি 12706.1-2008।
সিই, সিসিসি, কেইএমএ। আইএসও। VDE
নির্মাণ
কন্ডাক্টর: কমপ্যাক্ট স্ট্র্যান্ডড কপার কন্ডাক্টর, আইইসি 60228 অনুযায়ী ক্লিপ 2
নিরোধক: এক্সএলপিই (ক্রস লিঙ্কযুক্ত পলিথিন) 90 at রেট করা হয়েছে ℃
শীট: পিভিসি টাইপ এসটি 2 থেকে আইইসি 60502, কালো
অ্যাপ্লিকেশন
বাড়ির ভিতরে এবং বাইরে রাখার জন্য। ইনস্টলেশন চলাকালীন নির্দিষ্ট ট্র্যাকশন বহন করতে সক্ষম, তবে বাহ্যিক যান্ত্রিক বাহিনী নয়। চৌম্বকীয় নালীগুলিতে একক কোর কেবল লাগানোর অনুমতি নেই।
স্ট্যান্ডার্ড
আন্তর্জাতিক: আইইসি 60502, আইইসি 60228
চীন: জিবি / টি 12706.1-2008
অনুরোধ অনুসারে অন্যান্য মানক যেমন বিএস, ডিআইএন এবং আইসিইএ
প্রযুক্তিগত তথ্য
রেটেড ভোল্টেজ: 0.6 / 1 কেভি
সর্বোচ্চ। কন্ডাক্টর টেম্পোর: সাধারণ (90 ℃), শর্ট সার্কিট 5 s এর বেশি হবে না (160 ℃ যখন বিভাগ-অঞ্চল 300 মিমি 2 , 140 below যখন বিভাগ-অঞ্চল 300 মিমি 2 এর উপরে)
ন্যূনতম। পরিবেষ্টনকারী টেম্প।: পরিবেষ্টনের তাপমাত্রা 0 below নীচে থাকলে কেবলটি উত্তপ্ত হবে ℃
ন্যূনতম। নমন ব্যাসার্ধ: একক কোর কেবল 20 (ডি + ডি) ± 5%
মাল্টি-কোর কেবল 15 (ডি + ডি) ± 5%
সার্টিফিকেট
অনুরোধে সিই, রোএইচএস, সিসিসি, কেইএমএ এবং আরও অনেকগুলি
আদেশ আদেশ
রেটেড ভোল্টেজ
আবেদনের মান: আইইসি / বিএস / ইউএল / জিবি
কোর সংখ্যা
কন্ডাক্টর আকার এবং নির্মাণ
নিরোধক প্রকার
সশস্ত্র বা নিরস্ত্র ar যদি বর্ম হয় তবে বর্মের ধরণ এবং উপাদান
শীট এর প্রয়োজনীয়তা
তারের দৈর্ঘ্য এবং প্যাকিং প্রয়োজনীয়তা
অন্যান্য প্রয়োজনীয়তা
প্রযুক্তিগত বিবরণ:
Nom। কন্ডাক্টরের ক্রস-সেকশন | স্ট্র্যান্ড নং / ডায়া। কন্ডাক্টর | নিরোধক বেধ | শীট বেধ | প্রায়. আদ্যাশক্তি | প্রায় .Weight | সর্বোচ্চ। কন্ডাক্টরের ডিসি প্রতিরোধের (20 ℃) | ভোল্টেজ এসি পরীক্ষা করা হচ্ছে | বর্তমান রেটিং | |
মিমি 2 | PC / মিমি | মিমি | মিমি | নিম্ন সীমা (মিমি) | কেজি / কিমি | Ω / কিমি | কেভি / 5min | বাতাসে (এ) | মাটিতে সরাসরি (এ) |
4 × 4 | 1 / 2.25 | 0.7 | 1.8 | 13.0 | 253 | 4.61 | 3.5 | 34 | 45 |
4 × 6 | 1 / 2.76 | 0.7 | 1.8 | 14.0 | 337 | 3.08 | 3.5 | 43 | 57 |
4 × 10 | 7 / 1.38 | 0.7 | 1.8 | 17.0 | 501 | 1.83 | 3.5 | 60 | 77 |
4 × 16 | 7 / 1.78 | 0.7 | 1.8 | 20.0 | 778 | 1.15 | 3.5 | 83 | 105 |
4 × 25 | 7 / 2.14 | 0.9 | 1.8 | 23.0 | 1160 | 0,727 | 3.5 | 105 | 125 |
4 × 35 | 7 / 2.52 | 0.9 | 1.8 | 25 | 1554 | 0,524 | 3.5 | 125 | 155 |
4 × 50 | 10 / 2.52 | 1.0 | 1.8 | 23 | 2148 | 0,387 | 3.5 | 160 | 185 |
4 × 70 | 14 / 2.52 | 1.1 | 1.8 | 27 | 2928 | 0,268 | 3.5 | 200 | 225 |
4 × 95 | 19 / 2.52 | 1.1 | 1.9 | 31 | 3854 | 0,193 | 3.5 | 245 | 270 |
4 × 120 | 24 / 2.52 | 1.2 | 2.0 | 33 | 4925 | 0,153 | 3.5 | 285 | 310 |
4 × 150 | 30 / 2.52 | 1.4 | 2.2 | 38 | 6238 | 0,124 | 3.5 | 325 | 345 |
4 × 185 | 37 / 2.52 | 1.6 | 2.3 | 42 | 7562 | 0,0991 | 3.5 | 375 | 390 |
4 × 240 | 48 / 2.52 | 1.7 | 2.5 | 47 | 9836 | 0,0754 | 3.5 | 440 | 450 |
4 × 300 | 61 / 2.52 | 1.8 | 2.6 | 52 | 12550 | 0,0601 | 3.5 | 505 | 515 |
4 × 400 | 61 / 2.97 | 2.0 | 3.1 | 66 | 15929 | 0,0470 | 3.5 | 570 | 575 |
প্যাকিং এবং শিপিং
আমরা প্রতিটি ক্রয় ক্রম অনুযায়ী কঠোর সরবরাহের সময়সূচী পূরণ করতে সক্ষম। সময়সীমাটি বৈঠক করা সর্বদা সর্বোচ্চ অগ্রাধিকার হিসাবে ক্যাবল বিতরণে যে কোনও বিলম্ব সামগ্রিক প্রকল্পের বিলম্ব এবং ব্যয়কে ছাড়িয়ে যেতে পারে।
কাঠের কাঠের রিল, rugেউতোলা বক্স এবং কয়েলগুলিতে সরবরাহ করা হয়। তারের প্রান্তগুলি আর্দ্রতা থেকে তারের প্রান্তটি রক্ষা করতে বিওপিপি স্ব-আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপগুলি দিয়ে সীলযুক্ত করা হয়। প্রয়োজনীয় চিহ্নিতকরণটি গ্রাহকের প্রয়োজন অনুসারে ড্রামের বাইরের দিকে আবহাওয়া-প্রমাণ উপাদান দিয়ে মুদ্রিত করা উচিত।
