0.6/1kV নিম্ন ভোল্টেজ কেইএমএ প্রত্যয়িত চার কোর তামা এক্সএলপিই বিচ্ছিন্ন পাওয়ার ক্যাবল বৈদ্যুতিক ক্যাবল
কন্ডাক্টর : কমপ্যাক্ট স্ট্র্যাংড কপার কন্ডাক্টর, আইইসি ৬০২২৮ অনুসারে ক্ল.২
বিচ্ছিন্নতাঃ এক্সএলপিই ((ক্রস-লিঙ্কড পলিথিলিন) 90°C এ নামমাত্র
বাহ্যিক আবরণঃ পিভিসি
কোড নামকরণঃ
YJ: এক্সএলপিই বিচ্ছিন্নতা
V: পিভিসি গর্ত
অ্যাপ্লিকেশনঃ
নামমাত্র ভোল্টেজ 0.6/1 কেভি সহ বিদ্যুৎ বিতরণ লাইনে ব্যবহারের জন্য উপযুক্ত। এই ক্যাবলগুলির একটি কম ডাইলেক্ট্রিক ক্ষতি রয়েছে, যা অভ্যন্তরীণ, ক্যাবল নল, ভূগর্ভস্থ, শক্তি বা সুইচিং স্টেশনগুলিতে ব্যবহৃত হয়,স্থানীয় শক্তি বিতরণ, শিল্প উদ্ভিদ, যেখানে যান্ত্রিক ক্ষতির ঝুঁকি নেই।
মানদণ্ড:
আন্তর্জাতিকঃ আইইসি 60502-1, আইইসি 60228
চীন: GB/T 12706.1-2008
জার্মানি: VDE 0276
ব্রিটেন: BS 7889
প্রযুক্তিগত তথ্যঃ
নামমাত্র ভোল্টেজঃ 0.6 / 1 কেভি
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিকের নিচে (90 °C), জরুরী অবস্থা (130°C) অথবা শর্ট সার্কিট সর্বোচ্চ ৫ সেকেন্ড (250°C) ।
মিনি. পরিবেশে তাপমাত্রা. 0 °C, ইনস্টলেশনের পরে এবং কেবলমাত্র যখন ক্যাবলটি একটি স্থির অবস্থানে থাকে
ন্যূনতম বন্ডিং ব্যাসার্ধঃ 12 x D
D: তারের বাইরের ব্যাসার্ধ

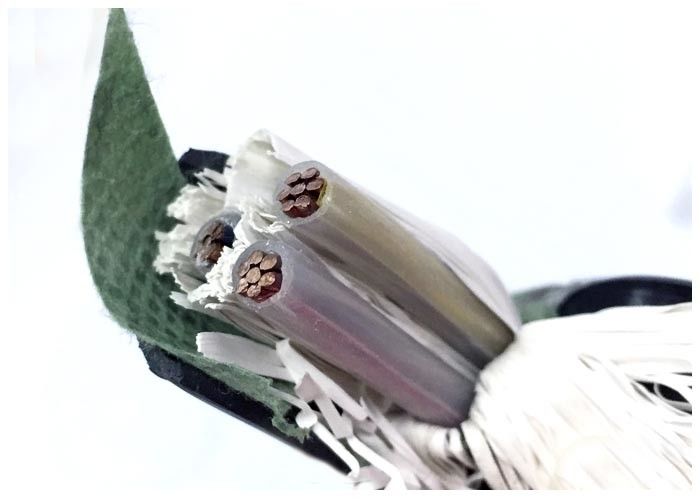

নির্মাণঃ
1সলিড বা স্ট্র্যান্ডড তামার কন্ডাক্টর
2. এক্সএলপিই বিচ্ছিন্নতা
3. ফিলার
4.পিভিসি বাইরের গর্ত
সার্টিফিকেটঃ
সিই, রোএইচএস, সিসিসি, কেএমএ এবং আরও অনেক কিছু অনুরোধের ভিত্তিতে
টেকনিক্যাল স্পেসিফিকেশন
| নামঃ কন্ডাক্টরের ক্রস-সেকশন |
আইসোলেশন বেধ |
গর্তের বেধ |
প্রায়. ওভারডোজ. |
অনুমান করুন।
ওজন |
কন্ডাক্টরের সর্বাধিক ডিসি প্রতিরোধ (20 °C) |
টেস্টিং ভোল্টেজ এসি |
বর্তমান রেটিং |
| মিমি |
(মিমি) |
(মিমি) |
(মিমি) |
কেজি/কিমি |
Ω /km |
কেভি/৫ মিনিট |
বাতাসে (এ) |
মাটিতে ((A) |
| ৪ × ৪ |
0.7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| ৪ × ৬ |
0.7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| ৪ × ১০ |
0.7 |
1.8 |
17.0 |
501 |
1.83 |
3.5 |
60 |
77 |
| ৪ × ১৬ |
0.7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| ৪ × ২৫ |
0.9 |
1.8 |
23.0 |
1160 |
0.727 |
3.5 |
105 |
125 |
| ৪ × ৩৫ |
0.9 |
1.8 |
25 |
1554 |
0.524 |
3.5 |
125 |
155 |
| ৪ × ৫০ |
1.0 |
1.8 |
23 |
2148 |
0.387 |
3.5 |
160 |
185 |
| ৪ × ৭০ |
1.1 |
1.8 |
27 |
2928 |
0.268 |
3.5 |
200 |
225 |
| ৪ × ৯৫ |
1.1 |
1.9 |
31 |
3854 |
0.193 |
3.5 |
245 |
270 |
| ৪ × ১২০ |
1.2 |
2.0 |
33 |
4925 |
0.153 |
3.5 |
285 |
310 |
| ৪ × ১৫০ |
1.4 |
2.2 |
38 |
6238 |
0.124 |
3.5 |
325 |
345 |
| ৪ × ১৮৫ |
1.6 |
2.3 |
42 |
7562 |
0.0991 |
3.5 |
375 |
390 |
| ৪ × ২৪০ |
1.7 |
2.5 |
47 |
9836 |
0.0754 |
3.5 |
440 |
450 |
| ৪ × ৩০০ |
1.8 |
2.6 |
52 |
12550 |
0.0601 |
3.5 |
505 |
515 |
| ৪ × ৪০০ |
2.0 |
3.1 |
66 |
15929 |
0.0470 |
3.5 |
570 |
575 |
