3C 240sqmm 33kV XLPE Insulated Power Cable 240mm2 Mid Voltage IEC60502-2

MOQ.:	200 মিটার
মূল্য:	US$ 3.9~87.6
স্ট্যান্ডার্ড প্যাকিং:	কাঠের আয়রন ড্রাম
বিতরণ সময়কাল:	১৫ দিনের
অর্থ প্রদানের পদ্ধতি:	LC বা T T
সরবরাহ ক্ষমতা:	3000km প্রতি মাসে

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

চীন

পরিচিতিমুলক নাম

QINGDAO YICABLE CABLE

সাক্ষ্যদান

KEMA, CE, CCC, KEMA

পণ্যের নাম:

33 কেভি এক্সএলপিই অন্তরক কেবল

আকার:

35 মিমি 2 থেকে 1000 মিমি 2

কোর নম্বর:

3 কোর

আদর্শ:

আইইসি 60502-2, আইইসি 60228

প্রয়োগ:

বাড়ির ভিতরে এবং বাইরে পাড়ার জন্য

মূল্যায়িত বিভব:

33kV

ফ্রি স্যাম্পল:

"হ্যাঁ"

ওয়ারান্টীর:

24 মাস

বিশেষভাবে তুলে ধরা:

xlpe power cable

cross linked polyethylene cable

পণ্যের বিবরণ

3C 240sqmm 33kV XLPE Insulated Power Cable 240mm2 Mid Voltage Copper Cable IEC60502-2

Construction
Conductor : Compact stranded copper conductor, Cl.2 as per IEC 60228
Conductor Screen: Semi-conductor
Insulation : XLPE(cross-linked polyethylene) rated at 90 OC
Insulation Screen: Semi-conductor
Screen : Copper tape
Sheath : PVC or FR-PVC type ST2 to IEC 60502, black

Applications
For laying indoors and outdoors. Able to bear certain traction during installation, but not external mechanical forces. Laying single core cable in magnetic ducts is not allowed.

Standards
International: IEC 60502, IEC 60228, (IEC 60332-3 for ZR-YJV only)
China: GB/T 12706, (GB/T 18380-3 for ZR-YJV only)
Other standards such as BS,DIN and ICEA upon request

Technical data
Rated voltage:33kV
Maximum Conductor Temperature: under normal (90 OC), emergency (130OC) or short circuit no more than 5 s (250℃) conditions.
Min. Ambient Temp. 0 OC, after installation and only when cable is in a fixed position
Min. Bending Radius: 20 x cable O.D for single core
15 x cable O.D for multi core

Specifications

Nom. Cross-section of conductor	Strands No./Dia. Of Conductor	Insulation Thickness	Sheath Thickness	Approx. O.D.	Approx.	Max. D.C Resistance of Conductor (20 ℃)	Testing Voltage A.C	Current Rating
Nom. Cross-section of conductor	Strands No./Dia. Of Conductor	Insulation Thickness	Sheath Thickness	Approx. O.D.	Weight	Max. D.C Resistance of Conductor (20 ℃)	Testing Voltage A.C	Current Rating
mm2	pc/mm	mm	mm	(mm)	kg/km	Ω /km	kV/5min	In air (A)	In soil(A)
1 × 50	10/2.52	8	2	33	1560	0.387	63	210	215
1 × 70	14/2.52	8	2.1	35	1840	0.268	63	260	265
1 × 95	19/2.52	8	2.1	36	2140	0.193	63	320	315
1 × 120	24/2.52	8	2.2	38	2450	0.153	63	370	360
1 × 150	30/2.52	8	2.2	39	2790	0.124	63	420	405
1 × 185	37/2.52	8	2.3	41	3200	0.0991	63	480	455
1 × 240	48/2.52	8	2.3	43	3800	0.0754	63	565	530
1 × 300	61/2.52	8	2.4	45	4460	0.0601	63	650	595
1 × 400	61/2.97	8	2.5	49	5530	0.047	63	755	680
1 × 500	61/3.23	8	2.6	53	6160	0.0366	63	865	765
1 × 630	61/3.50	8	2.7	56	8020	0.0283	63	1000	860
3 × 50	10/2.52	8	2.8	55	5290	0.387	63	175	180
3 × 70	14/2.52	8	2.9	59	6240	0.268	63	220	220
3 × 95	19/2.52	8	3	62	7360	0.193	63	255	265
3 × 120	24/2.52	8	3.1	66	8350	0.153	63	290	300
3 × 150	30/2.52	8	3.2	69	9520	0.124	63	330	340
3 × 185	37/2.52	8	3.4	72	10830	0.0991	63	435	380
3 × 240	48/2.52	8	3.5	77	12810	0.0754	63	495	435
3 × 300	61/2.52	8	3.7	82	14920	0.0601	63	565	485
3 × 400	61/2.97	8	3.9	90	18110	0.047	63	640	520

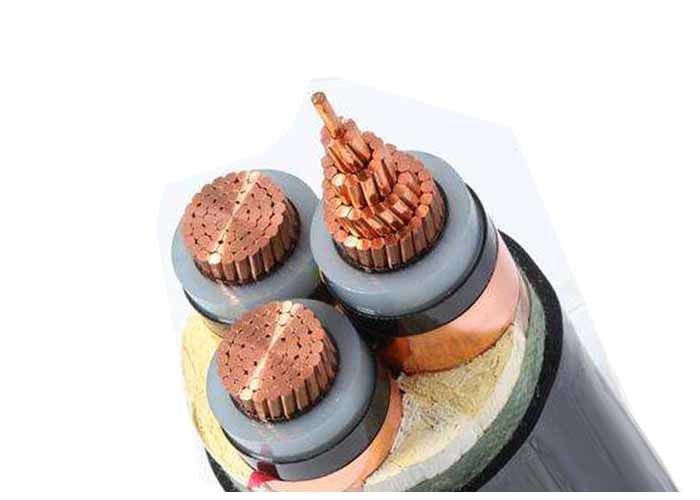

3C 240sqmm 33kV XLPE Insulated Power Cable 240mm2 Mid Voltage IEC60502-2 0
