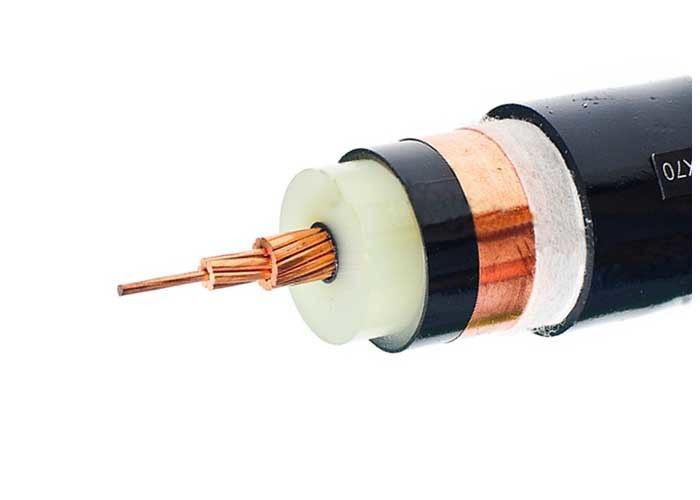

একক কোর এবং তিন কোর 26/35 কেভি উচ্চ ভোল্টেজ এক্সএলপিই বিচ্ছিন্ন পাওয়ার ক্যাবল 50sqmm থেকে 400sqmm পর্যন্ত
বর্ণনাঃ
26/35kv XLPE বিচ্ছিন্ন বৈদ্যুতিক পাওয়ার ক্যাবল
CU/XLPE/PVC, আইইসি 60502-2
আইবিএস ৬৬২২, ভিডিই ০২৭৬, আইইসি ৬০২২৮, জিবি/টি ১২৭০৬.২-২০০৮।
সিই, সিসিসি, কেইএমএ, আইএসও
নির্মাণ কাজ:
কন্ডাক্টর : কমপ্যাক্ট স্ট্র্যাংড কপার কন্ডাক্টর, আইইসি ৬০২২৮ অনুসারে ক্ল.২
আইসোলেশনঃ এক্সএলপিই (ক্রস-লিঙ্কড পলিথিলিন) 90 °C এ নামমাত্র
গর্তঃ পিভিসি টাইপ ST2 থেকে IEC 60502, কালো
নোটঃস্ট্যান্ডার্ড বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী অন্তরণ রঙ
অ্যাপ্লিকেশনঃ
অভ্যন্তরীণ এবং বহিরঙ্গন স্থাপনের জন্য। ইনস্টলেশনের সময় নির্দিষ্ট আকর্ষণ সহ্য করতে সক্ষম, তবে বাহ্যিক যান্ত্রিক শক্তি নয়। চৌম্বকীয় নলগুলিতে একক কোর তারের স্থাপন করা অনুমোদিত নয়।
মানদণ্ড:
আন্তর্জাতিকঃ আইইসি ৬০৫০২, আইইসি ৬০২২৮, আইবিএস ৬৬২২, ভিডিই ০২৭৬
চীন: GB/T 12706.2-2008
অন্যান্য মান যেমন BS,DIN এবং ICEA অনুরোধের ভিত্তিতে
প্রযুক্তিগত তথ্যঃ
নামমাত্র ভোল্টেজঃ 26/35kV
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিক (90°C), শর্ট সার্কিট 5 সেকেন্ডের বেশি নয় (160°C যখন বিভাগ-ক্ষেত্র
৩০০ মিমি এর নিচে2, 140°সি যখন সেকশন-এরিয়া 300mm এর বেশি2)
ন্যূনতম পরিবেষ্টন তাপমাত্রাঃযদি পরিবেষ্টন তাপমাত্রা 0°C এর নিচে থাকে তবে তারের প্রিহিট করা হবে
ন্যূনতম বাঁকা ব্যাসার্ধঃ একক কোর ক্যাবল 20 ((d+D) ± 5%
মাল্টি-কোর ক্যাবল 15 ((d+D) ± 5%
সার্টিফিকেটঃ
সিই, রোএইচএস, সিসিসি, কেএমএ এবং আরও অনেক কিছু অনুরোধের ভিত্তিতে
টেকনিক্যাল স্পেসিফিকেশনঃ
| নামঃ কন্ডাক্টরের ক্রস-সেকশন |
কন্ডাক্টরের স্ট্র্যান্ড নং/ডায়া |
আইসোলেশন বেধ |
গর্তের বেধ |
প্রায়. ওভারডোজ. |
ওজন |
কন্ডাক্টরের সর্বাধিক ডিসি প্রতিরোধ (20 °C) |
টেস্টিং ভোল্টেজ এসি |
বর্তমান রেটিং |
| মিমি2 |
পিসি/মিমি |
মিমি |
মিমি |
মিমি |
কেজি/কিমি |
Ω /km |
কেভি/৫ মিনিট |
বাতাসে (এ) |
মাটিতে ((A) |
| ১ × ৫০ |
১০/২।52 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
3.5 |
220 |
215 |
| ১ × ৭০ |
১৪/২।52 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
3.5 |
270 |
265 |
| ১ × ৯৫ |
১৯/২।52 |
10.5 |
2.4 |
42.0 |
2355 |
0.193 |
3.5 |
330 |
315 |
| ১ × ১২০ |
২৪/২।52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
3.5 |
375 |
360 |
| ১ × ১৫০ |
৩০/২।52 |
10.5 |
2.5 |
45.0 |
3031 |
0.124 |
3.5 |
425 |
400 |
| ১ × ১৮৫ |
৩৭/২।52 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
3.5 |
485 |
455 |
| ১ × ২৪০ |
৪৮/২52 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
3.5 |
560 |
525 |
| ১ × ৩০০ |
৬১/২।52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
3.5 |
650 |
595 |
| ১ × ৪০০ |
৬১/২।97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
3.5 |
760 |
680 |
| ১ × ৫০০ |
৬১/৩।23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
3.5 |
875 |
775 |
| ১ × ৬৩০ |
৬১/৩।50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
3.5 |
1000 |
875 |
| ১ × ৮০০ |
৯১/৩।20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
3.5 |
1130 |
970 |
| ১ × ১০০০ |
৯১/৩।75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
3.5 |
1250 |
1060 |
| ৩ × ৫০ |
১০/২।52 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
3.5 |
185 |
200 |
| ৩ × ৭০ |
১৪/২।52 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
3.5 |
230 |
250 |
| ৩ × ৯৫ |
১৯/২।52 |
10.5 |
3.9 |
88.0 |
8630 |
0.193 |
3.5 |
280 |
300 |
| ৩ × ১২০ |
২৪/২।52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
3.5 |
310 |
330 |
| ৩ × ১৫০ |
৩০/২।52 |
10.5 |
4.1 |
95.0 |
11017 |
0.124 |
3.5 |
360 |
380 |
| ৩ × ১৮৫ |
৩৭/২।52 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
3.5 |
400 |
425 |
| ৩ × ২৪০ |
৪৮/২52 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
3.5 |
470 |
490 |
| ৩ × ৩০০ |
৬১/২।52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
3.5 |
540 |
555 |
| ৩ × ৪০০ |
৬১/২।97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
3.5 |
610 |
625 |
