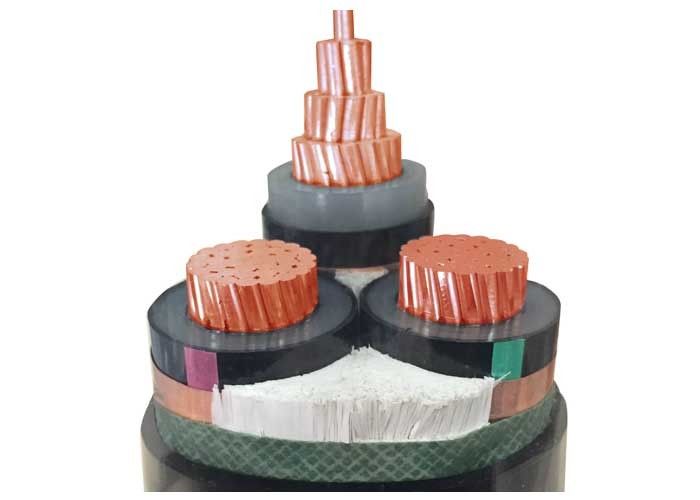

3 কোর এমভি এক্সএলপিই ইলেকট্রিকাল ক্যাবল শিল্প উদ্ভিদের জন্য তামা কন্ডাক্টর
প্রয়োগ
ট্রান্সফরমার স্টেশন, সুইচিং ব্লক, বৈদ্যুতিক বিদ্যুৎ কেন্দ্র এবং শিল্প উদ্ভিদগুলিতে ব্যবহৃত হয়। স্থিতিশীল অ্যাপ্লিকেশন জন্য মাঝারি ভোল্টেজ পাওয়ার ক্যাবলক্যাবল চ্যানেলগুলিতে, পানিতে, এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য প্রবণতার শিকার হয় না।
মানদণ্ড
আন্তর্জাতিকঃ আইইসি 60502-2, আইইসি 60228
চীন: GB/T 12706.2-2008
অন্যান্য মান যেমন:BS,DIN এবং ICEA অনুরোধে
নির্মাণ
1..... খালি তামা
2..... অর্ধপরিবাহী উপাদান ভিতরের স্তর
3..... ক্রস-লিঙ্কড পলি ইথিলিনের কোর আইসোলেশন
4..... অর্ধপরিবাহী উপাদানের বাইরের স্তর
৫..... অর্ধপরিবাহী টেপ
6..... তামার তার বা টেপ থেকে তৈরি পর্দা
7..... ফিলার, স্ট্রিপ, গ্যারেজ, বা কাগজ
8..... অ বোনা রেসিং টেপ বা ফ্লেম রিটার্ডেন্ট
9.... সামগ্রিক গর্তঃ পলিভিনাইল ক্লোরাইড (পিভিসি) বা এফআর-পিভিসি, পিই, এলএসওএইচ
প্রযুক্তিগত তথ্যঃ
|
পরীক্ষার ভোল্টেজ
|
৬ / ১০ কেভি
|
[কেভি]
|
২১/৫ মিনিট।
|
|
|
12 / 20 কেভি
|
[কেভি]
|
৪২/৫ মিনিট।
|
|
|
১৮/৩০ কিলোভোল্ট
|
[কেভি]
|
৬৩/৫ মিনিট।
|
|
তাপমাত্রা পরিসীমা
|
চলমান
|
|
-২০°সি থেকে +৯০°সি
|
|
|
স্থির
|
|
-২০°সি থেকে +৯০°সি
|
|
অপারেটিং তাপমাত্রা
|
শর্ট সার্কিট
|
°C
|
250
|
|
শর্ট সার্কিট সময়
|
ম্যাক্স.
|
[সেকেন্ড]
|
5
|
|
বাঁকানোর ব্যাসার্ধ
|
মিনিট।
|
x ব্যাসার্ধ
|
15
|
|
জ্বলনযোগ্যতা
|
স্ট্যান্ডার্ড
|
|
EN 50265-2-1
|
*) প্যাকেজিংঃ CUT = বিভিন্ন দৈর্ঘ্যের ক্যাবল ড্রাম বা রোলের উপর, প্রয়োজনীয় দৈর্ঘ্যে কাটা সম্ভব
এমভি ((৬ থেকে ৩৫ কেভি) পাওয়ার ক্যাবলের বিবরণ
YJ: এক্সএলপিই বিচ্ছিন্নতা
V: পিভিসি গর্ত
32: ইস্পাত তারের বর্মিং
22: ইস্পাত টেপ বর্মিং
72: অ্যালুমিনিয়াম তারের বর্মিং ০১ কোর
62: স্টেইনলেস স্টীল টেপ বর্মিং √1 কোর
ZR: অগ্নি প্রতিরোধী
|
এমভি ((11kv 15kv 33kv) পাওয়ার ক্যাবল
|
|
মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV
|
কোর নং
|
কন্ডাক্টর ট্রান্সসেকশন এরিয়া ((মিমি2)
|
|
xlpe বিচ্ছিন্নতা
|
১টি কোর ৩টি কোর
|
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি
|
|
সিউ কোর
|
|
YJV, N2XSY;পিভিসি গর্তযুক্ত পাওয়ার ক্যাবল
|
|
YJV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল
|
|
YJV32, YJV42; স্টীল তারের প্যান্ট করা, পিভিসি আবৃত পাওয়ার ক্যাবল
|
|
আল কোর
|
|
YJLV, NA2XSY; পিভিসি আবৃত পাওয়ার ক্যাবল
|
|
YJLV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল
|
|
YJLV32, YJLV42; স্টিলের তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল
|
এই পণ্যটি 3.6/6kV-26/36kV সিস্টেমের AC নামমাত্র ভোল্টেজ ((U0/U) সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনে প্রযোজ্য। এটি বায়ুতে রুট করা হয় (কেবল ব্রিজ ফ্রেম,অভ্যন্তরীণ প্রাচীর সমর্থন,এবং ট্রে) এবং মাটি ((সরাসরি buried, ক্যাবল ট্রেনচ, পাইপ ইত্যাদি) যথাক্রমে সুরক্ষা স্তর কাঠামোর পার্থক্য অনুযায়ী।
সার্টিফিকেট
আইএসও,সিই, কেইএমএআইইসি,RoHS, সিসিসি,P3Cএবং অনুরোধে আরো অনেক
প্যাকিং এবং শিপিং
রপ্তানির জন্য সমস্ত ক্যাবল ভালভাবে প্যাক করা হয় এবং কাঠের ড্রাম বা কাঠ এবং ইস্পাত ড্রাম দ্বারা সুরক্ষিত হয়। প্যাকিং উপাদানটি ক্যাবলের ওজন এবং আকারের উপর নির্ভর করে।সমুদ্র বন্দরে পাঠানো ভাল প্যাকিং তারের ডামেল পরে, তারা 20 FT কনটেইনার বা 40 FT কনটেইনার মধ্যে লোড করা হয়। সমস্ত তারের ড্রাম সুরক্ষা বেল্ট দ্বারা দৃঢ়ভাবে সংযুক্ত করা হয়, নিশ্চিত করার জন্য, সমুদ্র মালবাহী সময় কোন আন্দোলন।কন্টেইনারের আকার মোট লোড পণ্যের ওজন অনুযায়ী বা ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত হয়.
সেবা
* আমরা চীনের বৃহত্তম বৈদ্যুতিক তার এবং পাওয়ার তারের উত্পাদনকারী এবং 20 বছরেরও বেশি উত্পাদন এবং বিপণনের অভিজ্ঞতা রয়েছে।
* আমরা OEM গ্রহণ করি। তারের আকার এবং উপাদান কাস্টমাইজ করা হয়। আপনার নিজস্ব লোগো এবং নিজস্ব নকশা স্বাগত জানাই। আমরা আপনার প্রয়োজনীয়তা এবং বর্ণনা অনুযায়ী উত্পাদন করব;
* দয়া করে আমাদের আরও পণ্য তথ্যের জন্য অনুসন্ধান পাঠান এবং আমরা আপনাকে 12 ঘন্টার মধ্যে প্রতিক্রিয়া জানাব।
