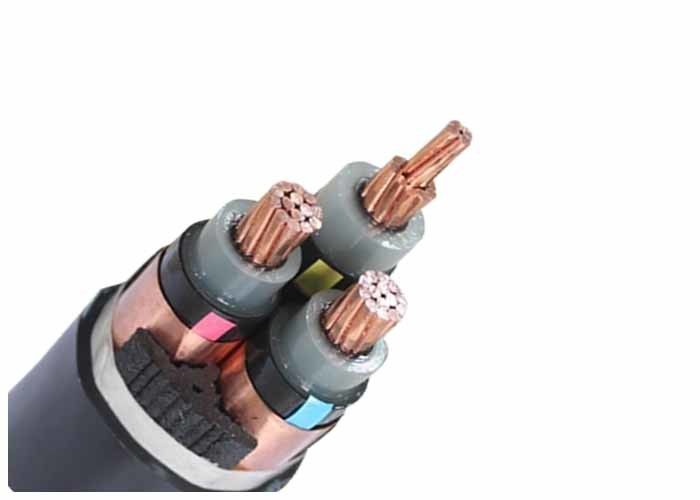

IEC60502-2 স্ট্যান্ডার্ড 3X185MM2 পাওয়ার বৈদ্যুতিক তার 11kV 33kV
আবেদন
মিডিয়া ভোল্টেজ XLPE ইনসুলেটেড পাওয়ার ক্যাবল 35kV বা তার চেয়ে কম পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে শক্তি প্রেরণ এবং বিতরণ করতে ব্যবহৃত হয়। এটি সাধারণত শক্তি, নির্মাণ, খনি, ধাতুবিদ্যা, পেট্রোকেমিক্যাল শিল্প এবং তেল নিমজ্জিত কাগজ উত্তাপ পাওয়ার তারের সম্পূর্ণ প্রতিস্থাপন সহ যোগাযোগ ক্ষেত্রে প্রয়োগ করা হয়।
সম্পত্তি
এই পণ্যটি 3.6/6kV-26/36kV সিস্টেমের AC রেটেড ভোল্টেজ (U0/U) সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের ক্ষেত্রে প্রযোজ্য। এটি বাতাসে (কেবল ব্রিজ ফ্রেম, ইনডোর ওয়াল সাপোর্ট, এবং ট্রে) এবং মাটি (সরাসরি সমাহিত, তারের পরিখা, কাঠামোর পার্থক্য অনুসারে সুরক্ষা ect অনুযায়ী পাইপ) দ্বারা রুট করা হয়।
1. দীর্ঘমেয়াদী কাজের জন্য কন্ডাক্টরের সর্বোচ্চ অনুমোদিত অপারেটিং তাপমাত্রা হল 90 ডিগ্রি।
2. শর্ট সার্কিটে (সর্বোচ্চ দীর্ঘ মেয়াদ 5 সেকেন্ডের বেশি নয়)। কন্ডাকটরের জন্য সর্বোচ্চ তাপমাত্রা 250 ডিগ্রির বেশি নয়।
3. তারের অনুভূমিক ড্রপ সীমা ছাড়া পাড়া হয়. পাড়ার সময় পরিবেশের তাপমাত্রা 0 এর কম হওয়া উচিত নয়। অন্যথায় এটি প্রিহিট করা উচিত।
4. চমৎকার বৈদ্যুতিক কর্মক্ষমতা, রাসায়নিক জারা প্রতিরোধের.
5. তারা পাড়ার সময় পরামর্শযোগ্য ট্র্যাকশন দাঁড়াতে পারে। তারা বাইরে থেকে ট্র্যাকশন দাঁড়াতে পারে। পোড়ার পর কম ধোঁয়া হ্যালোজেন-মুক্ত বাম। তারের জ্বলন বন্ধ করুন।
নির্মাণ
| কন্ডাক্টর |
কমপ্যাক্ট স্ট্র্যান্ডেড কপার কন্ডাক্টর, IEC 60228 অনুযায়ী ক্লাস 2 |
| বৃত্তাকার কঠিন কপার কন্ডাক্টর, IEC 60228 অনুযায়ী ক্লাস 1 |
| নমনীয় স্ট্র্যান্ডেড কপার কন্ডাক্টর, IEC 60228 অনুযায়ী ক্লাস 5 |
| কন্ডাক্টর স্ক্রিন |
আধা-পরিবাহী |
| নিরোধক |
XLPE (ক্রস-লিঙ্কড পলিথিন) |
| নিরোধক পর্দা |
আধা-পরিবাহী |
| ধাতব ঢাল |
কপার টেপ স্ক্রীন বা তামার তার এবং তামার টেপ শিল্ড |
| ফিলার |
ফিলার ফালা |
| মোড়ানো টেপ |
অ বোনা মোড়ানো টেপ বা lsoh মোড়ানো টেপ |
| ভিতরের আবরণ |
এক্সট্রুডেড পিভিসি, বা এলএসওএইচ |
| বর্ম |
ইস্পাত টেপ আর্মার |
| সামগ্রিক খাপ |
পিভিসি, এফআর-পিভিসি, পিই বা এলএসওএইচ |
স্পেসিফিকেশন
| MV(6 থেকে 35kv) পাওয়ার তার |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.35), 21/35(40.35)), |
কোর সংখ্যা |
কন্ডাক্টর ক্রস-সেকশন এলাকা(mm2) |
| xlpe নিরোধক |
1 কোর 3 কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| কিউ কোর |
আল কোর |
| YJV, N2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
YJLV, NA2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
YJLV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
| পিভিসি নিরোধক |
| কিউ কোর |
আল কোর |
| VV(VY); PVC(PE) চাদরযুক্ত পাওয়ার তার |
VLV(VLY); PVC(PE) চাদরযুক্ত পাওয়ার তার |
| VV22(VV23); ইস্পাত টেপ আর্মার্ড, PVC(PE) চাদরযুক্ত পাওয়ার তার |
VLV22(VLV23); ইস্পাত টেপ আর্মার্ড, PVC(PE) চাদরযুক্ত পাওয়ার তার |
| VV32(VV33), VV42(VV43); স্টিলের তারের সাঁজোয়া, PVC(PE) চাদরযুক্ত পাওয়ার তার |
VLV32(VLV33), VLV42(VLV43); স্টিলের তারের সাঁজোয়া, PVC(PE) চাদরযুক্ত পাওয়ার তার |
প্রযুক্তিগত তথ্য
| পরীক্ষা ভোল্টেজ |
6/10 কেভি |
[কেভি] |
21/5 মিনিট |
| |
12/20 কেভি |
[কেভি] |
42 / 5 মিনিট |
| |
18/30 কেভি |
[কেভি] |
63 / 5 মিনিট |
| তাপমাত্রা পরিসীমা |
গতিতে |
|
-20°C থেকে +90°C |
| |
স্থির |
|
-20°C থেকে +90°C |
| অপারেটিং তাপমাত্রা |
শর্ট সার্কিট |
°সে |
250 |
| শর্ট সার্কিট সময় |
সর্বোচ্চ |
[সেকেন্ড] |
5 |
| নমন ব্যাসার্ধ |
মিনিট |
x ব্যাস |
15 |
| জ্বলনযোগ্যতা |
মান |
|
EN 50265-2-1 |
| নম কন্ডাক্টরের ক্রস-সেকশন |
স্ট্র্যান্ড নং./ডিয়া। কন্ডাক্টরের |
নিরোধক বেধ |
ভিতরের খাপের পুরুত্ব |
ইস্পাত টেপ বেধ |
খাপের পুরুত্ব |
প্রায় OD |
প্রায় ওজন |
সর্বোচ্চ কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (20 ℃) |
ভোল্টেজ এসি পরীক্ষা করা |
বর্তমান রেটিং |
| mm2 |
পিসি/মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
(মিমি) |
কেজি/কিমি |
Ω /কিমি |
kV/5 মিনিট |
বাতাসে (A) |
মাটিতে (A) |
| 3 × 35 |
৭/২.৫২ |
5.5 |
1.8 |
2 × 0.5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
2 × 0.5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2 × 0.5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 × 0.5 |
3.2 |
68.0 |
7457 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5.5 |
2.0 |
2 × 0.5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
2 × 0.5 |
3.4 |
75.0 |
10555 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 × 0.5 |
3.5 |
78.0 |
11925 |
০.০৯৯১ |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 × 0.8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3 × 300 |
৬১/২.৫২ |
5.5 |
2.2 |
2 × 0.8 |
3.9 |
৮৮.০ |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 × 0.8 |
4.1 |
95.0 |
19032 |
0.047 |
42 |
565 |
520 |
পণ্য বৈশিষ্ট্য:
- চমৎকার বৈদ্যুতিক এবং শারীরিক বৈশিষ্ট্য - অনেক কম বিদ্যুৎ সঞ্চালন ক্ষতি, শক্তি সঞ্চয়।
- বড় স্রোত বহন করার ক্ষমতা - উচ্চতর অপারেটিং তাপমাত্রা।
- উচ্চতর শক্তি এবং স্থায়িত্ব - অ্যান্টি-থার্মাল ডিফর্মেশন, স্ট্রেস ক্র্যাক সেইসাথে থার্মাল এজিং।
- ইনস্টলেশনের সহজতা - কোন লাইন লেআউট সীমাবদ্ধতা এবং টপোগ্রাফি বা উচ্চতা সীমাবদ্ধতা নেই।
- রক্ষণাবেক্ষণ থেকে বিনামূল্যে - 60 বছর পর্যন্ত দীর্ঘ পরিষেবা জীবন।
