6/10kv থ্রি-কোর এক্সআইপিই ইনসুলেটেড স্টিল টেপ বর্ম পাওয়ার জেডআর-পিভিসি পাওয়ার ক্যাবল
নির্মাণ

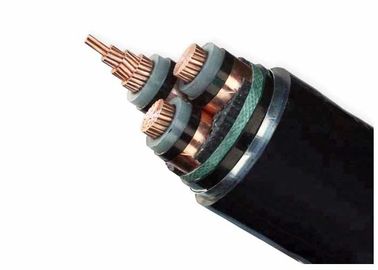

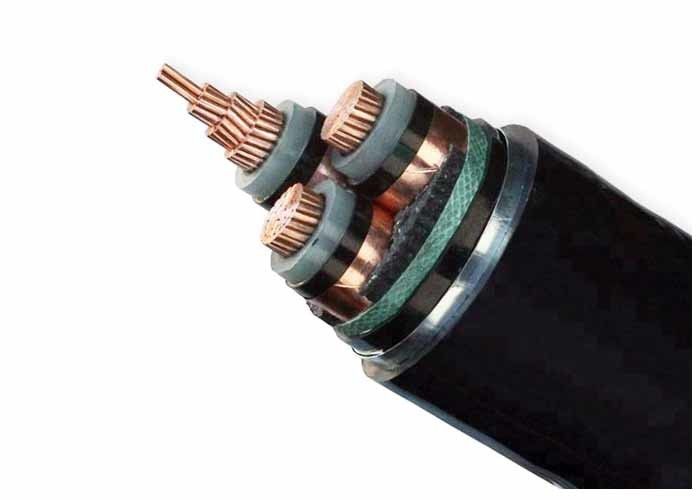

CU/XLPE/STA/PVC বর্মযুক্ত বৈদ্যুতিক তারের
- IEC 60228 অনুযায়ী বৃত্তাকার খালি তামা কোর
- অভ্যন্তরীণ অর্ধপরিবাহী
- কোর আইসোলেশন এক্সএলপিই
- বাহ্যিক অর্ধপরিবাহী স্তর
- সেমি-কন্ডাক্টিভ টেপ
- তামা টেপ স্ক্রিন
- ফিলার
- পিভিসি অভ্যন্তরীণ গর্ত
- গ্যালভানাইজড স্টীল টেপ রক্ষাকবচ (এসটিএ)
- পিভিসি বাইরের গর্ত (এফআর-পিভিসি)
কোড নামঃ
YJ: এক্সএলপিই বিচ্ছিন্নতা
V: পিভিসি গর্ত
32:ইস্পাত তারের বর্মিং
22:স্টিলের টেপ বর্মিং
72: অ্যালুমিনিয়াম তারের বর্মিং ০১ কোর
62: স্টেইনলেস স্টীল টেপ বর্মিং √1 কোর
ZR: অগ্নি প্রতিরোধী
প্রয়োগ
৩৫ কেভি এবং তার নিচে ভোল্টেজযুক্ত পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত হয়।
স্থির প্রয়োগের জন্য উচ্চ এবং মাঝারি ভোল্টেজ পাওয়ার ক্যাবল মাটিতে, অভ্যন্তরীণ এবং বহিরাগত সুবিধা, বহিরঙ্গন, ক্যাবল চ্যানেলে, পানিতে,এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য স্ট্রেনের সংস্পর্শে না আসে.
| এমভি ((১৮ ভি/৩০ কেভি) পাওয়ার ক্যাবল |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
কোর নং |
কন্ডাক্টর ট্রান্সসেকশন এরিয়া ((মিমি2) |
| xlpe বিচ্ছিন্নতা |
১টি কোর ৩টি কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| সিউ কোর |
| YJV, N2XSY;পিভিসি গর্তযুক্ত পাওয়ার ক্যাবল |
| YJV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJV32, YJV42; স্টীল তারের প্যান্ট করা, পিভিসি আবৃত পাওয়ার ক্যাবল |
| আল কোর |
| YJLV, NA2XSY; পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJLV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJLV32, YJLV42; স্টিলের তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল |
স্ট্যান্ডার্ড
আন্তর্জাতিকঃ আইইসি ৬০৫০২, আইইসি ৬০২২৮
চীন: GB/T 12706
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS, DIN এবং ICEA
প্রযুক্তিগত তথ্যঃ
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিকের নিচে (90ওC), জরুরী অবস্থা (130ওC) অথবা শর্ট সার্কিট ৫ সেকেন্ড (250°C) এর বেশি নয়।
মিনি. পরিবেশে তাপমাত্রা. 0ওC, ইনস্টলেশনের পর এবং কেবলমাত্র ক্যাবলটি স্থির অবস্থানে থাকলে
ন্যূনতম বন্ডিং ব্যাসার্ধঃ একক কোর জন্য 15x ক্যাবল O.D.
মাল্টি-কারের জন্য 12 x ক্যাবল ও.ডি.
| পরীক্ষার ভোল্টেজ |
৬ / ১০ কেভি |
[কেভি] |
২১/৫ মিনিট। |
| |
12 / 20 কেভি |
[কেভি] |
৪২/৫ মিনিট। |
| |
১৮/৩০ কিলোভোল্ট |
[কেভি] |
৬৩/৫ মিনিট। |
| তাপমাত্রা পরিসীমা |
চলমান |
|
-৫°সি থেকে +৭০°সি |
| |
স্থির |
|
-২০°সি থেকে +৭০°সি |
| অপারেটিং তাপমাত্রা |
শর্ট সার্কিট |
°C |
250 |
| শর্ট সার্কিট সময় |
ম্যাক্স. |
[সেকেন্ড] |
5 |
| বাঁকানোর ব্যাসার্ধ |
মিনিট। |
x ব্যাসার্ধ |
15 |
| জ্বলনযোগ্যতা |
স্ট্যান্ডার্ড |
|
EN 60332-1-2 |
| নামঃ কন্ডাক্টরের ক্রস-সেকশন |
কন্ডাক্টরের স্ট্র্যান্ড নং/ডায়া |
আইসোলেশন বেধ |
অভ্যন্তরীণ গহ্বরের বেধ |
ডায়া, বর্মড ওয়্যার |
গর্তের বেধ |
প্রায়. ওভারডোজ. |
অনুমান করুন।
ওজন
|
কন্ডাক্টরের সর্বাধিক ডিসি প্রতিরোধ (20 °C) |
টেস্টিং ভোল্টেজ এসি |
বর্তমান রেটিং |
| মিমি2 |
পিসি/মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
(মিমি) |
কেজি/কিমি |
Ω /km |
কেভি/৫ মিনিট |
বাতাসে (এ) |
মাটিতে ((A) |
| ৩ × ৫০ |
১০/২।52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| ৩ × ৭০ |
১৪/২।52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| ৩ × ৯৫ |
১৯/২।52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| ৩ × ১২০ |
২৪/২।52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| ৩ × ১৫০ |
৩০/২।52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| ৩ × ১৮৫ |
৩৭/২।52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| ৩ × ২৪০ |
৪৮/২52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| ৩ × ৩০০ |
৬১/২।52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| ৩ × ৪০০ |
৬১/২।97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
