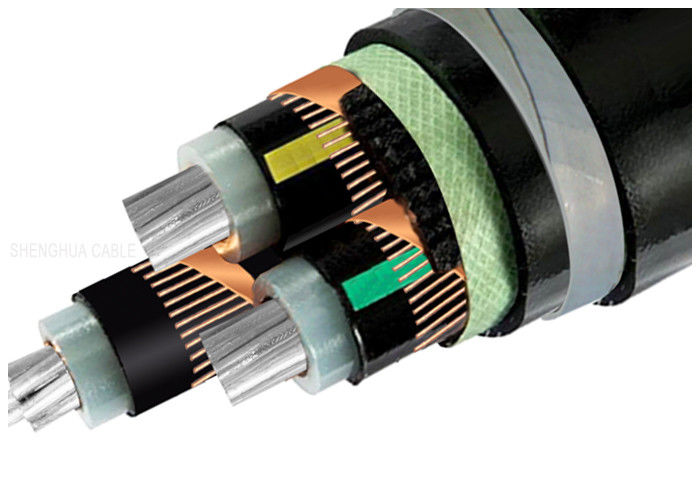

তারের গঠন

- গোলাকার বেয়ার অ্যালুমিনিয়াম কোর IEC 60228 অনুযায়ী আটকে আছে
- ভিতরের আধা-পরিবাহী স্তর
- কোর নিরোধক XLPE
- HD 308 S2 অনুযায়ী কালার কোড
- বাইরের আধা-পরিবাহী স্তর
- আধা-পরিবাহী টেপ
- তামার তার এবং টেপ পর্দা
- ফিলার
- পিভিসি ভিতরের খাপ
- গ্যালভানাইজড স্টিল টেপ আর্মার (STA)
- পিভিসি বাইরের খাপ (লাল বা কালো)

আবেদন

এই শক্তি সাঁজোয়া তারগুলি খোলা বায়ু ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, সরাসরি মাটির নিচে, জলে, তারের নালীতে, পাওয়ার স্টেশনে, যেখানে তারের যান্ত্রিক ক্ষতি হতে পারে।

প্রযুক্তিগত তথ্য

- DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622 অনুযায়ী পাওয়ার ক্যাবল
- তাপমাত্রা পরিসীমা সর্বোচ্চ +90 ডিগ্রি সেলসিয়াস পর্যন্ত
- ইনস্টলেশনের সময় তাপমাত্রা 0 °C থেকে +70 °C পর্যন্ত
- শর্ট সার্কিট তাপমাত্রা +250 °C (5 সেকেন্ড পর্যন্ত)
- নামমাত্র ভোল্টেজ Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- অপারেটিং ভোল্টেজ 3,6/6 kV = সর্বোচ্চ। 7,2 kV 6/10 kV = সর্বোচ্চ। 12 kV 18/30 kV = সর্বোচ্চ। 36 কেভি
- টেস্ট ভোল্টেজ ac 3,6/6 kV = 11 kV 5 মিনিট পর্যন্ত। 6/10 kV = 21 kV 5 মিনিট পর্যন্ত। 18/30 kV = 63 kV 5 মিনিট পর্যন্ত।
- নূন্যতম নমন ব্যাসার্ধ প্রায় 15 তারের ব্যাস

ভোল্টেজ, কোর এবং ক্রস-সেকশনের টেবিল

ক্যাটাগরি A রেটেড ভোল্টেজ সহ কেবলটি 1 মিনিটের বেশি নয় এমন পরিস্থিতিতে ব্যবহার করা হয়৷ গ্রাউন্ডিং ফল্ট স্থায়ী সময়. ক্যাটাগরি B রেটেড ভোল্টেজ সহ তারের জন্য, গ্রাউন্ডিং ফল্ট স্থায়ী হওয়ার সময় সাধারণত 1 ঘন্টার বেশি হয় না, সর্বোচ্চ। দীর্ঘস্থায়ী সময় 8 ঘন্টার বেশি নয়, বার্ষিক গ্রাউন্ড ফল্ট দীর্ঘস্থায়ী সময় মোট 125 ঘন্টার বেশি হওয়া উচিত নয়, ক্যাটাগরি C-তে সমস্ত সিস্টেম অন্তর্ভুক্ত যা ক্যাটাগরি A এবং B আশা করে।

আদেশ পরামর্শ

রেটেড ভোল্টেজ

আবেদনের মান: IEC/BS/UL/GB

কোরের সংখ্যা

কন্ডাক্টর সাইজ $ কনস্ট্রাকশন

নিরোধক প্রকার

সাঁজোয়া বা নিরস্ত্র। যদি বর্ম, বর্ম প্রকার এবং উপাদান

খাপের প্রয়োজনীয়তা

তারের দৈর্ঘ্য এবং প্যাকিং প্রয়োজনীয়তা

অন্যান্য প্রয়োজনীয়তা
