AL/XLPE/STA/PVC সাঁজোয়া বৈদ্যুতিক তারের তিন ফেজ অ্যালুমিনিয়াম কন্ডাক্টর XLPE নিরোধক উচ্চ ভোল্টেজ তার
আবেদন
35kV এবং নীচে রেট দেওয়া ভোল্টেজ সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের জন্য ব্যবহৃত হয়।
উচ্চ এবং মাঝারি ভোল্টেজ পাওয়ার তারের স্থির প্রয়োগের জন্য স্থল, ভিতরে এবং বাইরে সুবিধা, আউটডোর, তারের খালে, জলে, এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য স্ট্রেনের সংস্পর্শে আসে না।
PVC ইনসুলেটেড পাওয়ার ক্যাবলের সাথে তুলনা করে, xlpe পাওয়ার ক্যাবল শুধুমাত্র চমৎকার বিদ্যুৎ, মেকানিজম, তাপ এবং বার্ধক্য-প্রতিরোধী, পরিবেশের চাপ-প্রতিরোধী এবং রাসায়নিক জারা-প্রতিরোধী বৈশিষ্ট্যই গর্বিত করে না, বরং সাধারণ গঠন, হালকা ওজন, ড্রপ ড্রপ দ্বারা কোন সীমাবদ্ধতা নেই এবং দীর্ঘমেয়াদী কাজের জন্য উচ্চ তাপমাত্রা ভাতা।
নির্মাণ

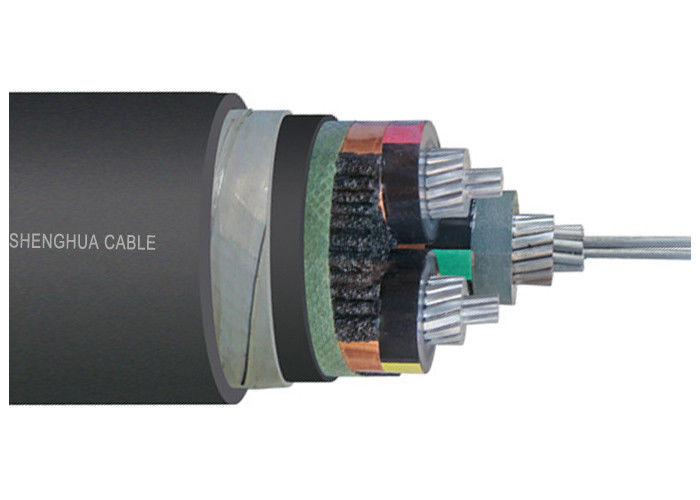

AL/XLPE/STA/PVC সাঁজোয়া বৈদ্যুতিক তার
- গোলাকার বেয়ার অ্যালুমিনিয়াম কোর IEC 60228 অনুযায়ী আটকে আছে
- ভিতরের আধা-পরিবাহী স্তর
- কোর নিরোধক XLPE
- HD 308 S2 অনুযায়ী কালার কোড
- বাইরের আধা-পরিবাহী স্তর
- আধা-পরিবাহী টেপ
- কপার টেপের পর্দা
- ফিলার
- পিভিসি ভিতরের খাপ
- গ্যালভানাইজড স্টিল টেপ আর্মার (STA)
- পিভিসি বাইরের খাপ (লাল বা কালো)
কোড নাম:
YJ: XLPE নিরোধক
এল: অ্যালুমিনিয়াম কন্ডাক্টর
V: পিভিসি খাপ
32: ইস্পাত তারের আর্মারিং-3 কোর
22: স্টিল টেপ আর্মারিং-3 কোর
72: অ্যালুমিনিয়াম তারের আর্মারিং-1 কোর
62: স্টেইনলেস স্টীল টেপ আর্মারিং-1 কোর
ZR: শিখা প্রতিরোধী
| MV(11kv 15kv 33kv) পাওয়ার তার |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.35), 21/35(40.35)), |
কোর সংখ্যা |
কন্ডাক্টর ক্রস-সেকশন এলাকা(mm2) |
| xlpe নিরোধক |
1 কোর 3 কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| কিউ কোর |
| YJV, N2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
| আল কোর |
| YJLV, NA2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJLV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
স্ট্যান্ডার্ড
আন্তর্জাতিক: IEC 60502, IEC 60228
চীন: GB/T 12706
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS, DIN এবং ICEA
প্রযুক্তিগত তথ্য:
সর্বাধিক পরিবাহী তাপমাত্রা: স্বাভাবিকের অধীনে (90ওগ), জরুরী (130ওC) বা শর্ট সার্কিট 5 s (250℃) এর বেশি নয়।
মিন. পরিবেষ্টিত তাপমাত্রা। 0ওC, ইনস্টলেশনের পরে এবং শুধুমাত্র যখন কেবল একটি নির্দিষ্ট অবস্থানে থাকে
মিন. নমন ব্যাসার্ধ: একক কোরের জন্য 15 x তারের ওডি
মাল্টি কোরের জন্য 12 x কেবল ওডি
| পরীক্ষা ভোল্টেজ |
6/10 কেভি |
[কেভি] |
21/5 মিনিট |
| |
12/20 কেভি |
[কেভি] |
42 / 5 মিনিট |
| |
18/30 কেভি |
[কেভি] |
63 / 5 মিনিট |
| তাপমাত্রা পরিসীমা |
গতিতে |
|
-5°C থেকে +70°C |
| |
স্থির |
|
-20°C থেকে +70°C |
| অপারেটিং তাপমাত্রা |
শর্ট সার্কিট |
°সে |
250 |
| শর্ট সার্কিট সময় |
সর্বোচ্চ |
[সেকেন্ড] |
5 |
| নমন ব্যাসার্ধ |
মিনিট |
x ব্যাস |
15 |
| জ্বলনযোগ্যতা |
মান |
|
EN 60332-1-2 |
সার্টিফিকেট
ISO,সিই, কেমা,আইইসি,RoHS, CCC,P3Cএবং অনুরোধে আরও অন্যান্য
এই পণ্যটি 3.6/6kV-26/36kV সিস্টেমের AC রেটেড ভোল্টেজ (U0/U) সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের ক্ষেত্রে প্রযোজ্য। এটি বাতাসে (কেবল ব্রিজ ফ্রেম, ইনডোর ওয়াল সাপোর্ট, এবং ট্রে) এবং মাটি (সরাসরি সমাহিত, তারের পরিখা, কাঠামোর পার্থক্য অনুসারে সুরক্ষা ect অনুযায়ী পাইপ) দ্বারা রুট করা হয়।
আমাদের সেবা
* আমরা চীনে বৈদ্যুতিক তার এবং পাওয়ার তারের বৃহত্তম উত্পাদনকারী এবং 20 বছরেরও বেশি উত্পাদন এবং বিপণনের অভিজ্ঞতা রয়েছে।
* আমরা OEM গ্রহণ করি। তারের আকার এবং উপাদান কাস্টমাইজ করা হয়. আপনার নিজস্ব লোগো এবং নিজস্ব নকশা স্বাগত জানাই. আমরা আপনার প্রয়োজন এবং বিবরণ অনুযায়ী উত্পাদন করা হবে;
* অনুগ্রহ করে আমাদের আরও পণ্যের তথ্যের জন্য অনুসন্ধান পাঠান এবং আমরা আপনাকে 12 ঘন্টার মধ্যে প্রতিক্রিয়া জানাব।
FAQ
1. শিপিং:ভারী ওজনের কারণে সমুদ্র বা আকাশপথে। নমুনা DHL, Fedex দ্বারা পাঠানো হবে। ইত্যাদি
2. পেমেন্ট:আমরা T/T, L/C গ্রহণ করি, আপনি যা পছন্দ করেন তা বেছে নিন
3.ডেলিভারি সময়:সাধারণত 7 ~ 10 কার্যদিবস রসিদ আমানত উপর. পরিমাণ অনুযায়ী।
4. MOQ:সাধারণত আমাদের MOQ 1000 মিটার। 20 সেন্টিমিটারের নীচে নমুনাগুলি অবাধে সরবরাহ করা যেতে পারে।
