YJLV22 26/35kV 3x400SQMM সাঁজোয়া বৈদ্যুতিক কেবল হাই টেনশন XLPE ইনসুলেটেড পিভিসি শেথেড স্ট্যা আল কেবল
আবেদন
XLPE ইনসুলেটেড পাওয়ার ক্যাবল 0.6/1,1.8/3,3.6/6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV রেটেড ভোল্টেজে বৈদ্যুতিক ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেম অপারেশনে ব্যবহৃত হয়।
নিম্ন এবং মাঝারি ভোল্টেজ 10kV এর নিচে, 10 থেকে 35kV এর মধ্যে উচ্চ টান।
নির্মাণ

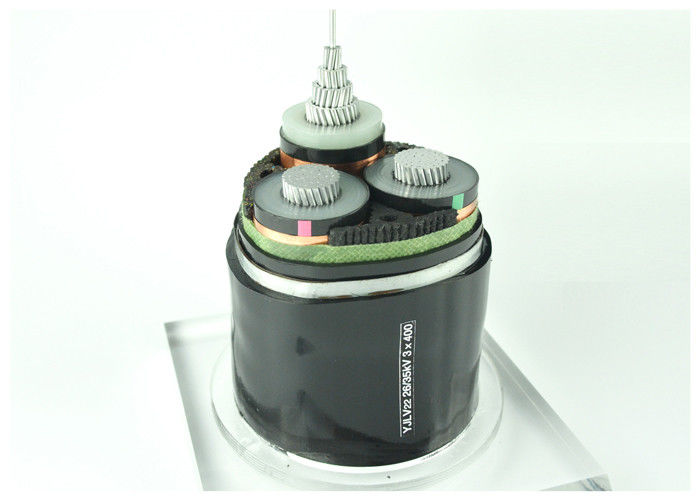

YJLV22 26/35kV 3x400SQMM সাঁজোয়া বৈদ্যুতিক তার
1. গোলাকার বেয়ার অ্যালুমিনিয়াম কোর IEC 60228 অনুযায়ী আটকে আছে
2. ভিতরের আধা-পরিবাহী স্তর
3. কোর অন্তরণ XLPE
4. HD 308 S2 অনুযায়ী কালার কোড
5. বাইরের আধা-পরিবাহী স্তর
6. আধা-পরিবাহী টেপ
7. কপার টেপ পর্দা
8. ফিলার
9. পিভিসি ভিতরের খাপ
10. গ্যালভানাইজড স্টিল টেপ আর্মার (STA)
11. পিভিসি বাইরের খাপ (লাল বা কালো)
কোড চিহ্নিতকরণ:
YJ: XLPE নিরোধক
এল: অ্যালুমিনিয়াম কন্ডাক্টর
V: পিভিসি খাপ
32: ইস্পাত তারের আর্মারিং-3 কোর
22: স্টিল টেপ আর্মারিং-3 কোর
72: অ্যালুমিনিয়াম তারের আর্মারিং-1 কোর
62: স্টেইনলেস স্টীল টেপ আর্মারিং-1 কোর
ZR: শিখা প্রতিরোধী
| টাইপ |
বর্ণনা |
রেটেড ভোল্টেজ |
না। কোর |
নামীয় বিভাগ (মিমি 2) |
অ্যাপ্লিকেশন |
| YJV YJLV |
কিউ বা আল কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড। পিভিসি চাদরযুক্ত বৈদ্যুতিক তার |
0.6/1KV |
1,2,3,4 |
1.5 থেকে 400 |
ভিতরে এবং বাইরে রাখার জন্য। LV XLPE ইনসুলেটেড পাওয়ার ক্যাবল রেটেড ভোল্টেজ U(Um) ≤10KV এ ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে ব্যবহার করা হয়। HV XLPE ইনসুলেটেড পাওয়ার ক্যাবল 10KV-35KV এর মধ্যে পাওয়ার ক্যাবল ট্রান্সমিশনকে বোঝায়, এটি প্রায়শই পাওয়ার ট্রান্সমিশনের প্রধান সড়কে প্রয়োগ করা হয়। ইনস্টলেশনের সময় নির্দিষ্ট ট্র্যাকশন সহ্য করতে সক্ষম, কিন্তু বাহ্যিক যান্ত্রিক শক্তি নয়। |
| 3+1 |
3×4+1×2.5 থেকে 3×400+1×185 |
| 6/6kV |
1,3 |
25 থেকে 500 |
| 8.7/10kV 8.7/15kV 12/20kV |
1 |
25 থেকে 500 |
| 3 |
25 থেকে 300 |
| 21/35kv |
1 |
50 থেকে 500 |
| YJV22 YJLV22 |
কিউ বা আল কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড স্টিল টেপ সাঁজোয়া পিভিসি চাদরযুক্ত বৈদ্যুতিক তার |
0.6/1KV |
3 |
1.5 থেকে 400 |
মাটিতে কবর দেওয়ার জন্য উপযুক্ত, বাহ্যিক যান্ত্রিক শক্তি সহ্য করতে সক্ষম তবে বড় টানা শক্তি। |
| 4 |
4 থেকে 240 |
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV |
3 |
25 থেকে 300 |
| 21/35kv |
3 |
50 থেকে 240 |
প্রযুক্তিগত তথ্য:
সর্বাধিক পরিবাহী তাপমাত্রা: স্বাভাবিকের অধীনে (90ওগ), জরুরী (130ওC) বা শর্ট সার্কিট 5 s (250℃) এর বেশি নয়।
মিন. পরিবেষ্টিত তাপমাত্রা। 0ওC, ইনস্টলেশনের পরে এবং শুধুমাত্র যখন কেবল একটি নির্দিষ্ট অবস্থানে থাকে
মিন. নমন ব্যাসার্ধ: একক কোরের জন্য 15 x তারের ওডি
মাল্টি কোরের জন্য 12 x কেবল ওডি
| পরীক্ষা ভোল্টেজ |
6/10 কেভি |
[কেভি] |
21/5 মিনিট |
| |
12/20 কেভি |
[কেভি] |
42 / 5 মিনিট |
| |
18/30 কেভি |
[কেভি] |
63 / 5 মিনিট |
| তাপমাত্রা পরিসীমা |
গতিতে |
|
-5°C থেকে +70°C |
| |
স্থির |
|
-20°C থেকে +70°C |
| অপারেটিং তাপমাত্রা |
শর্ট সার্কিট |
°সে |
250 |
| শর্ট সার্কিট সময় |
সর্বোচ্চ |
[সেকেন্ড] |
5 |
| নমন ব্যাসার্ধ |
মিনিট |
x ব্যাস |
15 |
| জ্বলনযোগ্যতা |
মান |
|
EN 60332-1-2 |
স্ট্যান্ডার্ড
আন্তর্জাতিক: IEC 60502, IEC 60228
চীন: GB/T 12706
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS, DIN এবং ICEA
সার্টিফিকেট
ISO,সিই, কেমা,আইইসি,RoHS, CCC,P3C
এবং অনুরোধে আরও অন্যান্য
এই পণ্যটি 3.6/6kV-26/36kV সিস্টেমের AC রেটেড ভোল্টেজ (U0/U) সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের ক্ষেত্রে প্রযোজ্য। এটি বাতাসে (কেবল ব্রিজ ফ্রেম, ইনডোর ওয়াল সাপোর্ট, এবং ট্রে) এবং মাটি (সরাসরি সমাহিত, তারের পরিখা, কাঠামোর পার্থক্য অনুসারে সুরক্ষা ect অনুযায়ী পাইপ) দ্বারা রুট করা হয়।
