উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম QINGDAO YICABLE CABLE
সাক্ষ্যদান ISO,CE,IEC,TUV,KEMA
পণ্যের বিবরণ
পণ্যের নাম:
STA আন্ডারগ্রাউন্ড ক্যাবল
নিরোধক:
পিভিসি / এক্সএলপিই
কন্ডাক্টর:
তামা
বর্ম:
ইস্পাত টেপ
মাপ:
1.0 ~ 630 sqMM
কোর:
3+1 কোর
জ্যাকেট:
পিভিসি / পিই / এলএসজেডএইচ
বিনামূল্যে নমুনা:
হ্যাঁ
ওয়ারেন্টি:
2 বছর
মান:
আইইসি/বিএস/আইএস/ভিডিই
বিশেষভাবে তুলে ধরা:

armored cable wiring

,

armoured power cable

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1000 মিটার
মূল্য
US$0.29 -119/Meter
প্যাকেজিং বিবরণ
কাঠের ড্রামস
ডেলিভারি সময়
৭ দিন
পরিশোধের শর্ত
টি/টি, এল/সি
যোগানের ক্ষমতা
20,000 প্রতি মাসে কিলোমিটার
পণ্যের বিবরণ

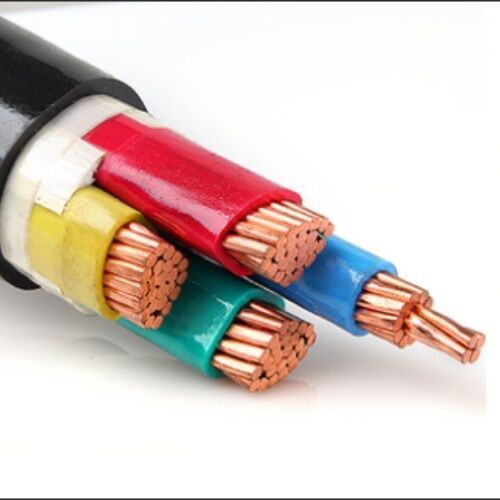

3x240+1x120mm2 ইস্পাত টেপ সাঁজোয়া বৈদ্যুতিক কেবল কপার কোর XLPE/PVC উত্তাপযুক্ত ভূগর্ভস্থ তার



তারের বিবরণ


1.U0/U: 0.6/1kV



2. স্ট্যান্ডার্ড: IEC60502, BS7870, GB/T12706



3. সর্বোচ্চ কাজের তাপমাত্রা: 90 ডিগ্রি সেলসিয়াস, প্রয়োজন হিসাবে 110 ডিগ্রি সেলসিয়াস হতে পারে



4. কন্ডাক্টর: ক্লাস 1/2 annealed বেয়ার কপার কঠিন বা strands



5. নিরোধক: XLPE



6.সাঁজোয়া: STA



7. খাপ: PVC



8. ক্রস সেকশন এলাকা: 1.5~630mm2



9. কোর: 1~5 কোর, 3C+1E,4C+1E,3C+2E



10. প্যাকিং: কাঠের ড্রাম বা প্রয়োজন হিসাবে



11. সার্টিফিকেশন: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB



12. মন্তব্য: শিখা retardant, অগ্নি প্রতিরোধ, কম ধূমপান এবং হ্যালোজেন মুক্ত, বা অন্যান্য সম্পত্তি উপলব্ধ হতে পারে







অ্যাপ্লিকেশন



STA সাঁজোয়া বৈদ্যুতিক কেবল YJV22 4+1 কোর কেবল 0.6/1kV পর্যন্ত এবং সহ AC রেটযুক্ত ভোল্টেজ Uo/U সহ বৈদ্যুতিক পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনগুলিতে প্রযোজ্য।

স্যাঁতসেঁতে এবং ভেজা জায়গায় আউটডোর এবং ইনডোর ইনস্টলেশনের জন্য, সরাসরি মাটিতে স্থাপন করা হয় যেখানে ঢালু এবং চলন্ত ভূখণ্ডে এবং উল্লম্ব বা ঝুঁকানো স্তরে এবং সেইসাথে স্লাইডিংয়ের জন্য সংবেদনশীল অবস্থানগুলিতে অতিরিক্ত যান্ত্রিক চাপ থাকে।



YJ: XLPE নিরোধক

V: পিভিসি নিরোধক

V: পিভিসি খাপ

22: গ্যালভানাইজড স্টিল টেপ আর্মারিং

32: গ্যালভানাইজড ইস্পাত তারের আর্মারিং





মান



আন্তর্জাতিক: IEC 60502, IEC 60228, IEC 60332

চীন: GB/T 12706.1-2008

অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS,DIN এবং ICEA

font-size:10.0000pt;mso-font-kerning:0.0000pt;">পিভিসি টাইপ ST2IEC 60502 থেকে, কালো





প্রযুক্তিগত তথ্য



রেটেড ভোল্টেজ: 0.6 / 1 কেভি

সর্বাধিক পরিবাহী তাপমাত্রা: স্বাভাবিকের অধীনে (90ওগ), জরুরী (130ওC) বা শর্ট সার্কিট 5 s (250℃) এর বেশি নয়।

মিন. পরিবেষ্টিত তাপমাত্রা। 0ওC, ইনস্টলেশনের পরে এবং শুধুমাত্র যখন কেবল একটি নির্দিষ্ট অবস্থানে থাকে

মিন. বাঁকানো ব্যাসার্ধ: 12 x কেবল ওডি







স্পেসিফিকেশন





নম কন্ডাক্টরের ক্রস-সেকশন Strands নং./Dia. কন্ডাক্টরের নিরোধক বেধ ভিতরের আচ্ছাদন বেধ ইস্পাত টেপ বেধ খাপের পুরুত্ব প্রায় OD প্রায় ওজন সর্বোচ্চ কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (20 ℃) ভোল্টেজ এসি পরীক্ষা করা বর্তমান রেটিং
মিমি2 পিসি/মিমি মিমি মিমি মিমি মিমি (মিমি) কেজি/কিমি Ω /কিমি kV/5 মিনিট বাতাসে (A) মাটিতে (A)
3 × 4+ 1 × 2.5 1/2.25+1/1.38 0.7 1.0 2 × 0.2 1.5 16.0 443 4.61 3.5 34 45
3 × 6+ 1 × 4 1/2.76+1/2.25 0.7 1.0 2 × 0.2 1.5 17.0 531 ৩.০৮ 3.5 43 57
3 × 10+ 1 × 6 ৭/১.৩৮+১/২.৮ 0.7 1.0 2 × 0.2 2.0 20.0 741 1.83 3.5 60 77
3 × 16+ 1 × 10 ৭/১.৭৮+৭/১.৩৮ 0.7 1.0 2 × 0.2 2.0 23.0 1135 1.15 3.5 83 105
3 × 25+ 1 × 16 7/2.14+7/1.78 0.9 1.0 2 × 0.2 2.0 26.0 1556 0.727 3.5 105 125
3 × 35+ 1 × 16 7/2.52+7/1.78 0.9 1.0 2 × 0.2 2.0 28.0 1896 0.524 3.5 125 155
3 × 50+ 1 × 25 10/2.52+7/2.14 1.0 1.0 2 × 0.2 2.0 31.0 2518 0.387 3.5 160 185
3 × 70+ 1 × 35 14/2.52+7/2.52 1.1 1.2 2 × 0.2 2.5 36.0 3293 0.268 3.5 200 225
3 × 95+ 1 × 50 19/2.52+10/2.52 1.1 1.2 2 × 0.5 2.5 40.0 4349 0.193 3.5 245 270
3 × 120+ 1 × 70 24/2.52+14/2.52 1.2 1.2 2 × 0.5 2.5 44.0 5365 0.153 3.5 285 310
3 × 150+ 1 × 70 30/2.52+14/2.52 1.4 1.4 2 × 0.5 3.0 49.0 6468 0.124 3.5 325 345
3 × 185+ 1 × 95 37/2.52+19/2.52 1.6 1.4 2 × 0.5 3.0 52.0 7854 ০.০৯৯১ 3.5 375 390
3 × 240+ 1 × 120 48/2.52+24/2.52 1.7 1.6 2 × 0.5 3.5 68.0 9814 0.0754 3.5 440 450
3 × 300+ 1 × 150 61/2.52+30/2.52 1.8 1.7 2 × 0.5 3.5 71.0 12781 0.0601 3.5 505 515
3 × 400+ 1 × 240 61/2.97+48/2.52 2.0 1.7 2 × 0.5 3.5 76.0 16359 0.0470 3.5 570 575






প্যাকিং এবং শিপিং



রপ্তানির জন্য সমস্ত তারগুলি কাঠের ড্রাম বা কাঠ এবং ইস্পাত ড্রাম দ্বারা ভালভাবে প্যাক করা এবং সুরক্ষিত।

প্যাকিং উপাদান তারের ওজন এবং আকারের উপর নির্ভর করে।

ভাল তথ্য, উত্পাদন তথ্য, এবং ক্লায়েন্টের তথ্য দৃঢ়ভাবে প্রতিটি আকারের ড্রামে মুদ্রিত হয়।



ভালভাবে প্যাক করা ক্যাবল ড্রামগুলি সমুদ্র বন্দরে পাঠানোর পরে, সেগুলি 20 FT কনটেইনার বা 40 FT কন্টেইনারে লোড করা হয়। সমস্ত তারের ড্রাম দৃঢ়ভাবে নিরাপত্তা বেল্ট দ্বারা স্থির করা হয় তা নিশ্চিত করার জন্য, সমুদ্রের মাল পরিবহনের সময় কোন চলাচল নেই।

পাত্রের আকার মোট লোড করা পণ্যের ওজন অনুসারে বা ক্লায়েন্টের প্রয়োজন অনুসারে বেছে নেওয়া হয়।





আমাদের সেবা



* আমরা চীনের দক্ষিণ-পশ্চিমে বৈদ্যুতিক তার এবং পাওয়ার তারের বৃহত্তম উত্পাদনকারী এবং 20 বছরেরও বেশি উত্পাদন এবং বিপণনের অভিজ্ঞতা রয়েছে।

* আমরা OEM গ্রহণ করি। তারের আকার এবং উপাদান কাস্টমাইজ করা হয়. আপনার নিজস্ব লোগো এবং

নিজস্ব নকশা স্বাগত জানাই. আমরা আপনার প্রয়োজন এবং বিবরণ অনুযায়ী উত্পাদন করা হবে;

* অনুগ্রহ করে আমাদের আরও পণ্যের তথ্যের জন্য অনুসন্ধান পাঠান এবং আমরা আপনাকে 12 ঘন্টার মধ্যে প্রতিক্রিয়া জানাব।
