উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম QINGDAO YICABLE CABLE
সাক্ষ্যদান ISO,CE,IEC,TUV,KEMA
পণ্যের বিবরণ
পণ্যের নাম:
এক্সএলপিই কপার কেবল
ভোল্টেজ:
1kV
কন্ডাক্টর:
তামা
নিরোধক:
এক্সএলপিই
বর্ম:
ইস্পাত টেপ
মাপ:
1.0 - 630 SQMM
কোর:
4 কোর এবং একটি পৃথিবী
জ্যাকেট:
PVC, PE বা LSZH
ওয়ারেন্টি:
2 বছর
মান:
আইইসি/বিএস/আইএস/ভিডিই
বিশেষভাবে তুলে ধরা:

armored cable wiring

,

armoured power cable

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
500 মিটার
মূল্য
US$0.3~119/Meter
প্যাকেজিং বিবরণ
কাঠ বা স্টিল ড্রামস
ডেলিভারি সময়
পরিমাণ অনুযায়ী এক বা দুই সপ্তাহ
পরিশোধের শর্ত
টি/টি, এল/সি
যোগানের ক্ষমতা
মাসে 10,000 কিলোমিটার
পণ্যের বিবরণ

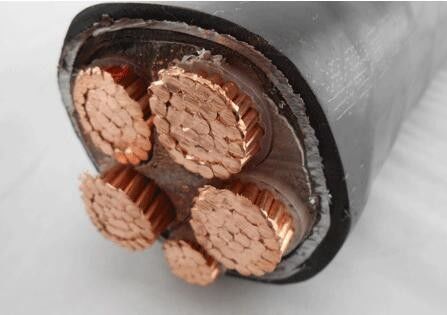

4 কোর 185 বর্গ মিমি আর্থ সহ 95 mm2 1kV সাঁজোয়া বৈদ্যুতিক কেবল ইস্পাত টেপ আরমর্ড XLPE কপার কেবল


বিস্তারিত



কোড : YJV22, ZR-YJV22, YJY23, ZR-YJY23
স্ট্যান্ডার্ডস : TS IEC 60502, IEC 502, VDE 0271, BS 6346
নির্মাণ : 1- সলিড, স্ট্র্যান্ডেড বা নমনীয় কপার কন্ডাক্টর
    2- XLPE নিরোধক (ক্রস-লিঙ্কড PE)
    3- গ্যালভানাইজড স্টিল টেপ আর্মার
    4- পিভিসি বাইরের খাপ, বা PE, LSOH
আবেদন : বিশেষত বাড়ির ভিতরে ইনস্টলেশনের জন্য, তারের নালীতে এবং শিল্প কারখানায় বা
    সুইচিং স্টেশন, অতিরিক্ত সুরক্ষা যেখানে ভূগর্ভস্থ ইনস্টলেশন
    যান্ত্রিক ক্ষতি অপ্রত্যাশিত।
প্রযুক্তিগত তথ্য : সর্বোচ্চ অপারেটিং তাপমাত্রা 90 ºC
    শর্ট সার্কিট তাপমাত্রা 250 ºC





YJ: XLPE নিরোধক

V: পিভিসি খাপ

22: গ্যালভানাইজড স্টিল টেপ আর্মারিং

ZR: শিখা retardant





প্রযুক্তি সম্পত্তি



1, দীর্ঘ সময় কাজ করার তাপমাত্রা 90 ℃ এ থাকে, শর্ট সার্কিটের শিকার হয় (5 সেকেন্ডের মধ্যে), কোরের তাপমাত্রা 250 ℃ এর বেশি হতে পারে না

2, পরিবেষ্টিত তাপমাত্রা -10 ℃ কম হওয়া উচিত নয়

3, ডিম্বপ্রসর তাপমাত্রা 0 ℃ কম হওয়া উচিত নয়

4, বর্মের সাথে একক কোরের বাঁকের ব্যাসার্ধ 20D এর বেশি হওয়া উচিত নয়, বর্মের সাথে একক কোরের বাঁকের ব্যাসার্ধ 15D এর বেশি হওয়া উচিত নয়, বর্মের সাথে তিনটি কোরের বাঁকের ব্যাসার্ধ 12D এর বেশি হওয়া উচিত নয়





টাইপ বিবরণ এবং অ্যাপ্লিকেশন উপলক্ষ



YJV22 XLPE উত্তাপ, ইস্পাত টেপ সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার মাটিতে কবর দেওয়ার জন্য উপযুক্ত, বাহ্যিক যান্ত্রিক শক্তি সহ্য করতে সক্ষম তবে বড় টানা শক্তি।
YJLV22 আল উত্তাপযুক্ত, ইস্পাত টেপ সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার কেবল
YJV32 কপার কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড, ফাইন স্টিল ওয়্যার সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার কেবল শ্যাফ্ট, জল এবং মাটিতে প্রয়োগ করুন, বৃহত্তর ইতিবাচক চাপ সহ্য করতে সক্ষম।
YJLV32 আল. কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড, ফাইন স্টিল ওয়্যার সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার কেবল
YJV42 কপার কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড, পুরু ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার খাদ, ভূগর্ভস্থ জল এবং স্তরের বড় পার্থক্য, বাহ্যিক যান্ত্রিক চাপ এবং মাঝারি টান শক্তি সহ্য করতে সক্ষম।
YJLV42 আল. কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড, পুরু ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার কেবল





মান



আন্তর্জাতিক: IEC 60502, IEC 60228, IEC 60332

চীন: GB/T 12706.1-2008

অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS,DIN এবং ICEA

font-size:10.0000pt;mso-font-kerning:0.0000pt;">পিভিসি টাইপ ST2IEC 60502 থেকে, কালো





প্রযুক্তিগত তথ্য



রেটেড ভোল্টেজ: 0.6 / 1 কেভি

সর্বাধিক পরিবাহী তাপমাত্রা: স্বাভাবিকের অধীনে (90ওগ), জরুরী (130ওC) বা শর্ট সার্কিট 5 s (250℃) এর বেশি নয়।

মিন. পরিবেষ্টিত তাপমাত্রা। 0ওC, ইনস্টলেশনের পরে এবং শুধুমাত্র যখন কেবল একটি নির্দিষ্ট অবস্থানে থাকে

মিন. নমন ব্যাসার্ধ: 12 x তারের OD





সার্টিফিকেট



অনুরোধে CE, RoHS, CCC, KEMA এবং আরও অন্যান্য







প্রযুক্তিগত পরামিতি





নম কন্ডাক্টরের ক্রস-সেকশন স্ট্র্যান্ড নং./ডিয়া। কন্ডাক্টরের নিরোধক বেধ ভিতরের আচ্ছাদন বেধ ইস্পাত টেপ বেধ খাপের পুরুত্ব প্রায় OD প্রায় ওজন সর্বোচ্চ কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (20 ℃) বর্তমান রেটিং
মিমি2 পিসি/মিমি মিমি মিমি মিমি মিমি (মিমি) কেজি/কিমি Ω/কিমি বাতাসে (A) মাটিতে (A)
4 × 4+ 1 × 2.5 1/2.25+1/1.38 0.7 1.0 2 × 0.2 1.5 18.4 565 4.61 34 45
4 × 6+ 1 × 4 1/2.76+1/2.25 0.7 1.0 2 × 0.2 1.5 19.8 692 ৩.০৮ 43 57
4 × 10+ 1 × 6 ৭/১.৩৮+১/২.৮ 0.7 1.0 2 × 0.2 2.0 22.8 953 1.83 60 77
4 × 16+ 1 × 10 ৭/১.৭৮+৭/১.৩৮ 0.7 1.0 2 × 0.2 2.0 25.8 1318 1.15 83 105
4 × 25+ 1 × 16 7/2.14+7/1.78 0.9 1.0 2 × 0.2 2.0 30.4 1877 0.727 105 125
4 × 35+ 1 × 16 7/2.52+7/1.78 0.9 1.0 2 × 0.2 2.0 34.1 2324 0.524 125 155
4 × 50+ 1 × 25 10/2.52+7/2.14 1.0 1.0 2 × 0.2 2.0 38.7 3415 0.387 160 185
4 × 70+ 1 × 35 14/2.52+7/2.52 1.1 1.2 2 × 0.2 2.5 44.2 4432 0.268 200 225
4 × 95+ 1 × 50 19/2.52+10/2.52 1.1 1.2 2 × 0.5 2.5 49.8 5747 0.193 245 270
4 × 120+ 1 × 70 24/2.52+14/2.52 1.2 1.2 2 × 0.5 2.5 55.4 7112 0.153 285 310
4 × 150+ 1 × 70 30/2.52+14/2.52 1.4 1.4 2 × 0.5 3.0 ৬০.১ 8556 0.124 325 345
4 × 185+ 1 × 95 37/2.52+19/2.52 1.6 1.4 2 × 0.5 3.0 66.9 10510 ০.০৯৯১ 375 390
4 × 240+ 1 × 120 48/2.52+24/2.52 1.7 1.6 2 × 0.5 3.5 74.8 13232 0.0754 440 450
4 × 300+ 1 × 150 61/2.52+30/2.52 1.8 1.7 2 × 0.5 3.5 78.4 16452 0.0601 505 515







প্যাকিং এবং শিপিং



রপ্তানির জন্য সমস্ত তারগুলি কাঠের ড্রাম বা কাঠ এবং ইস্পাত ড্রাম দ্বারা ভালভাবে প্যাক করা এবং সুরক্ষিত।

প্যাকিং উপাদান তারের ওজন এবং আকারের উপর নির্ভর করে।

ভাল তথ্য, উত্পাদন তথ্য, এবং ক্লায়েন্টের তথ্য দৃঢ়ভাবে প্রতিটি আকারের ড্রামে মুদ্রিত হয়।



ভালভাবে প্যাক করা ক্যাবল ড্রামগুলি সমুদ্র বন্দরে পাঠানোর পরে, সেগুলি 20 FT কনটেইনার বা 40 FT কন্টেইনারে লোড করা হয়। সমস্ত তারের ড্রাম দৃঢ়ভাবে নিরাপত্তা বেল্ট দ্বারা স্থির করা হয় তা নিশ্চিত করার জন্য, সমুদ্রের মাল পরিবহনের সময় কোন চলাচল নেই।

পাত্রের আকার মোট লোড করা পণ্যের ওজন অনুসারে বা ক্লায়েন্টের প্রয়োজন অনুসারে বেছে নেওয়া হয়।
