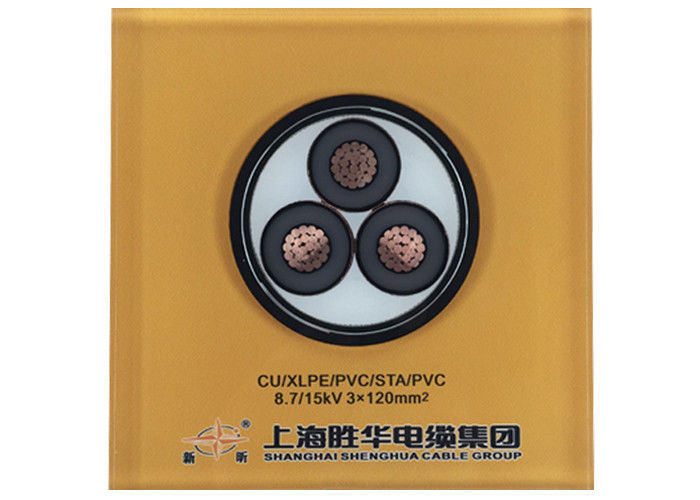

পেশাদার STA পাওয়ার সাঁজোয়া বৈদ্যুতিক তারের 120mm2 185mm2 240mm2 300mm2
MV(6 থেকে 35kv) পাওয়ার তারের বিবরণ
YJ: XLPE নিরোধক
V: পিভিসি খাপ
32: ইস্পাত তারের আর্মারিং-3 কোর
22: ইস্পাত টেপ আর্মারিং-3 কোর
72: অ্যালুমিনিয়াম তারের আর্মারিং-1 কোর
62: স্টেইনলেস স্টীল টেপ আর্মারিং-1 কোর
ZR: শিখা প্রতিরোধী
নির্মাণ
1 ..... আটকে থাকা খালি তামা
2 ..... অর্ধ-পরিবাহী উপাদানের ভিতরের স্তর
3 ..... ক্রস-লিঙ্কড পলিথিনের মূল নিরোধক
4 ..... অর্ধ-পরিবাহী উপাদানের বাইরের স্তর
5 ..... আধা-পরিবাহী টেপ
6 ..... তামার তারের পর্দা
7 ..... ফিলার স্ট্রিপ, সুতা, বা কাগজ
8..... অ বোনামোড়ানো টেপ বা শিখা retardant
9..... এক্সট্রুডপিভিসি ভিতরের আচ্ছাদন
10 .... স্টেইনলেস স্টীল টেপ সাঁজোয়া
11.... সামগ্রিক খাপ: পলিভিনাইলক্লোরাইড (PVC) বা FR-PVC, PE, LSOH
| MV(11kv 15kv 33kv) পাওয়ার তার |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.35), 21/35(40.35)), |
কোর সংখ্যা |
কন্ডাক্টর ক্রস-সেকশন এলাকা(mm2) |
| xlpe নিরোধক |
1 কোর 3 কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| কিউ কোর |
| YJV, N2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
| আল কোর |
| YJLV, NA2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJLV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
এই পণ্যটি 3.6/6kV-26/36kV সিস্টেমের AC রেটেড ভোল্টেজ (U0/U) সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের ক্ষেত্রে প্রযোজ্য। এটি বাতাসে (কেবল ব্রিজ ফ্রেম, ইনডোর ওয়াল সাপোর্ট, এবং ট্রে) এবং মাটি (সরাসরি সমাহিত, তারের পরিখা, কাঠামোর পার্থক্য অনুসারে সুরক্ষা ect অনুযায়ী পাইপ) দ্বারা রুট করা হয়।
আবেদন
ট্রান্সফরমার স্টেশন, সুইচিং ব্লক, বৈদ্যুতিক পাওয়ার প্ল্যান্ট এবং শিল্প কারখানায় ব্যবহৃত হয়।
মাঝারি ভোল্টেজ পাওয়ার তারের স্থির প্রয়োগের জন্য স্থল, ভিতরে এবং বাইরে সুবিধা, আউটডোর, তারের খালে, জলে, এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য স্ট্রেনের সংস্পর্শে আসে না।
মান
আন্তর্জাতিক: IEC 60502-2, IEC 60228
চীন: GB/T 12706.2-2008
অন্যান্য মান যেমনঅনুরোধের ভিত্তিতে BS, DIN এবং ICEA
প্রযুক্তিগত তথ্য
- DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622 অনুযায়ী পাওয়ার ক্যাবল
- তাপমাত্রা পরিসীমা সর্বোচ্চ +90 ডিগ্রি সেলসিয়াস পর্যন্ত
- ইনস্টলেশনের সময় তাপমাত্রা 0 °C থেকে +70 °C পর্যন্ত
- শর্ট সার্কিট তাপমাত্রা +250 °C (5 সেকেন্ড পর্যন্ত)
- নামমাত্র ভোল্টেজ Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- অপারেটিং ভোল্টেজ 3,6/6 kV = সর্বোচ্চ। 7,2 kV 6/10 kV = সর্বোচ্চ। 12 kV 18/30 kV = সর্বোচ্চ। 36 কেভি
- টেস্ট ভোল্টেজ ac 3,6/6 kV = 11 kV 5 মিনিট পর্যন্ত। 6/10 kV = 21 kV 5 মিনিট পর্যন্ত। 18/30 kV = 63 kV 5 মিনিট পর্যন্ত।
- নূন্যতম নমন ব্যাসার্ধ প্রায় 15 তারের ব্যাস
| পরীক্ষা ভোল্টেজ |
6/10 কেভি |
[কেভি] |
21/5 মিনিট |
| |
12/20 কেভি |
[কেভি] |
42 / 5 মিনিট |
| |
18/30 কেভি |
[কেভি] |
63 / 5 মিনিট |
| তাপমাত্রা পরিসীমা |
গতিতে |
|
-5°C থেকে +70°C |
| |
স্থির |
|
-20°C থেকে +70°C |
| অপারেটিং তাপমাত্রা |
শর্ট সার্কিট |
°সে |
250 |
| শর্ট সার্কিট সময় |
সর্বোচ্চ |
[সেকেন্ড] |
5 |
| নমন ব্যাসার্ধ |
মিনিট |
x ব্যাস |
15 |
| জ্বলনযোগ্যতা |
মান |
|
EN 60332-1-2
|
*) প্যাকিং: CUT = ড্রাম বা রিলে বিভিন্ন দৈর্ঘ্যের তার, প্রয়োজনীয় দৈর্ঘ্যে কাটা সম্ভব
সার্টিফিকেট
ISO,সিই, কেমা,আইইসি,RoHS, CCC,P3Cএবং অনুরোধে আরও অন্যান্য
ভোল্টেজ, কোর এবং ক্রস-সেকশনের টেবিল
| আইটেম |
ক্যাটাগরি এ, বি |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
21/35kV |
| ক্যাটাগরি এ, বি |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| একক কোর |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| তিন কোর |
mm2 |
২৫-৪০০ |
২৫-৪০০ |
35-400 |
50-400 |
50-400 |
50-400 |
ক্যাটাগরি A রেটেড ভোল্টেজ সহ কেবলটি 1 মিনিটের বেশি নয় এমন পরিস্থিতিতে ব্যবহার করা হয়৷ গ্রাউন্ডিং ফল্ট স্থায়ী সময়. ক্যাটাগরি B রেটেড ভোল্টেজ সহ তারের জন্য, গ্রাউন্ডিং ফল্ট স্থায়ী হওয়ার সময় সাধারণত 1 ঘন্টার বেশি হয় না, সর্বোচ্চ। দীর্ঘস্থায়ী সময় 8 ঘন্টার বেশি নয়, বার্ষিক গ্রাউন্ড ফল্ট দীর্ঘস্থায়ী সময় মোট 125 ঘন্টার বেশি হওয়া উচিত নয়, ক্যাটাগরি C-তে সমস্ত সিস্টেম অন্তর্ভুক্ত যা ক্যাটাগরি A এবং B আশা করে।
প্যাকিং এবং শিপিং
রপ্তানির জন্য সমস্ত তারগুলি কাঠের ড্রাম বা কাঠ এবং ইস্পাত ড্রাম দ্বারা ভালভাবে প্যাক করা এবং সুরক্ষিত। প্যাকিং উপাদান তারের ওজন এবং আকারের উপর নির্ভর করে। ভালভাবে প্যাক করা ক্যাবল ড্রামগুলি সমুদ্র বন্দরে পাঠানোর পরে, সেগুলি 20 FT কনটেইনার বা 40 FT কন্টেইনারে লোড করা হয়। সমস্ত তারের ড্রাম দৃঢ়ভাবে নিরাপত্তা বেল্ট দ্বারা স্থির করা হয় তা নিশ্চিত করার জন্য, সমুদ্রের মাল পরিবহনের সময় কোন চলাচল নেই। পাত্রের আকার মোট লোড করা পণ্যের ওজন অনুসারে বা ক্লায়েন্টের প্রয়োজন অনুসারে বেছে নেওয়া হয়।
সেবা
* আমরা চীনে বৈদ্যুতিক তার এবং পাওয়ার তারের বৃহত্তম উত্পাদনকারী এবং 20 বছরেরও বেশি উত্পাদন এবং বিপণনের অভিজ্ঞতা রয়েছে।
* আমরা OEM গ্রহণ করি। তারের আকার এবং উপাদান কাস্টমাইজ করা হয়. আপনার নিজস্ব লোগো এবং নিজস্ব নকশা স্বাগত জানাই. আমরা আপনার প্রয়োজন এবং বিবরণ অনুযায়ী উত্পাদন করা হবে;
* অনুগ্রহ করে আমাদের আরও পণ্যের তথ্যের জন্য অনুসন্ধান পাঠান এবং আমরা আপনাকে 12 ঘন্টার মধ্যে প্রতিক্রিয়া জানাব।
