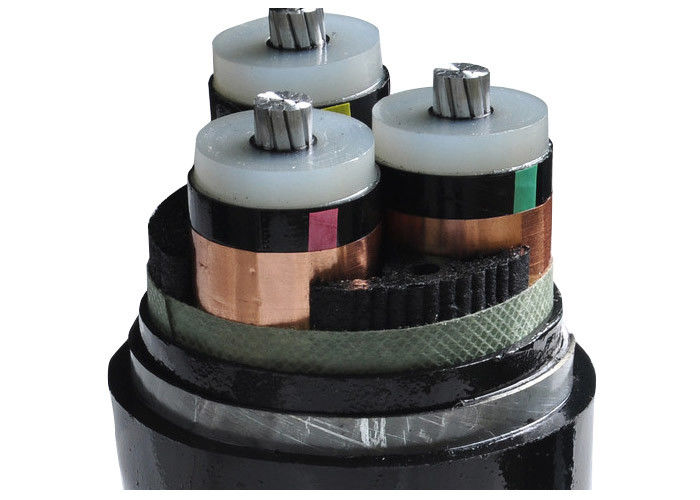

মাঝারি ভোল্টেজ ইস্পাত সাঁজোয়া বৈদ্যুতিক তারের সঙ্গে 3 কোর পিভিসি sheath
নির্মাণ
CU (AL) /XLPE বিচ্ছিন্ন বৈদ্যুতিক তারের
তামা (অ্যালুমিনিয়াম) /এক্সএলপিই বিচ্ছিন্নতা /স্টিলের তারের বর্মযুক্ত /পিভিসি শ্যাফ ক্যাবল
এই অগ্নি প্রতিরোধক তারের সব ধরনের কম ধোঁয়া, কম হ্যালোজেন, কম ধোঁয়া হ্যালোজেন মুক্ত, এবং অ-ধোঁয়া nonhalogenated এবং তিন শ্রেণীর A, B, C জুড়ে।
এই ক্যাবলটি 0.6/1, 1.8/3, 3.6/6, 6/10, 8.7/10, 8.7/15, 12/20, 21/35, 18/30, 26/35KV এর রেট ভোল্টেজে কাজ করে এমন বৈদ্যুতিক ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।
এক্সএলপিই বিচ্ছিন্ন পাওয়ার ক্যাবলের কাগজ বিচ্ছিন্ন এবং পিভিসি বিচ্ছিন্ন ক্যাবলের তুলনায় বেশ কয়েকটি সুবিধা রয়েছে।
এক্সএলপিই পাওয়ার ক্যাবলের উচ্চ বৈদ্যুতিক শক্তি, যান্ত্রিক শক্তি, উচ্চ বয়স প্রতিরোধের, পরিবেশগত চাপ প্রতিরোধের অ্যান্টিথটিকাল জারা, এবং এটি সহজ নির্মাণ,দীর্ঘমেয়াদী তাপমাত্রার সুবিধাজনক এবং উচ্চতর অপারেটিং ব্যবহার করে. এটি কোন ড্রপ সীমাবদ্ধতা ছাড়াই স্থাপন করা যেতে পারে.
প্রয়োগ
৩৫ কেভি এবং তার নিচে ভোল্টেজযুক্ত পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত হয়।
স্থির প্রয়োগের জন্য উচ্চ এবং মাঝারি ভোল্টেজ পাওয়ার ক্যাবল মাটিতে, অভ্যন্তরীণ এবং বহিরাগত সুবিধা, বহিরঙ্গন, ক্যাবল চ্যানেলে, পানিতে,এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য স্ট্রেনের সংস্পর্শে না আসে.
| এমভি ((11kv 15kv 33kv) পাওয়ার ক্যাবল |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
কোর নং |
কন্ডাক্টর ট্রান্সসেকশন এরিয়া ((মিমি2) |
| xlpe বিচ্ছিন্নতা |
১টি কোর ৩টি কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| সিউ কোর |
| YJV, N2XSY;পিভিসি গর্তযুক্ত পাওয়ার ক্যাবল |
| YJV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJV32, YJV42; স্টীল তারের প্যান্ট করা, পিভিসি আবৃত পাওয়ার ক্যাবল |
| আল কোর |
| YJLV, NA2XSY; পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJLV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJLV32, YJLV42; স্টিলের তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল |
স্ট্যান্ডার্ড
আন্তর্জাতিকঃ আইইসি ৬০৫০২, আইইসি ৬০২২৮
চীন: GB/T 12706
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS, DIN এবং ICEA
প্রযুক্তিগত তথ্যঃ
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিকের নিচে (90ওC), জরুরী অবস্থা (130ওC) অথবা শর্ট সার্কিট ৫ সেকেন্ড (250°C) এর বেশি নয়।
মিনি. পরিবেশে তাপমাত্রা. 0ওC, ইনস্টলেশনের পর এবং কেবলমাত্র ক্যাবলটি স্থির অবস্থানে থাকলে
ন্যূনতম বন্ডিং ব্যাসার্ধঃ একক কোর জন্য 15x ক্যাবল O.D.
মাল্টি-কারের জন্য 12 x ক্যাবল ও.ডি.
| পরীক্ষার ভোল্টেজ |
৬ / ১০ কেভি |
[কেভি] |
২১/৫ মিনিট। |
| |
12 / 20 কেভি |
[কেভি] |
৪২/৫ মিনিট। |
| |
১৮/৩০ কিলোভোল্ট |
[কেভি] |
৬৩/৫ মিনিট। |
| তাপমাত্রা পরিসীমা |
চলমান |
|
-৫°সি থেকে +৭০°সি |
| |
স্থির |
|
-২০°সি থেকে +৭০°সি |
| অপারেটিং তাপমাত্রা |
শর্ট সার্কিট |
°C |
250 |
| শর্ট সার্কিট সময় |
ম্যাক্স. |
[সেকেন্ড] |
5 |
| বাঁকানোর ব্যাসার্ধ |
মিনিট। |
x ব্যাসার্ধ |
15 |
| জ্বলনযোগ্যতা |
স্ট্যান্ডার্ড |
|
EN 60332-1-2 |
সার্টিফিকেট
আইএসও,সিই, কেইএমএআইইসি,RoHS, সিসিসি,P3Cএবং অনুরোধে আরো অনেক
এই পণ্যটি 3.6/6kV-26/36kV সিস্টেমের AC নামমাত্র ভোল্টেজ ((U0/U) সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনে প্রযোজ্য। এটি বায়ুতে রুট করা হয় (কেবল ব্রিজ ফ্রেম,অভ্যন্তরীণ প্রাচীর সমর্থন,এবং ট্রে) এবং মাটি ((সরাসরি buried, ক্যাবল ট্রেনচ, পাইপ ইত্যাদি) যথাক্রমে সুরক্ষা স্তর কাঠামোর পার্থক্য অনুযায়ী।
আমাদের সেবাসমূহ
* আমরা চীনের বৃহত্তম বৈদ্যুতিক তার এবং পাওয়ার তারের উত্পাদনকারী এবং 20 বছরেরও বেশি উত্পাদন এবং বিপণনের অভিজ্ঞতা রয়েছে।
* আমরা OEM গ্রহণ করি। তারের আকার এবং উপাদান কাস্টমাইজ করা হয়। আপনার নিজস্ব লোগো এবং নিজস্ব নকশা স্বাগত জানাই। আমরা আপনার প্রয়োজনীয়তা এবং বর্ণনা অনুযায়ী উত্পাদন করব;
* দয়া করে আমাদের আরও পণ্য তথ্যের জন্য অনুসন্ধান পাঠান এবং আমরা আপনাকে 12 ঘন্টার মধ্যে প্রতিক্রিয়া জানাব।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1শিপিং:ভারী ওজনের কারণে সমুদ্র বা বায়ু দ্বারা। নমুনাগুলি ডিএইচএল, ফেডেক্স ইত্যাদি দ্বারা প্রেরণ করা হবে
2অর্থ প্রদান:আমরা টি/টি, এল/সি গ্রহণ করি, আপনি যা পছন্দ করেন তা চয়ন করুন
3.ডেলিভারি সময়:সাধারণত 7 ~ 10 কার্যদিবসের পরে প্রাপ্তি আমানত। পরিমাণ অনুযায়ী।
4. এমওকিউ:সাধারণত আমাদের MOQ 1000 মিটার। 20 সেন্টিমিটারের নিচে নমুনা বিনামূল্যে সরবরাহ করা যেতে পারে।
