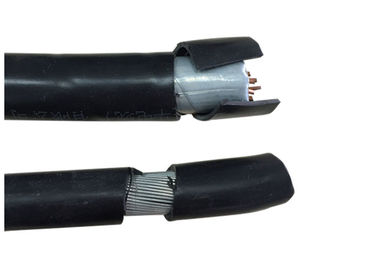

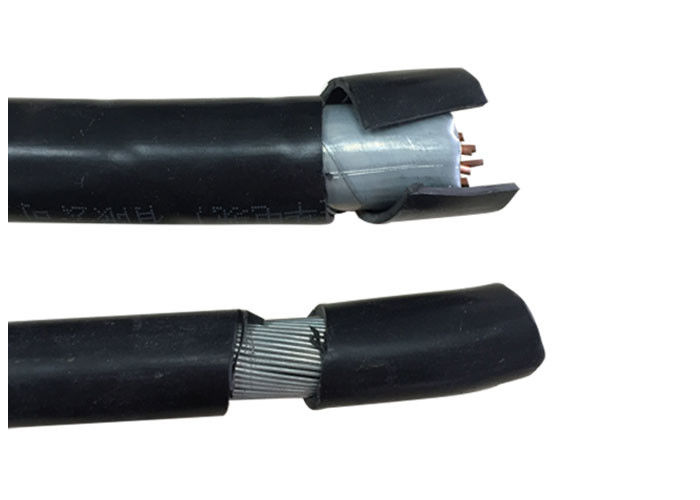

অ্যালুমিনিয়াম বর্মযুক্ত বৈদ্যুতিক তারের তামার স্ক্রিন এক্সএলপিই বিচ্ছিন্ন উচ্চ চাপের তারের
উচ্চ চাপবর্মযুক্ত পাওয়ার ক্যাবলপাওয়ার ক্যাবলের বিবরণ
YJ: এক্সএলপিই বিচ্ছিন্নতা
V: পিভিসি গর্ত
32:স্টিলের তারের বর্মিং ০৩ কোর
22:স্টিলের টেপ রক্ষাকবচ ০৩ কোর
72: অ্যালুমিনিয়াম তারের বর্মিং ০১ কোর
62: স্টেইনলেস স্টীল টেপ বর্মিং √1 কোর
ZR: অগ্নি প্রতিরোধী
মানদণ্ড
আন্তর্জাতিকঃ আইইসি 60502-2, আইইসি 60228
চীন: GB/T 12706.2-2008
অন্যান্য মান যেমন:BS,DIN এবং ICEA অনুরোধে
| এমভি ((11kv 15kv 33kv) পাওয়ার ক্যাবল |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
কোর নং |
কন্ডাক্টর ট্রান্সসেকশন এরিয়া ((মিমি2) |
| xlpe বিচ্ছিন্নতা |
১টি কোর ৩টি কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| সিউ কোর |
| YJV, N2XSY;পিভিসি গর্তযুক্ত পাওয়ার ক্যাবল |
| YJV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJV32, YJV42; স্টীল তারের প্যান্ট করা, পিভিসি আবৃত পাওয়ার ক্যাবল |
| আল কোর |
| YJLV, NA2XSY; পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJLV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
YJLV32, YJLV42; স্টিলের তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল
|
প্রয়োগঃ
a. ট্রান্সফরমার স্টেশন, সুইচিং ব্লক, বৈদ্যুতিক বিদ্যুৎ কেন্দ্র এবং শিল্প উদ্ভিদগুলিতে ব্যবহৃত হয়। স্থিতিশীল অ্যাপ্লিকেশনের জন্য মাঝারি ভোল্টেজ পাওয়ার ক্যাবল মাটিতে, অভ্যন্তরীণ এবং বহিরাগত সুবিধা, বহিরঙ্গন,ক্যাবল চ্যানেলগুলিতে, পানিতে, এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য প্রবণতার শিকার হয় না।
b. বাহ্যিক প্রভাবের প্রভাব এড়ানোর জন্য, কনসেন্ট্রিক তামা কন্ডাক্টরের সাথে কন্ডাক্টর এবং বিচ্ছিন্নতার মধ্যে আঠালো অর্ধ-পরিবাহী স্তরটি এক্সট্রুড করা হয়,বৈদ্যুতিক ক্ষেত্রের সীমাবদ্ধতা এবং আংশিক স্রাব প্রতিরোধ নিশ্চিত করে.
c. এর খুব কম ডাইলেক্ট্রিক ক্ষতির কারণ, যা তার পুরো অপারেটিং লাইফ জুড়ে ধ্রুবক থাকে এবং এক্সএলপিই-উপাদানের চমৎকার নিরোধক বৈশিষ্ট্যগুলির কারণে,আধা-পরিবাহী উপাদানের অভ্যন্তরীণ এবং বাহ্যিক পর্দা দিয়ে দৃঢ়ভাবে লম্বভাবে spliced (এক প্রক্রিয়া মধ্যে extruded), তারের একটি উচ্চ অপারেটিং নির্ভরযোগ্যতা আছে।
নির্মাণ
| কন্ডাক্টর: |
Cu গোলাকার অ্যালুমিনিয়াম, মাল্টি-ওয়্যার স্ট্রেনড কমপ্যাক্টড (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295 অনুসারে ক্লাস 2 |
| অভ্যন্তরীণ স্ক্রিনঃ |
কন্ডাক্টরের উপর এক্সট্রুড সেমি-কন্ডাক্টিভ স্কিন |
| বিচ্ছিন্নতাঃ |
এক্সএলপিই (ক্রস-লিঙ্কড পলিথিলিন, সাম্প্রতিক চিহ্নঃ পিই-এক্স) যৌগ DIX 8 acc. থেকে HRN HD 620 S1 ili 2XI1 acc. থেকে DIN VDE 0207 dio 22 |
| বাহ্যিক স্ক্রিনঃ |
বিচ্ছিন্নতার উপর এক্সট্রুড সেমি-কন্ডাক্টিভ চামড়া, বিচ্ছিন্নতার সাথে লম্বভাবে স্প্লাইসড (+ সেমি-কন্ডাক্টিভ উপাদান থেকে টেপ) |
| কন্ডাক্টরস্ক্রিন: |
তামার টেপ counter-helix মধ্যে আবৃত |
| ভরাটঃ |
ফিলার, স্ট্রিপ, গার, বা কাগজ |
| প্যাকিং: |
অ বোনা আবরণ টেপ বা অগ্নি প্রতিরোধক বা জলরোধী |
| অভ্যন্তরীণ আবরণ: |
এক্সট্রুড পিভিসি |
| প্যান্টঃ |
অ্যালুমিনিয়াম তার |
| সামগ্রিক গর্ত |
পলিভিনাইল ক্লোরাইড (পিভিসি) অথবা এফআর-পিভিসি, পিই, এলএসওএইচ |
| কভার রঙ |
কালো, লাল বা কাস্টমাইজড |
| নামঃ কন্ডাক্টরের ক্রস-সেকশন |
কন্ডাক্টরের স্ট্র্যান্ড নং/ডায়া |
আইসোলেশন বেধ |
অভ্যন্তরীণ গহ্বরের বেধ |
ডায়া, বর্মড ওয়্যার |
গর্তের বেধ |
প্রায়. ওভারডোজ. |
অনুমান করুন।
ওজন
|
কন্ডাক্টরের সর্বাধিক ডিসি প্রতিরোধ (20 °C) |
টেস্টিং ভোল্টেজ এসি |
বর্তমান রেটিং |
| মিমি2 |
পিসি/মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
(মিমি) |
কেজি/কিমি |
Ω /km |
কেভি/৫ মিনিট |
বাতাসে (এ) |
মাটিতে ((A) |
| ১ × ৫০ |
১০/২।52 |
8 |
1.2 |
2.0 |
2.2 |
40.0 |
2857 |
0.387 |
63 |
210 |
215 |
| ১ × ৭০ |
১৪/২।52 |
8 |
1.2 |
2.0 |
2.3 |
42.0 |
3166 |
0.268 |
63 |
260 |
265 |
| ১ × ৯৫ |
১৯/২।52 |
8 |
1.2 |
2.0 |
2.3 |
43.0 |
3499 |
0.193 |
63 |
320 |
315 |
| ১ × ১২০ |
২৪/২।52 |
8 |
1.3 |
2.5 |
2.4 |
46.0 |
4264 |
0.153 |
63 |
370 |
360 |
| ১ × ১৫০ |
৩০/২।52 |
8 |
1.4 |
2.5 |
2.5 |
48.0 |
4671 |
0.124 |
63 |
420 |
405 |
| ১ × ১৮৫ |
৩৭/২।52 |
8 |
1.4 |
2.5 |
2.5 |
49.0 |
5121 |
0.0991 |
63 |
480 |
455 |
| ১ × ২৪০ |
৪৮/২52 |
8 |
1.4 |
2.5 |
2.6 |
52.0 |
5780 |
0.0754 |
63 |
565 |
530 |
| ১ × ৩০০ |
৬১/২।52 |
8 |
1.4 |
2.5 |
2.7 |
54.0 |
6482 |
0.0601 |
63 |
650 |
595 |
| ১ × ৪০০ |
৬১/২।97 |
8 |
1.4 |
2.5 |
2.8 |
58.0 |
7657 |
0.0470 |
63 |
755 |
680 |
| ১ × ৫০০ |
৬১/৩।23 |
8 |
1.6 |
2.5 |
2.9 |
61.0 |
8894 |
0.0366 |
63 |
865 |
765 |
সার্টিফিকেট
আইএসও,সিই, কেইএমএআইইসি,RoHS, সিসিসি,P3Cএবং অনুরোধে আরো অনেক
এই পণ্যটি 3.6/6kV-26/36kV সিস্টেমের AC নামমাত্র ভোল্টেজ ((U0/U) সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনে প্রযোজ্য। এটি বায়ুতে রুট করা হয় (কেবল ব্রিজ ফ্রেম,অভ্যন্তরীণ প্রাচীর সমর্থন,এবং ট্রে) এবং মাটি ((সরাসরি buried, ক্যাবল ট্রেনচ, পাইপ ইত্যাদি) যথাক্রমে সুরক্ষা স্তর কাঠামোর পার্থক্য অনুযায়ী।
প্যাকিং ও শিপিং
রপ্তানির জন্য সমস্ত ক্যাবল ভালভাবে প্যাক করা হয় এবং কাঠের ড্রাম বা কাঠ এবং ইস্পাত ড্রাম দ্বারা সুরক্ষিত হয়। প্যাকিং উপাদানটি ক্যাবলের ওজন এবং আকারের উপর নির্ভর করে।সমুদ্র বন্দরে পাঠানো ভাল প্যাকিং তারের ডামেল পরে, তারা 20 FT কনটেইনার বা 40 FT কনটেইনার মধ্যে লোড করা হয়। সমস্ত তারের ড্রাম সুরক্ষা বেল্ট দ্বারা দৃঢ়ভাবে সংযুক্ত করা হয়, নিশ্চিত করার জন্য, সমুদ্র মালবাহী সময় কোন আন্দোলন।কন্টেইনারের আকার মোট লোড পণ্যের ওজন অনুযায়ী বা ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত হয়.
