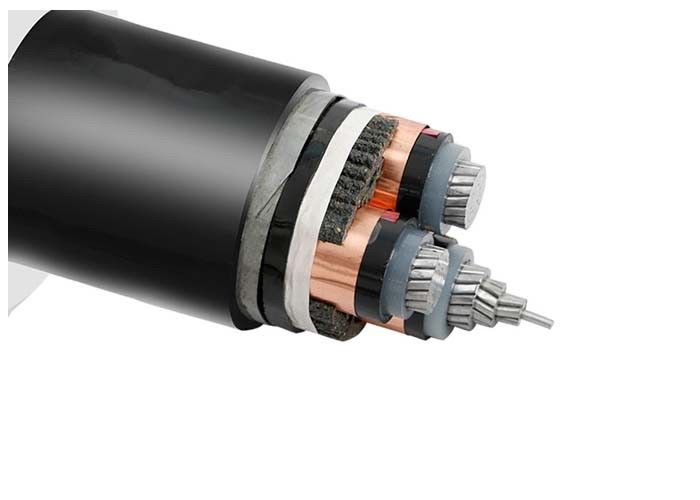

হাই ভোল্টেজ অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিই বিচ্ছিন্ন ইস্পাত সাঁজোয়া বৈদ্যুতিক তারের তিন কোর 3x400mm2 35kV
নির্মাণ
অ্যালুমিনিয়ামের নগ্ন কন্ডাক্টর
অর্ধ-পরিবাহী উপাদানগুলির অভ্যন্তরীণ স্তর
ক্রস-লিঙ্কড পলি ইথিলিনের কোর আইসোলেশন
আধা-পরিবাহী উপাদানগুলির বাইরের স্তর
তামার টেপের স্ক্রিন
ফিলার স্ট্রিপ, গার, বা কাগজ
অ বোনার্যাপিং টেপ
এক্সট্রুডপিভিসি অভ্যন্তরীণ আবরণ
গ্যালভানাইজড স্টীল টেপ রক্ষাকবচ
সামগ্রিক গ্লাভস পলিভিনাইল ক্লোরাইড (পিভিসি) বা এফআর-পিভিসি, পিই, এলএসওএইচ
অ্যাপ্লিকেশন
পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত হয় যার ভোল্টেজ 35kv এবং তার নিচে।এক্সএলপিই পাওয়ার ক্যাবল শুধুমাত্র চমৎকার বিদ্যুতের বৈশিষ্ট্যগুলিই নয়, যন্ত্রপাতি, তাপ এবং বয়স্ক প্রতিরোধী, পরিবেশগত চাপ প্রতিরোধী এবং রাসায়নিক জারা প্রতিরোধী, কিন্তু এছাড়াও সহজ গঠন, হালকা ওজন, laying ড্রপ দ্বারা কোন সীমাবদ্ধতা,এবং দীর্ঘমেয়াদী কাজের জন্য উচ্চ তাপমাত্রা ভাতা.
ইনস্টলেশনের সময় নির্দিষ্ট ট্র্যাকশন সহ্য করতে সক্ষম, কিন্তু বাহ্যিক যান্ত্রিক শক্তি নয়।মানদণ্ড
আন্তর্জাতিকঃআইইসি ৬০৫০২, আইইসি ৬০২২৮
চীন: GB/T 12706.1-2008
অন্যান্য মান যেমন:BS,DIN এবং ICEA অনুরোধে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ২-৩৫কেভি
ম্যাক্স.কন্ডাক্টর তাপমাত্রা.: স্বাভাবিক (90°C), শর্ট সার্কিট ৫ সেকেন্ডের বেশি নয় (160°Cযখন সেশনের আয়তন ৩০ এর নিচে থাকে০ মিমি2, ১৪0°Cযখন সেকশনের আয়তন 30 এর বেশি হয়০ মিমি2)
মিনিট. এবিবিএন্টটিএমপি.:যদি পরিবেষ্টিত তাপমাত্রা 0 এর নিচে থাকে তবে তারের প্রিহিট করা উচিত°C
মিনিট।বাঁকানো ব্যাসার্ধঃএকক কোর ক্যাবল 20(d+D)±৫%
মাল্টি-কোর ক্যাবল ১৫(d+D)±৫%
কোড নাম
YJ: এক্সএলপিই বিচ্ছিন্নতা
V: পিভিসি গর্ত
32:স্টিলের তারের বর্মিং ০৩ কোর
72: অ্যালুমিনিয়াম তারের বর্মিং ০১ কোর
ZR: অগ্নি প্রতিরোধী
| এমভি ((৬ থেকে ৩৫ কেভি) পাওয়ার ক্যাবল |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
কোর নং |
কন্ডাক্টর ট্রান্সসেকশন এরিয়া ((মিমি2) |
| xlpe বিচ্ছিন্নতা |
১টি কোর ৩টি কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| সিউ কোর |
আল কোর |
| YJV, N2XSY;পিভিসি গর্তযুক্ত পাওয়ার ক্যাবল |
YJLV, NA2XSY; পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
YJLV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJV32, YJV42; স্টীল তারের প্যান্ট করা, পিভিসি আবৃত পাওয়ার ক্যাবল |
YJLV32, YJLV42; স্টিলের তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল
|
সার্টিফিকেট
সিই, রোএইচএস, সিসিসি, কেএমএ এবং আরও অনেক কিছু অনুরোধের ভিত্তিতে
4 ভোল্টেজ, কোর এবং ক্রস-সেকশন টেবিল
| পয়েন্ট |
ক্যাটাগরি A,B |
3.6/6kV |
৬/১০ কেভোল্ট |
8.7/15kV |
১২/২০ কেভি |
১৮/৩০ কিলোভোল্ট |
২১/৩৫ কিলোভোল্ট |
| ক্যাটাগরি A,B |
৬/৬ কিলোভোল্ট |
8.7/10kV |
১২/১৫ কিলোভোল্ট |
১৮/২০ কেভি |
- |
২৬/৩৫ কিলোভোল্ট |
| একক কোর |
মিমি2 |
২৫-১২০০ |
২৫-১২০০ |
৩৫-১২০০ |
৫০-১২০০ |
৫০-১২০০ |
৫০-১২০০ |
| তিন কোর |
মিমি2 |
২৫-৪০০ |
২৫-৪০০ |
৩৫-৪০০ |
৫০-৪০০ |
৫০-৪০০ |
৫০-৪০০ |
ক্যাটাগরি এ নামমাত্র ভোল্টেজের ক্যাবলটি এমন পরিস্থিতিতে ব্যবহার করা হয় যেখানে গ্রাউন্ডিং ত্রুটির সময়কাল 1 মিনিটের বেশি প্রয়োজন হয় না।গ্রাউন্ডিং ত্রুটির সময়কাল সাধারণত ১ ঘণ্টার বেশি হয় না, সর্বোচ্চ স্থায়ী সময় 8 ঘন্টা অতিক্রম করা উচিত নয়, বার্ষিক স্থল ত্রুটি স্থায়ী সময় মোট 125 ঘন্টা অতিক্রম করা উচিত নয়, বিভাগ C অন্তর্ভুক্ত সব সিস্টেম ক্যাটাগরি A এবং B আশা।
প্যাকিং ও শিপিং
আমরা ক্রয় আদেশ অনুযায়ী সবচেয়ে কঠোর ডেলিভারি সময়সূচী পূরণ করতে সক্ষম।সময়সীমা পূরণ সবসময়ই সর্বোচ্চ অগ্রাধিকার, যেহেতু তারের বিতরণে যে কোনও বিলম্ব প্রকল্পের সামগ্রিক বিলম্ব এবং ব্যয় অতিক্রম করতে পারে.
ক্যাবল কাঠের রিল, তরল বাক্স এবং কয়েলগুলিতে সরবরাহ করা হয়। ক্যাবল শেষগুলি আর্দ্রতা থেকে রক্ষা করার জন্য BOPP স্ব-আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপ দিয়ে সিল করা হয়।প্রয়োজনীয় চিহ্নিতকরণটি গ্রাহকের প্রয়োজনীয়তা অনুসারে বায়ু প্রতিরোধী উপাদান দিয়ে ড্রামের বাইরের অংশে মুদ্রণ করা হবে.
