কেবল ইলেক্ট 185MM x5 কোর SWA PVC সাঁজোয়া বৈদ্যুতিক কেবল চীন প্রস্তুতকারক

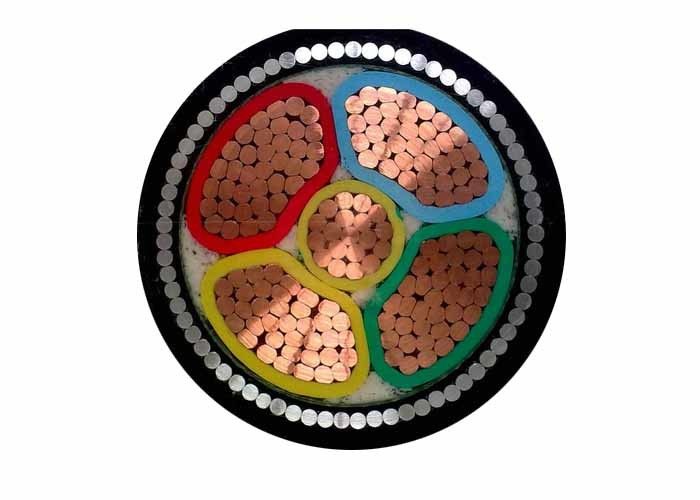

নির্মাণ
①কন্ডাক্টর: প্লেইন সার্কুলার স্ট্র্যান্ডেড কপার কন্ডাক্টর, IEC 60228 ক্লাস 2 এর সাথে সামঞ্জস্যপূর্ণ
②অন্তরণ: XLPE (ক্রস-লিঙ্কড পলিথিন) 90 রেট করা হয়েছেoগ
③অভ্যন্তরীণ আচ্ছাদন: পিভিসি
④ভিতরের খাপ: পিভিসি
⑤আর্মারিং: ইস্পাত তার
⑥সামগ্রিক খাপ: পিভিসি টাইপ ST8IEC 60502 থেকে, কালো
দ্রষ্টব্য:মান অনুযায়ী বা অনুরোধ অনুযায়ী অন্তরণ রং
অ্যাপ্লিকেশন
0.6/1 কেভি ইনডোর/আউটডোর পর্যন্ত রেটেড ভোল্টেজ সহ পাওয়ার ডিস্ট্রিবিউশন লাইন বা ফিক্সড ইনস্টলেশনে ব্যবহারের জন্য উপযুক্ত, নালীতে আবদ্ধ, ভূগর্ভস্থ নালীতে যেখানে যান্ত্রিক ক্ষতি সাপেক্ষে নয়।
মান
আন্তর্জাতিক: IEC 60502, IEC 60228
চীন: GB/T 12706.1-2008
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS,DIN এবং ICEA
প্রযুক্তিগত তথ্য
রেটেড ভোল্টেজ: 0.6 / 1 কেভি
সর্বাধিক কন্ডাক্টর তাপমাত্রা: স্বাভাবিকের অধীনে (90℃), জরুরী (130℃) বা শর্ট সার্কিট 5 s (250℃) অবস্থার বেশি নয়।
মিন. পরিবেষ্টিত তাপমাত্রা। 0℃, ইনস্টলেশনের পরে এবং শুধুমাত্র যখন তারের একটি নির্দিষ্ট অবস্থানে থাকে
মিন. নমন ব্যাসার্ধ: 20 x তারের OD
সার্টিফিকেট
অনুরোধে CE, RoHS, CCC, KEMA এবং আরও অন্যান্য
স্পেসিফিকেশন
| নম কন্ডাক্টরের ক্রস-সেকশন |
স্ট্র্যান্ড নং./ডিয়া। কন্ডাক্টরের |
নিরোধক বেধ |
ভিতরের খাপের পুরুত্ব |
ইস্পাত ওয়্যার নম্বর/ডিয়া। |
খাপের পুরুত্ব |
প্রায় OD |
প্রায় ওজন |
সর্বোচ্চ কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (20 ℃) |
ভোল্টেজ এসি পরীক্ষা করা |
বর্তমান রেটিং |
| মিমি2 |
পিসি/মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
নিম্ন সীমা (মিমি) |
উচ্চ সীমা (মিমি) |
কেজি/কিমি |
Ω/কিমি |
kV/5 মিনিট |
বাতাসে (A) |
মাটিতে (A) |
| 3 × 16 |
৭/১.৭৮ |
0.7 |
1.0 |
34/1.6 |
1.8 |
18.1 |
19.8 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 50 |
10/2.52 |
1.0 |
1.0 |
42/1.6 |
1.8 |
22.7 |
24.4 |
1670 |
0.387 |
3.5 |
160 |
185 |
| 3 × 70 |
14/2.52 |
1.1 |
1.0 |
49/1.6 |
2.0 |
26.1 |
27.8 |
2280 |
0.268 |
3.5 |
200 |
225 |
| 3 × 120 |
24/2.52 |
1.2 |
1.2 |
49/2.0 |
2.2 |
32.3 |
34.0 |
3790 |
0.153 |
3.5 |
285 |
310 |
| 3 × 185 |
37/2.52 |
1.6 |
1.4 |
৫০/২.৫ |
2.5 |
40.9 |
42.6 |
5654 |
০.০৯৯১ |
3.5 |
375 |
390 |
| 3 × 240 |
48/2.52 |
1.7 |
1.4 |
55/2.5 |
2.7 |
৪৫.৭ |
47.4 |
7243 |
0.0754 |
3.5 |
440 |
450 |
| 3 × 300 |
৬১/২.৫২ |
1.8 |
1.6 |
61/2.5 |
2.9 |
50.8 |
52.5 |
9465 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 10 |
৭/১.৩৮ |
0.7 |
1.0 |
32/1.6 |
1.8 |
22.4 |
24.3 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
৭/১.৭৮ |
0.7 |
1.0 |
37/1.6 |
1.8 |
24.9 |
26.8 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
৭/২.১৪ |
0.9 |
1.0 |
43/1.6 |
1.9 |
২৮.৩ |
30.2 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 70 |
14/2.52 |
1.1 |
1.2 |
41/2.0 |
2.0 |
33.4 |
৩৫.৩ |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 150 |
30/2.52 |
1.4 |
1.4 |
47/2.5 |
2.5 |
46.5 |
48.4 |
6238 |
0.124 |
3.5 |
325 |
345 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| নম কন্ডাক্টরের ক্রস-সেকশন |
নিরোধক বেধ |
ভিতরের খাপের পুরুত্ব |
স্টিল ওয়্যার দিয়া। |
বাইরের খাপের পুরুত্ব |
প্রায় OD |
প্রায় ওজন |
সর্বোচ্চ কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (20 ℃) |
ভোল্টেজ এসি পরীক্ষা করা |
বর্তমান রেটিং |
| মিমি2 |
মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
কেজি/কিমি |
Ω/কিমি |
kV/5 মিনিট |
বাতাসে (A) |
মাটিতে (A) |
| 1x300 |
4.5 |
1.3 |
2.5 |
2.4 |
50.50 |
6056 |
≤0.0601 |
30.5 |
640 |
595 |
প্যাকিং এবং শিপিং
আমরা ক্রয় আদেশ অনুযায়ী সবচেয়ে কঠোর ডেলিভারি সময়সূচী পূরণ করতে সক্ষম. সময়সীমা পূরণ করা সর্বদা শীর্ষ অগ্রাধিকার কারণ কেবল সরবরাহে যে কোনও বিলম্ব প্রকল্পের সামগ্রিক বিলম্ব এবং ব্যয় বাড়াতে অবদান রাখতে পারে।
কেবল কাঠের রিল, ঢেউতোলা বাক্স এবং কয়েলে সরবরাহ করা হয়। তারের প্রান্তগুলিকে BOPP স্ব আঠালো টেপ এবং নন-হাইগ্রোস্কোপিক সিলিং ক্যাপ দিয়ে তারের প্রান্তগুলিকে আর্দ্রতা থেকে রক্ষা করা হয়। গ্রাহকের প্রয়োজন অনুযায়ী ড্রামের বাইরের অংশে আবহাওয়া-প্রমাণ উপাদান দিয়ে প্রয়োজনীয় মার্কিং প্রিন্ট করা হবে।
