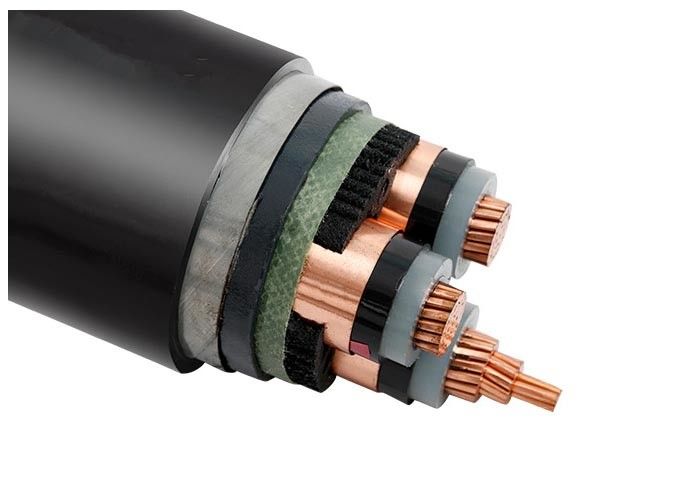

মাঝারি ভোল্টেজ থ্রি ফেজ CU/XLPE/STA/PVC ইলেকট্রিক্যাল পাওয়ার ক্যাবল স্টিল টেপ আর্মার্ড
এই পণ্যটি 3.6/6kV-26/36kV সিস্টেমের AC রেটেড ভোল্টেজ (U0/U) সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের ক্ষেত্রে প্রযোজ্য। এটি বাতাসে (কেবল ব্রিজ ফ্রেম, ইনডোর ওয়াল সাপোর্ট, এবং ট্রে) এবং মাটি (সরাসরি সমাহিত, তারের পরিখা, কাঠামোর পার্থক্য অনুসারে সুরক্ষা ect অনুযায়ী পাইপ) দ্বারা রুট করা হয়।
মান
আন্তর্জাতিক: IEC 60502-2, IEC 60228
চীন: GB/T 12706.2-2008
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS,DIN এবং ICEA
অ্যাপ্লিকেশন
35kV এবং নীচে রেট দেওয়া ভোল্টেজ সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের জন্য ব্যবহৃত হয়।
PVC ইনসুলেটেড পাওয়ার ক্যাবলের সাথে তুলনা করে, xlpe পাওয়ার ক্যাবল শুধুমাত্র চমৎকার বিদ্যুৎ, মেকানিজম, তাপ এবং বার্ধক্য-প্রতিরোধী, পরিবেশের চাপ-প্রতিরোধী এবং রাসায়নিক জারা-প্রতিরোধী বৈশিষ্ট্যই গর্বিত করে না, বরং সাধারণ গঠন, হালকা ওজন, ড্রপ ড্রপ দ্বারা কোন সীমাবদ্ধতা নেই এবং দীর্ঘমেয়াদী কাজের জন্য উচ্চ তাপমাত্রা ভাতা।
নির্মাণ
| কন্ডাক্টর |
কমপ্যাক্ট স্ট্র্যান্ডেড কপার কন্ডাক্টর, IEC 60228 অনুযায়ী ক্লাস 2 |
| বৃত্তাকার কঠিন কপার কন্ডাক্টর, IEC 60228 অনুযায়ী ক্লাস 1 |
| নমনীয় স্ট্র্যান্ডেড কপার কন্ডাক্টর, IEC 60228 অনুযায়ী ক্লাস 5 |
| কন্ডাক্টর স্ক্রিন |
অর্ধ-পরিবাহী |
| অন্তরণ |
XLPE (ক্রস-লিঙ্কড পলিথিন) |
| নিরোধক পর্দা |
অর্ধ-পরিবাহী |
| ধাতব ঢাল |
কপার টেপ স্ক্রীন বা তামার তার এবং তামার টেপ শিল্ড |
| ফিলার |
ফিলার ফালা |
| মোড়ানো টেপ |
অ বোনা মোড়ানো টেপ বা lsoh মোড়ানো টেপ |
| ভিতরের আবরণ |
এক্সট্রুডেড পিভিসি, বা এলএসওএইচ |
| বর্ম |
ইস্পাত টেপ আর্মার |
| সামগ্রিক খাপ |
পিভিসি, এফআর-পিভিসি, পিই বা এলএসওএইচ |
স্পেসিফিকেশন
| MV(6 থেকে 35kv) পাওয়ার তার |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.35), 21/35(40.35)), |
কোর সংখ্যা |
কন্ডাক্টর ক্রস-সেকশন এলাকা(mm2) |
| xlpe নিরোধক |
1 কোর 3 কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| কিউ কোর |
আল কোর |
| YJV, N2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
YJLV, NA2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
YJLV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
| পিভিসি নিরোধক |
| কিউ কোর |
আল কোর |
| VV(VY); PVC(PE) চাদরযুক্ত পাওয়ার তার |
VLV(VLY); PVC(PE) চাদরযুক্ত পাওয়ার তার |
| VV22(VV23); ইস্পাত টেপ আর্মার্ড, PVC(PE) চাদরযুক্ত পাওয়ার তার |
VLV22(VLV23); ইস্পাত টেপ আর্মার্ড, PVC(PE) চাদরযুক্ত পাওয়ার তার |
| VV32(VV33), VV42(VV43); স্টিলের তারের সাঁজোয়া, PVC(PE) চাদরযুক্ত পাওয়ার তার |
VLV32(VLV33), VLV42(VLV43); স্টিলের তারের সাঁজোয়া, PVC(PE) চাদরযুক্ত পাওয়ার তার |
প্রযুক্তিগত তথ্য
| পরীক্ষা ভোল্টেজ |
6/10 কেভি |
[কেভি] |
21/5 মিনিট |
| |
12/20 কেভি |
[কেভি] |
42 / 5 মিনিট |
| |
18/30 কেভি |
[কেভি] |
63 / 5 মিনিট |
| তাপমাত্রা পরিসীমা |
গতিতে |
|
-20°C থেকে +90°C |
| |
স্থির |
|
-20°C থেকে +90°C |
| অপারেটিং তাপমাত্রা |
শর্ট সার্কিট |
°সে |
250 |
| শর্ট সার্কিট সময় |
সর্বোচ্চ |
[সেকেন্ড] |
5 |
| নমন ব্যাসার্ধ |
মিনিট |
x ব্যাস |
15 |
| জ্বলনযোগ্যতা |
মান |
|
EN 50265-2-1 |
| নম কন্ডাক্টরের ক্রস-সেকশন |
স্ট্র্যান্ড নং./ডিয়া। কন্ডাক্টরের |
নিরোধক বেধ |
ভিতরের খাপের পুরুত্ব |
ইস্পাত টেপ বেধ |
খাপের পুরুত্ব |
প্রায় OD |
প্রায় ওজন |
সর্বোচ্চ কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (20 ℃) |
ভোল্টেজ এসি পরীক্ষা করা |
বর্তমান রেটিং |
| mm2 |
পিসি/মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
(মিমি) |
কেজি/কিমি |
Ω/কিমি |
kV/5 মিনিট |
বাতাসে (A) |
মাটিতে (A) |
| 3 × 35 |
৭/২.৫২ |
5.5 |
1.8 |
2 × 0.5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
2 × 0.5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2 × 0.5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 × 0.5 |
3.2 |
68.0 |
7457 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5.5 |
2.0 |
2 × 0.5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
2 × 0.5 |
3.4 |
75.0 |
10555 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 × 0.5 |
3.5 |
78.0 |
11925 |
০.০৯৯১ |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 × 0.8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3 × 300 |
৬১/২.৫২ |
5.5 |
2.2 |
2 × 0.8 |
3.9 |
৮৮.০ |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 × 0.8 |
4.1 |
95.0 |
19032 |
0.047 |
42 |
565 |
520 |
সার্টিফিকেট
ISO,সিই, কেমা,আইইসি,RoHS, CCC,P3Cএবং অনুরোধে আরও অন্যান্য
আদেশ পরামর্শ
রেটেড ভোল্টেজ
আবেদনের মান: IEC/BS/UL/GB
কোরের সংখ্যা
কন্ডাক্টর সাইজ $ কনস্ট্রাকশন
নিরোধক প্রকার
সাঁজোয়া বা নিরস্ত্র। যদি বর্ম, বর্ম প্রকার এবং উপাদান
খাপের প্রয়োজনীয়তা
তারের দৈর্ঘ্য এবং প্যাকিং প্রয়োজনীয়তা
অন্যান্য প্রয়োজনীয়তা
