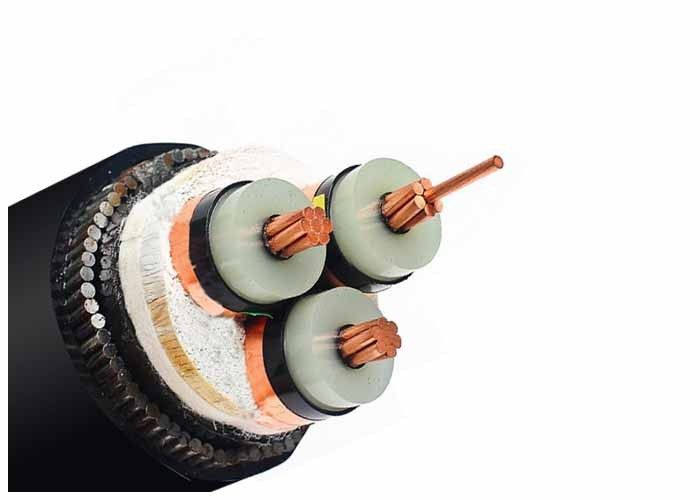

6 / 10KV 3 কোর স্ট্র্যান্ডেড কপার স্টিল ওয়্যার সাঁজোয়া বৈদ্যুতিক তার / পাওয়ার তার
নির্মাণ
AL/XLPE/STA/PVC সাঁজোয়া বৈদ্যুতিক তার
- গোলাকার বেয়ার অ্যালুমিনিয়াম কোর IEC 60228 অনুযায়ী আটকে আছে
- ভিতরের আধা-পরিবাহী স্তর
- কোর নিরোধক XLPE
- HD 308 S2 অনুযায়ী কালার কোড
- বাইরের আধা-পরিবাহী স্তর
- আধা-পরিবাহী টেপ
- কপার টেপের পর্দা
- ফিলার
- পিভিসি ভিতরের খাপ
- গ্যালভানাইজড স্টিল টেপ আর্মার (STA)
- পিভিসি বাইরের খাপ (লাল বা কালো)
কোড নাম:
YJ: XLPE নিরোধক
এল: অ্যালুমিনিয়াম কন্ডাক্টর
V: পিভিসি খাপ
32: ইস্পাত তারের আর্মারিং-3 কোর
22: স্টিল টেপ আর্মারিং-3 কোর
72: অ্যালুমিনিয়াম তারের আর্মারিং-1 কোর
62: স্টেইনলেস স্টীল টেপ আর্মারিং-1 কোর
ZR: শিখা প্রতিরোধী
আবেদন
35kV এবং নীচে রেট দেওয়া ভোল্টেজ সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের জন্য ব্যবহৃত হয়।
উচ্চ এবং মাঝারি ভোল্টেজ পাওয়ার তারের স্থির প্রয়োগের জন্য স্থল, ভিতরে এবং বাইরে সুবিধা, আউটডোর, তারের খালে, জলে, এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য স্ট্রেনের সংস্পর্শে আসে না।
| MV(11kv 15kv 33kv) পাওয়ার তার |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.35), 21/35(40.35)), |
কোর সংখ্যা |
কন্ডাক্টর ক্রস-সেকশন এলাকা(mm2) |
| xlpe নিরোধক |
1 কোর 3 কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| কিউ কোর |
| YJV, N2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
| আল কোর |
| YJLV, NA2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJLV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
স্ট্যান্ডার্ড
আন্তর্জাতিক: IEC 60502, IEC 60228
চীন: GB/T 12706
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS, DIN এবং ICEA
প্রযুক্তিগত তথ্য:
সর্বাধিক পরিবাহী তাপমাত্রা: স্বাভাবিকের অধীনে (90ওগ), জরুরী (130ওC) বা শর্ট সার্কিট 5 s (250℃) এর বেশি নয়।
মিন. পরিবেষ্টিত তাপমাত্রা। 0ওC, ইনস্টলেশনের পরে এবং শুধুমাত্র যখন কেবল একটি নির্দিষ্ট অবস্থানে থাকে
মিন. নমন ব্যাসার্ধ: একক কোরের জন্য 15 x তারের ওডি
মাল্টি কোরের জন্য 12 x কেবল ওডি
| পরীক্ষা ভোল্টেজ |
6/10 কেভি |
[কেভি] |
21/5 মিনিট |
| |
12/20 কেভি |
[কেভি] |
42 / 5 মিনিট |
| |
18/30 কেভি |
[কেভি] |
63 / 5 মিনিট |
| তাপমাত্রা পরিসীমা |
গতিতে |
|
-5°C থেকে +70°C |
| |
স্থির |
|
-20°C থেকে +70°C |
| অপারেটিং তাপমাত্রা |
শর্ট সার্কিট |
°সে |
250 |
| শর্ট সার্কিট সময় |
সর্বোচ্চ |
[সেকেন্ড] |
5 |
| নমন ব্যাসার্ধ |
মিনিট |
x ব্যাস |
15 |
| জ্বলনযোগ্যতা |
মান |
|
EN 60332-1-2 |
| নম কন্ডাক্টরের ক্রস-সেকশন |
স্ট্র্যান্ড নং./ডিয়া। কন্ডাক্টরের |
নিরোধক বেধ |
ভিতরের খাপের পুরুত্ব |
দিয়া। আর্মার ওয়্যারের |
খাপের পুরুত্ব |
প্রায় OD |
প্রায় ওজন |
সর্বোচ্চ কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (20 ℃) |
ভোল্টেজ এসি পরীক্ষা করা |
বর্তমান রেটিং |
| 3 × 25 |
৭/২.১৪ |
3.4 |
1.3 |
2.5 |
2.5 |
49.0 |
4579 |
0.727 |
21 |
120 |
125 |
| 3 × 35 |
৭/২.৫২ |
3.4 |
1.3 |
2.5 |
2.6 |
52.0 |
5097 |
0.524 |
21 |
140 |
155 |
| 3 × 50 |
10/2.52 |
3.4 |
1.4 |
2.5 |
2.7 |
54.0 |
5802 |
0.387 |
21 |
165 |
180 |
| 3 × 70 |
14/2.52 |
3.4 |
1.5 |
2.5 |
2.8 |
58.0 |
6788 |
0.268 |
21 |
210 |
220 |
| 3 × 95 |
19/2.52 |
3.4 |
1.5 |
2.5 |
2.9 |
62.0 |
7812 |
0.193 |
21 |
255 |
265 |
| 3 × 120 |
24/2.52 |
3.4 |
1.6 |
2.5 |
3.1 |
65.0 |
8929 |
0.153 |
21 |
290 |
300 |
| 3 × 150 |
30/2.52 |
3.4 |
1.7 |
2.5 |
3.2 |
68.0 |
10125 |
0.124 |
21 |
330 |
340 |
| 3 × 185 |
37/2.52 |
3.4 |
1.7 |
3.15 |
3.3 |
72.0 |
12403 |
০.০৯৯১ |
21 |
375 |
380 |
| 3 × 240 |
48/2.52 |
3.4 |
1.8 |
3.15 |
3.5 |
78.0 |
14646 |
0.0754 |
21 |
435 |
435 |
| 3 × 300 |
৬১/২.৫২ |
3.4 |
1.9 |
3.15 |
3.7 |
83.0 |
17014 |
0.0601 |
21 |
495 |
485 |
|
