প্রযুক্তিগত তথ্য
| টেস্ট ভোল্টেজ | 6/10 কেভি | [কেভি] | 21/5 মিনিট। |
| 12/20 কেভি | [কেভি] | 42/5 মিনিট। | |
| 18/30 কেভি | [কেভি] | 63/5 মিনিট। | |
| তাপমাত্রা সীমা | সচল | -20 ডিগ্রি সেলসিয়াস অবধি + 90 ° সে | |
| সংশোধন করা হয়েছে | -20 ডিগ্রি সেলসিয়াস অবধি + 90 ° সে | ||
| অপারেটিং তাপমাত্রা | শর্ট সার্কিট | ° সেঃ | 250 |
| শর্ট সার্কিট সময় | সর্বোচ্চ। | [সেকেন্ড] | 5 |
| নমন ব্যাসার্ধ | মিনিট। | এক্স ব্যাস | 15 |
| flammability | মান | EN 50265-2-1 |
স্ট্যান্ডার্ড
আন্তর্জাতিক: আইইসি 60502-2, আইইসি 60228
চীন: জিবি / টি 12706.2-2008
অনুরোধের পরে অন্যান্য স্ট্যান্ডার্ড যেমন বিএস, ডিআইএন এবং আইসিইএ
অ্যাপ্লিকেশন
35kV এবং নীচে ভোল্টেজ সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত।
পিভিসি ইনসুলেটেড পাওয়ার কেবলের সাথে তুলনা করে, xlpe পাওয়ার কেবল কেবলমাত্র বিদ্যুত, প্রক্রিয়া, তাপ এবং বার্ধক্য-প্রতিরোধী, পরিবেশের চাপ-প্রতিরোধী এবং রাসায়নিক জারা-প্রতিরোধী বৈশিষ্ট্যগুলিই গর্বিত করে না, তবে সাধারণ কাঠামো, হালকা ওজন, ড্রপ ফেলে কোনও বাধা দেয় না, এবং দীর্ঘমেয়াদী কাজের জন্য উচ্চ তাপমাত্রা ভাতা।

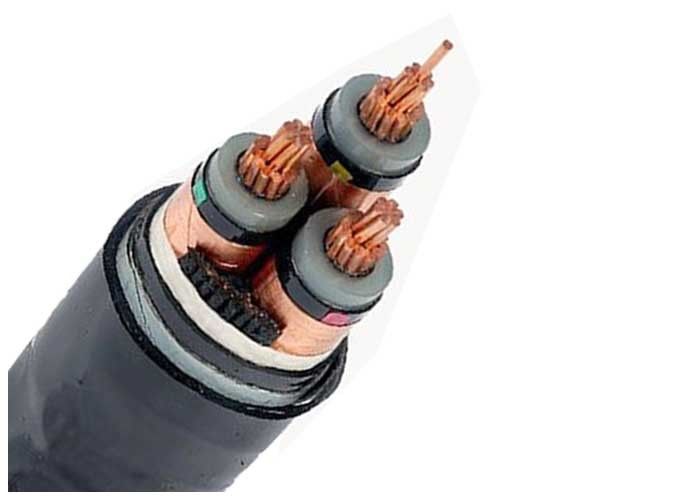

নির্মাণ
| কন্ডাকটর | কমপ্যাক্ট স্ট্র্যান্ডড কপার কন্ডাক্টর, আইইসি 60228 অনুযায়ী ক্লাস 2 |
| বিজ্ঞপ্তি কঠিন কপার কন্ডাক্টর, আইইসি 60228 অনুযায়ী ক্লাস 1 | |
| নমনীয় স্ট্র্যান্ডড কপার কন্ডাক্টর, আইইসি 60228 অনুযায়ী ক্লাস 5 | |
| কন্ডাক্টর স্ক্রিন | সেমি-কন্ডাক্টর |
| অন্তরণ | এক্সএলপিই (ক্রস লিঙ্কযুক্ত পলিথিন) |
| অন্তরণ পর্দা | সেমি-কন্ডাক্টর |
| ধাতব Shাল | কপার টেপ স্ক্রিন বা কপার তার এবং কপার টেপ ঝাল |
| ফিলার | ফিলার্স ফালা |
| মোড়ানো টেপ | নন বোনা মোড়ক টেপ বা lsoh মোড়ানোর টেপ |
| ইনার কভারিং | এক্সট্রুড পিভিসি, বা এলএসওএইচ |
| বর্ম | ইস্পাত টেপ আর্মার |
| সামগ্রিকভাবে শীট | পিভিসি, এফআর-পিভিসি, পিই বা এলএসওএইচ |
বিশেষ উল্লেখ
| এমভি (6 থেকে 35 কেভি) পাওয়ার কেবল | |||
| মডেল এবং বর্ণনা ইউও / ইউ (উম) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) কেভি | নং কোর | কন্ডাক্টর ক্রস-বিভাগ অঞ্চল (মিমি 2) | |
| xlpe নিরোধক | 1 কোর 3 কোর | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি | |
| কিউ কোর | আল কোর | ||
| YJV, N2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | YJLV, NA2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
| YJV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | YJLV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি sheathed শক্তি তারের | ||
| YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
| পিভিসি অন্তরণ | |||
| কিউ কোর | আল কোর | ||
| ভিভি (ভিওয়াই); পিভিসি (পিই) শিথড পাওয়ার ক্যাবল | ভিএলভি (ভিএলওয়াই); পিভিসি (পিই) শিথড পাওয়ার ক্যাবল | ||
| ভিভি 22 (ভিভি 23); ইস্পাত টেপ সাঁজোয়া, পিভিসি (পিই) শিথড পাওয়ার ক্যাবল | ভিএলভি 22 (ভিএলভি 23); ইস্পাত টেপ সাঁজোয়া, পিভিসি (পিই) শিথড পাওয়ার ক্যাবল | ||
| ভিভি 32 (ভিভি 33), ভিভি 42 (ভিভি 43); ইস্পাত তারের সাঁজোয়া, পিভিসি (পিই) শিথড পাওয়ার ক্যাবল | ভিএলভি 32 (ভিএলভি 33), ভিএলভি 42 (ভিএলভি 43); ইস্পাত তারের সাঁজোয়া, পিভিসি (পিই) শিথড পাওয়ার ক্যাবল | ||
| Nom। কন্ডাক্টরের ক্রস-সেকশন | স্ট্র্যান্ড নং / ডায়া। কন্ডাক্টর | নিরোধক বেধ | অভ্যন্তরীণ শীট বেধ | ইস্পাত টেপ বেধ | শীট বেধ | প্রায়. আদ্যাশক্তি | প্রায়. ওজন | সর্বোচ্চ। কন্ডাক্টরের ডিসি প্রতিরোধের (20 ℃) | ভোল্টেজ এসি পরীক্ষা করা হচ্ছে | বর্তমান রেটিং | |
| mm2 | PC / মিমি | মিমি | মিমি | মিমি | মিমি | (মিমি) | কেজি / কিমি | Ω / কিমি | কেভি / 5min | বাতাসে (এ) | মাটিতে (এ) |
| 3 × 35 | 7 / 2.52 | 5.5 | 1.8 | 2 × 0.5 | 2.9 | 58.0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 10 / 2.52 | 5.5 | 1.8 | 2 × 0.5 | 3.0 | 61,0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.1 | 65,0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.2 | 68,0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.3 | 71,0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30 / 2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.4 | 75,0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37 / 2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.5 | 78,0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48 / 2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.7 | 83,0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61 / 2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.9 | 88,0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61 / 2.97 | 5.5 | 2.3 | 2 × 0.8 | 4.1 | 95,0 | 19032 | 0,047 | 42 | 565 | 520 |
সার্টিফিকেট
অনুরোধে আইএসও, সিই, কেইএমএ , আইইসি, রোএইচএস, সিসিসি, পি 3 সি এবং আরও অনেকে
আদেশ আদেশ
রেটেড ভোল্টেজ
আবেদনের মান: আইইসি / বিএস / ইউএল / জিবি
কোর সংখ্যা
কন্ডাক্টর আকার $ নির্মাণ
নিরোধক প্রকার
সশস্ত্র বা নিরস্ত্র ar যদি বর্ম হয় তবে বর্মের ধরণ এবং উপাদান
শীট এর প্রয়োজনীয়তা
তারের দৈর্ঘ্য এবং প্যাকিং প্রয়োজনীয়তা
অন্যান্য প্রয়োজনীয়তা
