| MOQ: | 500M |
| মূল্য: | USD 5.63-161.8/M |
| standard packaging: | কাঠের ড্রাম |
| Delivery period: | ৭ দিন |
| payment method: | L/C, T T |
| Supply Capacity: | 58726KM / week |
উচ্চ টেনশন আর্মার্ড পাওয়ার কেবল পাওয়ার কেবল

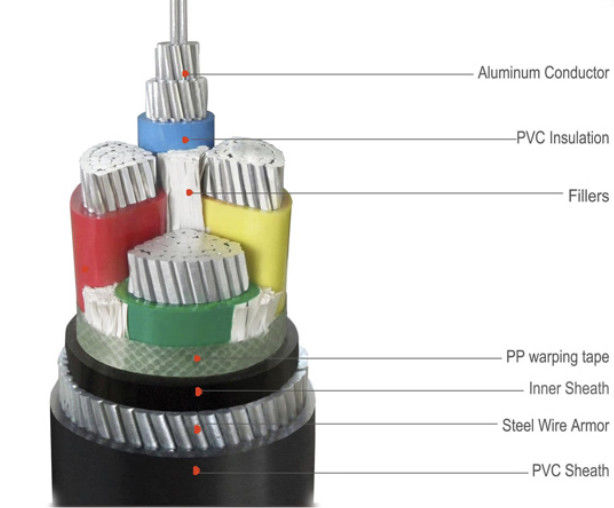

নির্মাণ
| কন্ডাকটর: | কিউ রাউন্ড অ্যালুমিনিয়াম, মাল্টি ওয়্যার স্ট্র্যান্ডড কমপ্যাক্টেড (আরএম), ক্লাস 2 এসিপি। এইচআরএন এইচডি 383 / আইইসি 60228 / ডিআইএন ভিডিই 0295 |
| অভ্যন্তরীণ পর্দা: | কন্ডাক্টর উপর আধা পরিবাহী ত্বক extruded |
| নিরোধক: | এক্সএলপিই (ক্রস লিঙ্কযুক্ত পলিথিন, সাম্প্রতিক চিহ্ন: পিই-এক্স) যৌগিক ডিআইএক্স 8 এসিপি। এইচআরএন এইচডি 620 এস 1 আইলি 2 এক্সআই 1 এপি। ডিআইএন ভিডিএ 0207 ডিও 22 তে |
| বাহ্যিক পর্দা: | নিরোধক উপর আংশিক পরিবাহী ত্বক extruded, দীর্ঘস্থায়ী নিরোধক (+ আধা পরিবাহী উপাদানের টেপ) |
| কন্ডাক্টর স্ক্রিন : | কাউন্টার-হেলিক্সে আবৃত তামার টেপ |
| গর্ত ইত্যাদি বোজানো: | ফিলারস স্ট্রিপ, সুতা বা কাগজ |
| মোড়ানো : | নন বোনা মোড়ক টেপ বা শিখা retardant বা জল প্রমাণ |
| অভ্যন্তরীণ আচ্ছাদন : | এক্সট্রুড পিভিসি |
| বর্ম: | অ্যালুমিনিয়াম তার |
| সামগ্রিকভাবে শীট | পলিভিনাইলক্লোরাইড (পিভিসি) বা এফআর-পিভিসি, পিই, এলএসওএইচ |
| চাদর রঙ | কালো, লাল বা কাস্টমাইজড |
অ্যাপ্লিকেশন:
ক। ট্রান্সফর্মার স্টেশনগুলিতে, সুইচিং ব্লকগুলিতে, বৈদ্যুতিক বিদ্যুৎকেন্দ্র এবং শিল্পকেন্দ্রগুলিতে ব্যবহৃত হয়। স্থলভাগের অভ্যন্তরে এবং বাইরে সুবিধাগুলি, বহিরঙ্গন, কেবল নালাগুলিতে, জলে স্থিতিশীল প্রয়োগের জন্য মাঝারি ভোল্টেজ পাওয়ার কেবলটি এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসারিত স্ট্রেনের মুখোমুখি হয় না।
খ। বাহ্যিক প্রভাবের প্রভাবগুলি এড়ানোর জন্য, কন্ডাক্টর কপার কন্ডাক্টর সহ কন্ডাক্টর এবং ইনসুলেশন এর মধ্যবর্তী বাহ্য অর্ধ-পরিবাহী স্তরটি বৈদ্যুতিক ক্ষেত্রের সীমাবদ্ধতা এবং আংশিক স্রাবের প্রতিরোধকে সুরক্ষিত করে।
গ। ডাইলেট্রিক ক্ষতির খুব কম কারণের কারণে, যা তার পুরো অপারেটিং জীবদ্দশায় স্থির থাকে এবং এক্সএলপিই-উপাদানের চমৎকার নিরোধক সম্পত্তির কারণে দৃ semi়ভাবে দীর্ঘস্থায়ীভাবে অর্ধ-পরিবাহী উপাদানের অভ্যন্তরীণ এবং বাহ্যিক পর্দা দিয়ে বিভক্ত (এক প্রক্রিয়ায় এক্সট্রুড), তারের একটি উচ্চ অপারেটিং নির্ভরযোগ্যতা রয়েছে।
স্ট্যান্ডার্ড
আন্তর্জাতিক: আইইসি 60502-2, আইইসি 60228
চীন : জিবি / টি 12706.2-2008
অনুরোধের পরে অন্যান্য স্ট্যান্ডার্ড যেমন বিএস, ডিআইএন এবং আইসিইএ
| এমভি (11 কেভি 15 কেভি 33 কেভি) পাওয়ার ক্যাবল | ||
| মডেল এবং বর্ণনা ইউও / ইউ (উম) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) কেভি | নং কোর | কন্ডাক্টর ক্রস-বিভাগ অঞ্চল (মিমি 2) |
| xlpe নিরোধক | 1 কোর 3 কোর | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| কিউ কোর | ||
| YJV, N2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
| YJV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
| YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
| আল কোর | ||
| YJLV, NA2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
| YJLV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি sheathed শক্তি তারের | ||
| YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
প্যাকিং এবং শিপিং
রফতানির জন্য সমস্ত তারের কাঠের ড্রাম বা কাঠ এবং ইস্পাত ড্রাম দ্বারা ভাল প্যাক এবং সুরক্ষিত। প্যাকিং উপাদান তারের ওজন এবং আকারের উপর নির্ভরশীল। সমুদ্র বন্দরে ভাল প্যাকযুক্ত তারের ড্রামগুলি প্রেরণের পরে সেগুলি 20 এফটি ধারক বা 40 এফটি ধারক হিসাবে লোড করা হয়। সমস্ত তারের ড্রামটি সুরক্ষার বেল্ট দ্বারা দৃly়ভাবে স্থির করা হয়েছে তা নিশ্চিত করার জন্য, সমুদ্রের চালানোর সময় কোনও চলাচল নেই। মোট বোঝা পণ্যগুলির ওজন অনুসারে বা ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী ধারকটির আকার চয়ন করা হয়।
|
|
