কাঠামো:

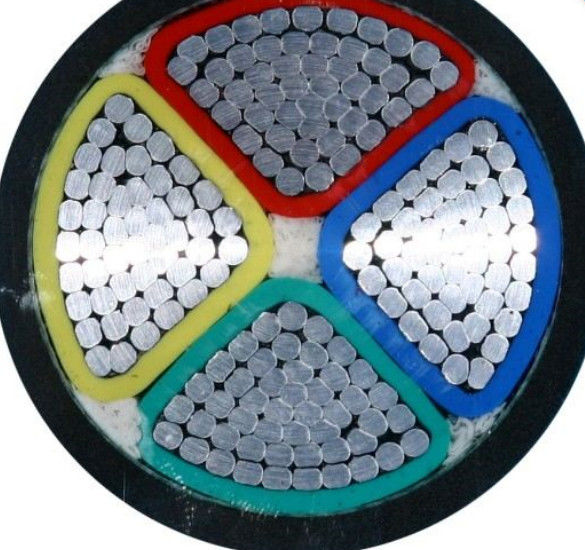

আটকা পড়ে থাকা অ্যালুমিনিয়াম কন্ডাক্টর, আধা-সঞ্চালন উপাদানের অভ্যন্তর স্তর, ক্রস-লিংকড পলিথিনের কোর ইনসুলেশন, আধা-সঞ্চালিত উপাদানের আউটরের স্তর, তামা টেপের স্ক্রিন, ফিলারস স্ট্রিপ, সুতা বা কাগজ, নন বোনা ডাব্লু র্যাপিং টেপ, এক্সট্রুড পিভিসি অভ্যন্তরীণ আচ্ছাদন, গ্যালভেনাইজড স্টিল টেপ আর্মার, সামগ্রিকভাবে শেথ পলিভিনাইলক্লোরাইড (পিভিসি) বা এফআর-পিভিসি, পিই, এলএসওএইচ
অ্যাপ্লিকেশন:
ট্রান্সফর্মার স্টেশনগুলিতে, সুইচিং ব্লকগুলিতে, বৈদ্যুতিক বিদ্যুৎকেন্দ্র এবং শিল্পকেন্দ্রগুলিতে ব্যবহৃত হয়।
স্থলভাগের অভ্যন্তরে এবং বাইরে সুবিধাগুলি, বহিরঙ্গন, কেবল নালাগুলিতে, জলে স্থিতিশীল প্রয়োগের জন্য মাঝারি ভোল্টেজ পাওয়ার কেবলটি এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসারিত স্ট্রেনের সংস্পর্শে আসে না।
ডাইলেট্রিক ক্ষতির খুব কম কারণের কারণে, যা তার পুরো অপারেটিং জীবদ্দশায় স্থির থাকে এবং এক্সএলপিই-উপাদানের দুর্দান্ত নিরোধক সংস্থার কারণে, আধা-পরিবাহী উপাদানের অভ্যন্তরীণ এবং বাহ্যিক পর্দার সাথে দৃ long়ভাবে অনুদৈর্ঘ্যভাবে বিভক্ত (এক প্রক্রিয়ায় এক্সট্রুডেড), তারের একটি উচ্চ অপারেটিং নির্ভরযোগ্যতা রয়েছে।
মানক:
আন্তর্জাতিক: আইইসি 60502, আইইসি 60228, (জেডআর-ওয়াইজেভি 32 , আইপিআর-ওয়াইজেভি 72 কেবল আইইসি 60332-3)
চীন: জিবি / টি 12706, (জিবিআর / টি 18380-3 জেডআর-ওয়াইজেভি 32 , কেবল জেডআর-ওয়াইজেভি 72 )
অনুরোধ অনুসারে অন্যান্য মানক যেমন বিএস, ডিআইএন এবং আইসিইএ
এমভি (11 কেভি 15 কেভি 33 কেভি) পাওয়ার ক্যাবল | ||
মডেল এবং বিবরণ ইউও / ইউ (উম) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) কেভি | নং কোর | কন্ডাক্টর ক্রস-বিভাগ অঞ্চল (মিমি 2) |
xlpe নিরোধক | 1 কোর 3 কোর | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
কিউ কোর | ||
YJV, N2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
আল কোর | ||
YJLV, NA2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJLV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল |
প্রযুক্তিগত তথ্য:
সর্বাধিক কন্ডাক্টর তাপমাত্রা: সাধারণ (90 ডিগ্রি সেন্টিগ্রেড) এর অধীনে, জরুরী (130 ডিগ্রি সেন্টিগ্রেড) বা শর্ট সার্কিট 5 এস (250 ℃) শর্তের বেশি নয়।
ন্যূনতম। পরিবেষ্টনকারী টেম্প. 0 ও সি, ইনস্টলেশনের পরে এবং কেবল কেবল যখন স্থির অবস্থায় থাকে
ন্যূনতম। নমন ব্যাসার্ধ: একক কোর জন্য 15 এক্স তারের ওডি
মাল্টি কোর জন্য 12 এক্স তারের ওডি
টেস্ট ভোল্টেজ | 6/10 কেভি | [কেভি] | 21/5 মিনিট। |
12/20 কেভি | [কেভি] | 42/5 মিনিট। | |
18/30 কেভি | [কেভি] | 63/5 মিনিট। | |
তাপমাত্রা সীমা | সচল | -5 ডিগ্রি সেন্টিগ্রেড পর্যন্ত + 70 ° সে | |
সংশোধন করা হয়েছে | -20 ডিগ্রি সেন্টিগ্রেড পর্যন্ত + 70 ° সে | ||
অপারেটিং তাপমাত্রা | শর্ট সার্কিট | ° সেঃ | 250 |
শর্ট সার্কিট সময় | সর্বোচ্চ। | [সেকেন্ড] | 5 |
নমন ব্যাসার্ধ | মিনিট। | এক্স ব্যাস | 15 |
flammability | মান | EN 60332-1-2 |
সনদপত্র
অনুরোধে আইএসও, সিই, কেইএমএ , আইইসি, রোএইচএস, সিসিসি, পি 3 সি এবং আরও অনেকে
