| MOQ: | 500M |
| মূল্য: | USD 3.88-9.89/M |
| standard packaging: | কাঠের ঝোল |
| Delivery period: | ৭ দিন |
| payment method: | L/C, T T |

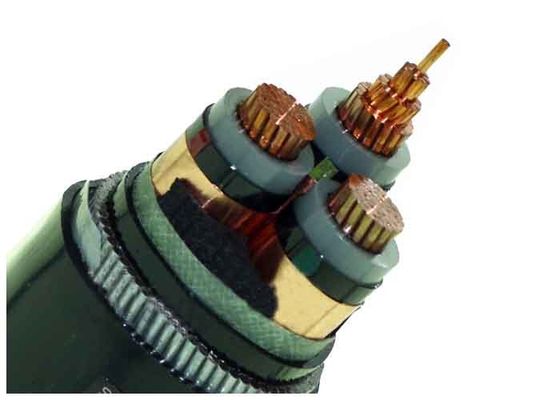

সাঁজোয়া বৈদ্যুতিক ক্যাবল এইচটি 3 ফেজ বিতরণ তামার ক্যাবল ভূগর্ভস্থ পাওয়ার ক্যাবল
নির্মাণ
Cu/XLPE/STA/PVC বর্মযুক্ত বৈদ্যুতিক তারের
- গোলাকার খালি অ্যালুমিনিয়াম কোর IEC 60228 অনুযায়ী স্ট্রংযুক্ত
- ভেতরের অর্ধপরিবাহী স্তর
- কোর আইসোলেশন এক্সএলপিই
- HD 308 S2 অনুযায়ী রঙ কোড
- বাহ্যিক অর্ধপরিবাহী স্তর
- সেমি-কন্ডাক্টিভ টেপ
- তামা টেপ স্ক্রিন
- ফিলার
- পিভিসি অভ্যন্তরীণ গর্ত
- গ্যালভানাইজড স্টীল টেপ রক্ষণাবেক্ষণ (এসটিএ)
প্রয়োগ
৩৫ কেভি এবং তার নিচে ভোল্টেজযুক্ত পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত হয়।
স্থির প্রয়োগের জন্য উচ্চ এবং মাঝারি ভোল্টেজ পাওয়ার ক্যাবল মাটিতে, অভ্যন্তরীণ এবং বহিরাগত সুবিধা, বহিরঙ্গন, ক্যাবল চ্যানেলে, পানিতে,এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য স্ট্রেনের সংস্পর্শে না আসে.
| এমভি ((11kv 15kv 33kv) পাওয়ার ক্যাবল | ||
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | কোর নং | কন্ডাক্টর ট্রান্সসেকশন এরিয়া ((মিমি2) |
| xlpe বিচ্ছিন্নতা | ১টি কোর ৩টি কোর | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| সিউ কোর | ||
| YJV, N2XSY;পিভিসি গর্তযুক্ত পাওয়ার ক্যাবল | ||
| YJV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল | ||
| YJV32, YJV42; স্টীল তারের প্যান্ট করা, পিভিসি আবৃত পাওয়ার ক্যাবল | ||
| আল কোর | ||
| YJLV, NA2XSY; পিভিসি আবৃত পাওয়ার ক্যাবল | ||
| YJLV22;স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল | ||
| YJLV32, YJLV42; স্টিলের তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল | ||
স্ট্যান্ডার্ড
আন্তর্জাতিকঃ আইইসি ৬০৫০২, আইইসি ৬০২২৮
চীন: GB/T 12706
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS, DIN এবং ICEA
প্রযুক্তিগত তথ্যঃ
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিকের নিচে (90ওC), জরুরী অবস্থা (130ওC) অথবা শর্ট সার্কিট ৫ সেকেন্ড (250°C) এর বেশি নয়।
মিনি. পরিবেশে তাপমাত্রা. 0ওC, ইনস্টলেশনের পর এবং কেবলমাত্র ক্যাবলটি স্থির অবস্থানে থাকলে
ন্যূনতম বন্ডিং ব্যাসার্ধঃ একক কোর জন্য 15x ক্যাবল O.D.
মাল্টি-কারের জন্য 12 x ক্যাবল ও.ডি.
| পরীক্ষার ভোল্টেজ | ৬ / ১০ কেভি | [কেভি] | ২১/৫ মিনিট। |
| 12 / 20 কেভি | [কেভি] | ৪২/৫ মিনিট। | |
| ১৮/৩০ কিলোভোল্ট | [কেভি] | ৬৩/৫ মিনিট। | |
| তাপমাত্রা পরিসীমা | চলমান | -৫°সি থেকে +৭০°সি | |
| স্থির | -২০°সি থেকে +৭০°সি | ||
| অপারেটিং তাপমাত্রা | শর্ট সার্কিট | °C | 250 |
| শর্ট সার্কিট সময় | ম্যাক্স. | [সেকেন্ড] | 5 |
| বাঁকানোর ব্যাসার্ধ | মিনিট। | x ব্যাসার্ধ | 15 |
| জ্বলনযোগ্যতা | স্ট্যান্ডার্ড | EN 60332-1-2 |
|
|
