এই পণ্যটি 3.6 / 6 কেভি -26 / 36 কেভি সিস্টেমের এসি রেটেড ভোল্টেজ (U0 / U) সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের ক্ষেত্রে প্রযোজ্য t সুরক্ষা স্তর কাঠামোর পার্থক্য অনুযায়ী যথাক্রমে সরাসরি সমাহিত, তারের পরিখা, পাইপ ইত্যাদি)
35kV এবং নীচে ভোল্টেজ সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত।
স্থলভাগের অভ্যন্তরে এবং বাইরে সুবিধাগুলি, বহিরঙ্গন, তারের খালগুলিতে, জলে স্থিতিশীল প্রয়োগের জন্য উচ্চ এবং মাঝারি ভোল্টেজ পাওয়ার কেবলটি এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসারিত স্ট্রেনের মুখোমুখি হয় না।
নির্মাণ

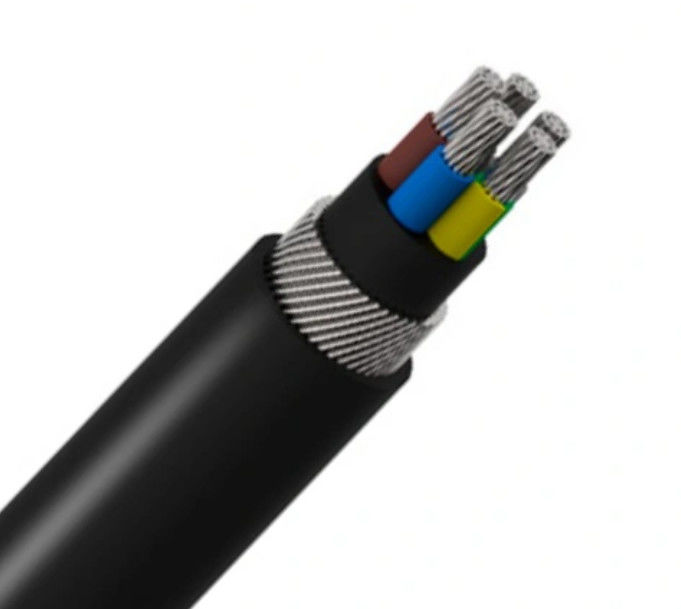

এএল / এক্সএলপিই / এসডাব্লুএ / পিভিসি আর্মার্ড বৈদ্যুতিন কেবল
- আইইসি 60228 অনুযায়ী গোলাকার বেয়ার অ্যালুমিনিয়াম কোর আটকে আছে
- অভ্যন্তরীণ আধা-পরিবাহী স্তর
- কোর অন্তরণ এক্সএলপিই
- এইচডি 308 এস 2 অনুযায়ী রঙের কোড
- বাইরের আধা-পরিবাহী স্তর
- আধা-পরিবাহী টেপ
- কপার টেপ স্ক্রিন
- ফিলার
- পিভিসি অভ্যন্তরীণ শীট
- জালিত ইস্পাত তারের বর্ম (SWA)
- পিভিসি বহিরাগত চাপ (লাল বা কালো)
এমভি (11 কেভি 15 কেভি 33 কেভি) পাওয়ার ক্যাবল | ||
মডেল এবং বর্ণনা ইউও / ইউ (উম) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) কেভি | নং কোর | কন্ডাক্টর ক্রস-বিভাগ অঞ্চল (মিমি 2) |
xlpe নিরোধক | 1 কোর 3 কোর | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
কিউ কোর | ||
YJV, N2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
আল কোর | ||
YJLV, NA2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJLV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি sheathed শক্তি তারের | ||
YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল |
মান
আন্তর্জাতিক: আইইসি 60502, আইইসি 60228
চীন: জিবি / টি 12706
অনুরোধ অনুসারে অন্যান্য মানক যেমন বিএস, ডিআইএন এবং আইসিইএ
প্রযুক্তিগত তথ্য:
সর্বাধিক কন্ডাক্টর তাপমাত্রা: সাধারণ (90 ডিগ্রি সেন্টিগ্রেড) এর অধীনে, জরুরী (130 ডিগ্রি সেন্টিগ্রেড) বা শর্ট সার্কিট 5 এস (250 ℃) শর্তের বেশি নয়।
ন্যূনতম। পরিবেষ্টনকারী টেম্প. 0 ও সি, ইনস্টলেশনের পরে এবং কেবল কেবল যখন স্থির অবস্থায় থাকে
ন্যূনতম। নমন ব্যাসার্ধ: একক কোর জন্য 15 এক্স তারের ওডি
মাল্টি কোর জন্য 12 এক্স তারের ওডি
টেস্ট ভোল্টেজ | 6/10 কেভি | [কেভি] | 21/5 মিনিট। |
12/20 কেভি | [কেভি] | 42/5 মিনিট। | |
18/30 কেভি | [কেভি] | 63/5 মিনিট। | |
তাপমাত্রা সীমা | সচল | -5 ডিগ্রি সেন্টিগ্রেড পর্যন্ত + 70 ° সে | |
সংশোধন করা হয়েছে | -20 ডিগ্রি সেন্টিগ্রেড পর্যন্ত + 70 ° সে | ||
অপারেটিং তাপমাত্রা | শর্ট সার্কিট | ° সেঃ | 250 |
শর্ট সার্কিট সময় | সর্বোচ্চ। | [সেকেন্ড] | 5 |
নমন ব্যাসার্ধ | মিনিট। | এক্স ব্যাস | 15 |
flammability | মান | EN 60332-1-2 |
সনদপত্র
অনুরোধে আইএসও, সিই, কেইএমএ , আইইসি, রোএইচএস, সিসিসি, পি 3 সি এবং আরও অনেকে
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. শিপিং: ভারী ওজনের কারণে সমুদ্র বা বায়ু দ্বারা। নমুনাগুলি ডিএইচএল, ফেডেক্স দ্বারা প্রেরণ করা হবে। ইত্যাদি
2. অর্থ প্রদান: আমরা টি / টি, এল / সি গ্রহণ করি, কেবল আপনার পছন্দগুলি চয়ন করুন
3. বিতরণের সময় : প্রাপ্তি আমানতের উপর সাধারণত 7 ~ 10 কার্যদিবস। পরিমাণ অনুযায়ী।
4. MOQ: সাধারণত আমাদের MOQ 1000 মিটার হয় 1000 20 সেন্টিমিটারের নীচে নমুনাগুলি নিখরচায় সরবরাহ করা যেতে পারে।
